机加工夹持用台虎钳装配结构设计

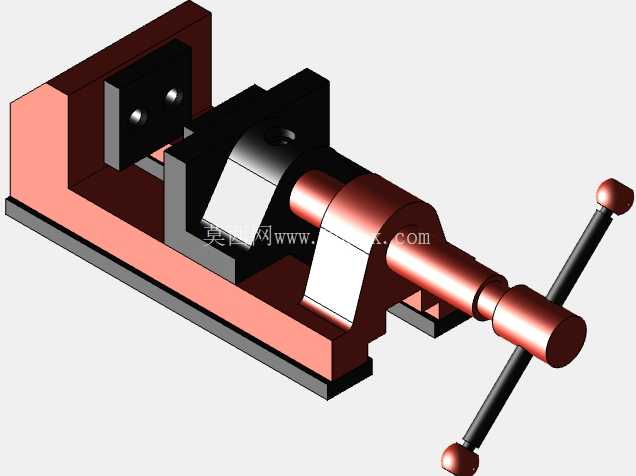

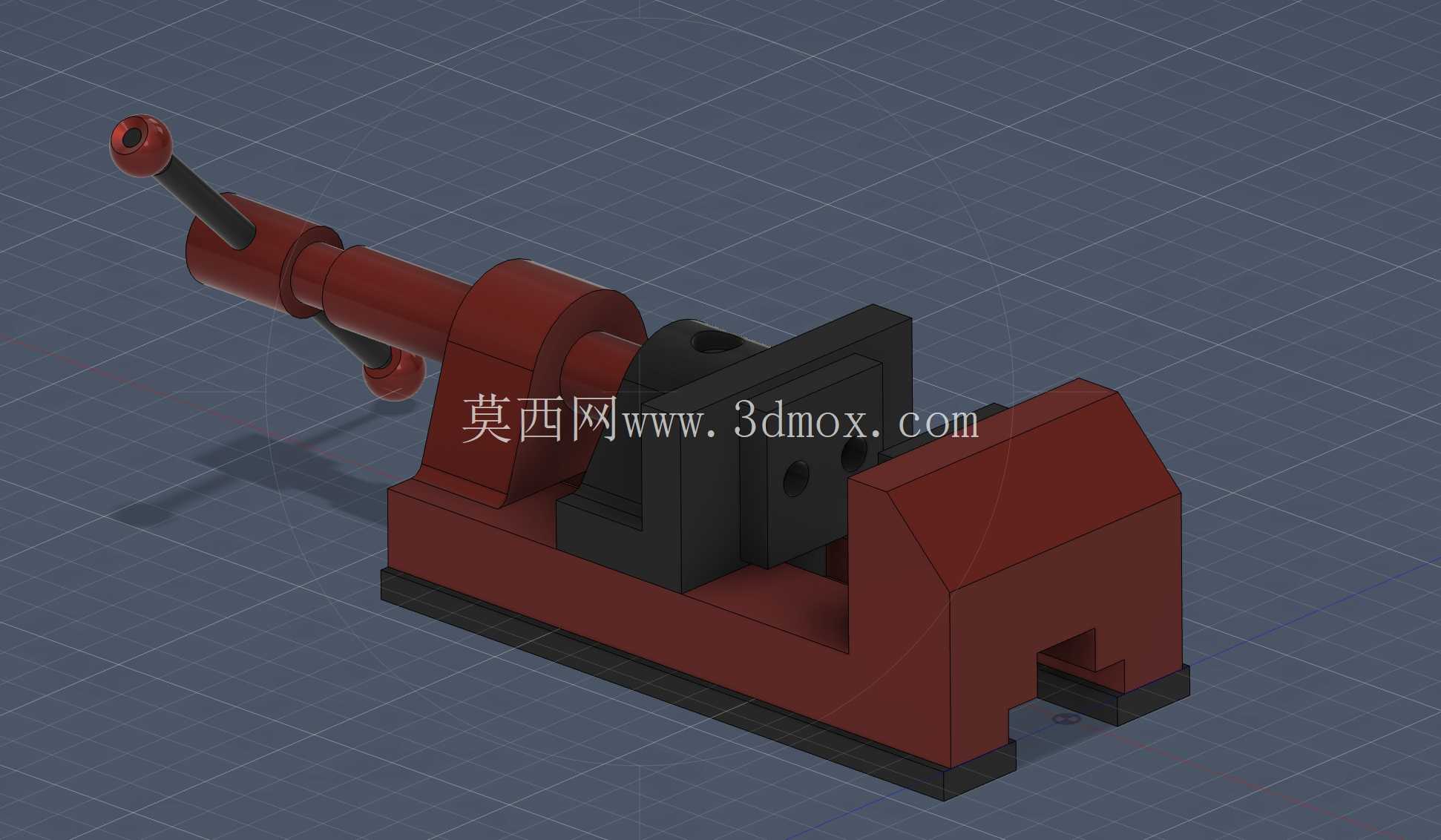

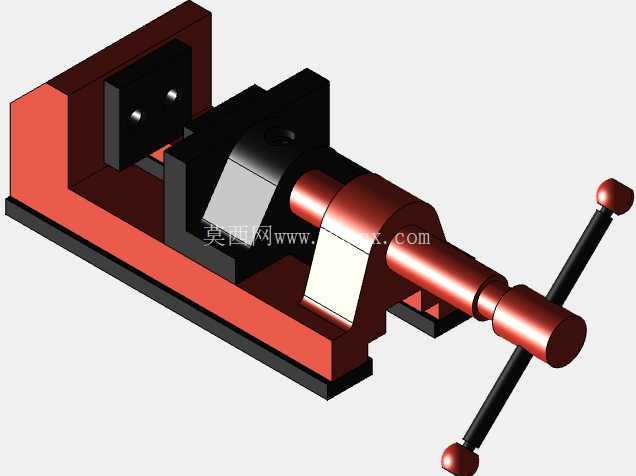

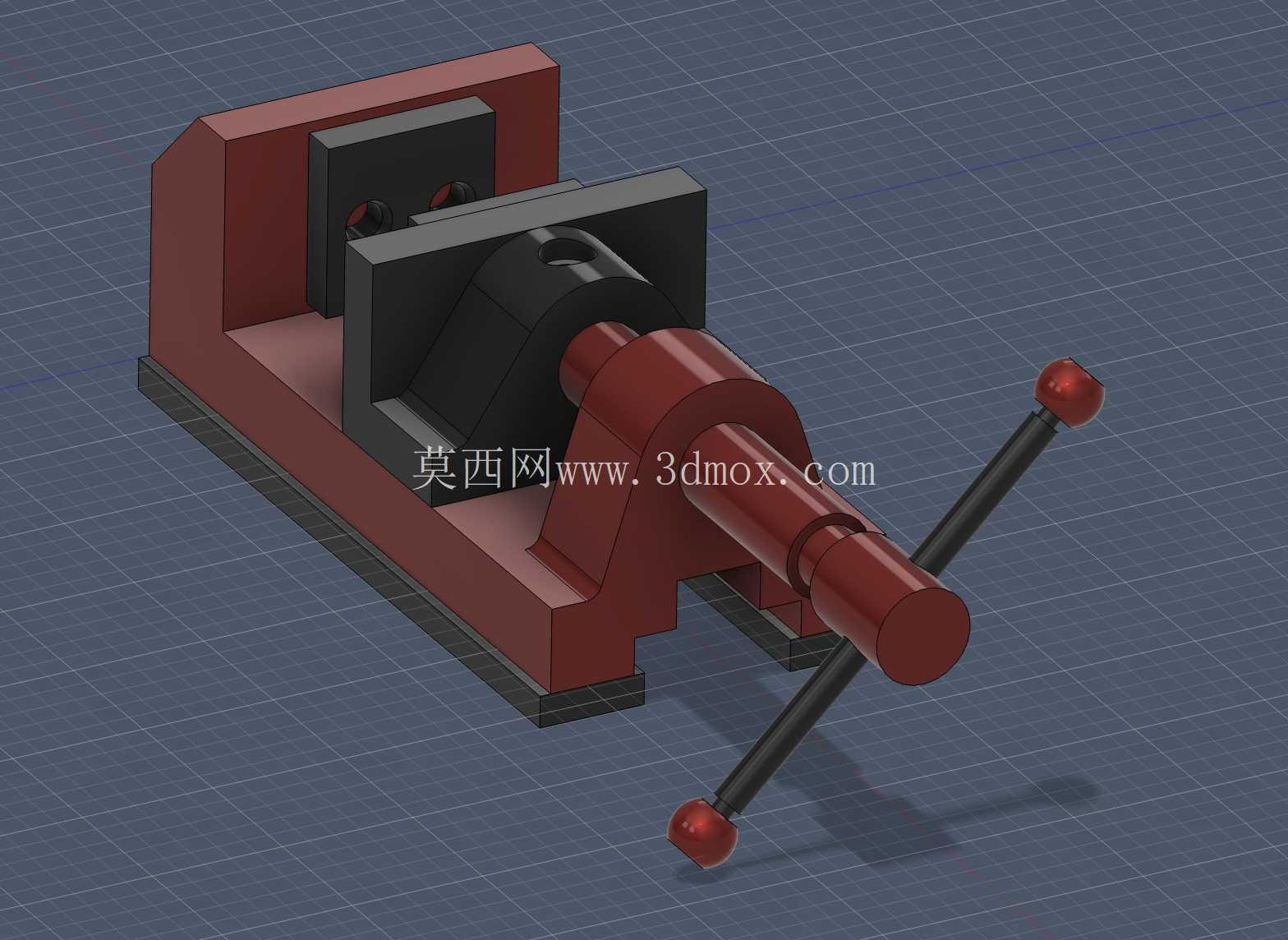

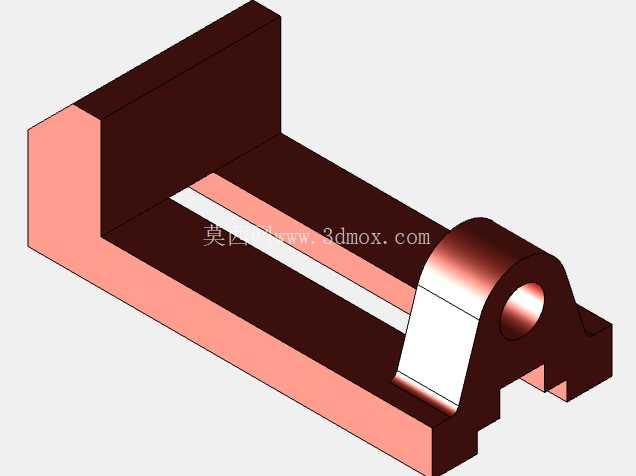

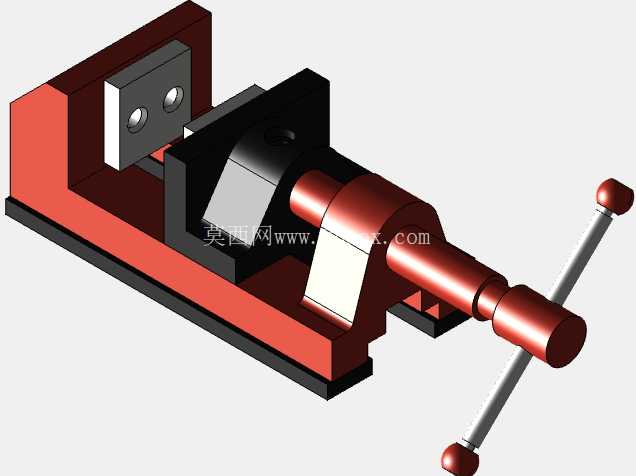

　　整套结构的核心功能是通过丝杆传动将手柄的旋转力矩转化为活动钳身的直线进给运动，配合固定钳身形成稳定的夹持力，设计过程中首先考虑的是钳身的刚性，底座与固定钳身采用一体化的结构设计，避免分体式装配带来的连接间隙，防止夹持过程中出现钳身偏移、晃动的问题，底座上预留的安装孔位完全匹配常规钳工台的安装孔距，安装时只需通过螺栓穿过底座孔位锁紧在工作台面上，即可保证整体的安装稳定性，不会在大力敲击、重载夹持时出现位移。活动钳身与底座之间采用滑轨配合结构，滑轨的配合间隙经过合理设计，既保证活动钳身可以顺畅滑动，不会出现卡滞、爬行的问题，又能控制配合间隙在合理范围内，避免夹持工件时活动钳身上翘，影响夹持精度。在常规机加工、钳工实训、小型零部件修配场景中，台虎钳是工位上不可或缺的基础夹持工装，这套装配结构完全围绕实际工位的夹持需求展开设计，没有冗余的装饰性结构，每一处几何特征都服务于夹持稳定性与操作便捷性。从实际使用场景来看，这类台虎钳多固定在钳工工作台台面边缘，适配小型零件的锉削、锯切、划线、攻丝、套丝以及小型零件的装配修整作业，也可作为小型工装的配套夹持基座，搭配不同材质的钳口护板，还能完成薄壁件、软金属件、塑料件的夹持作业，避免夹持力过大造成工件表面压伤。

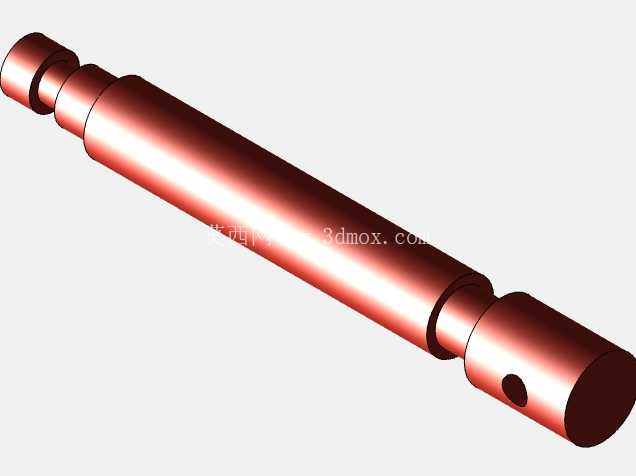

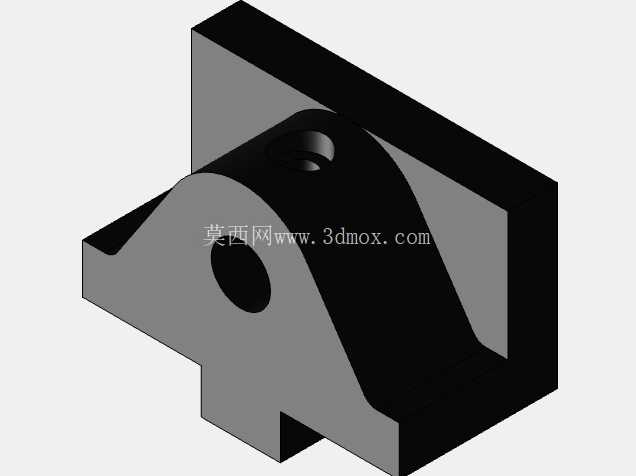

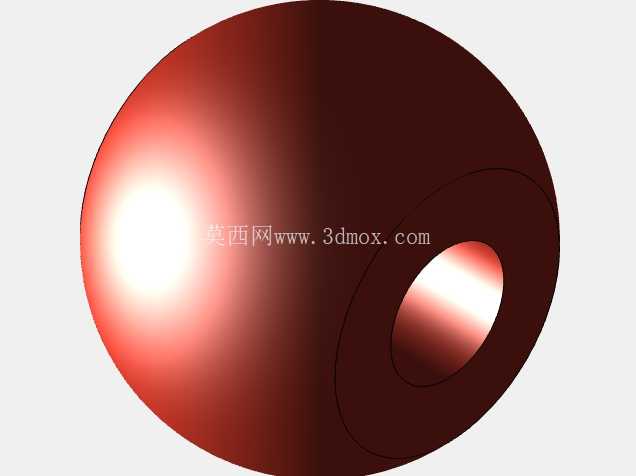

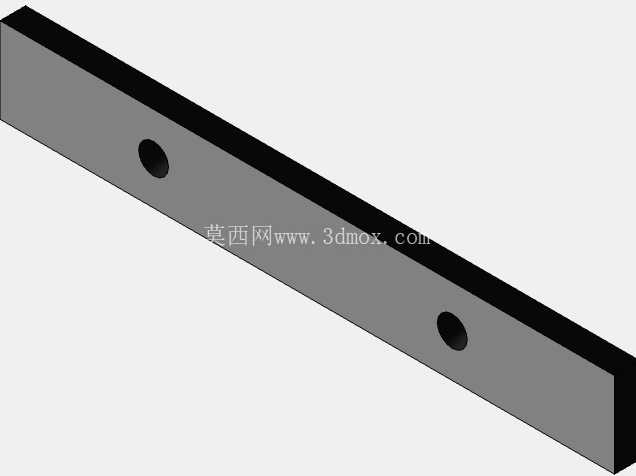

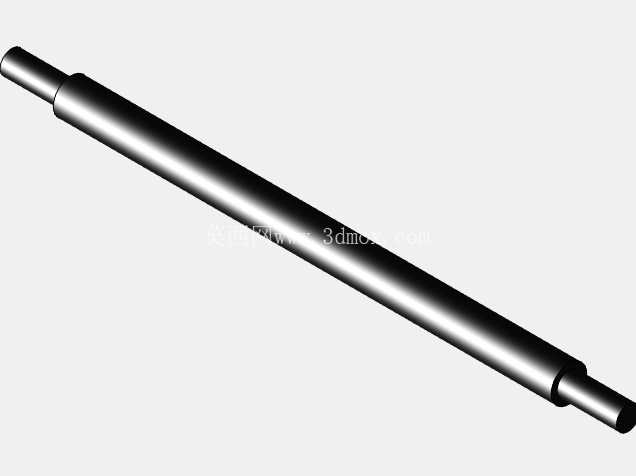

　　钳口部分分为固定钳口与活动钳口两块，钳口板上加工有交叉的防滑齿纹，齿纹的角度与深度经过反复验证，既可以在夹持毛坯件、金属件时提供足够的摩擦力，防止工件受力滑脱，又不会在工件表面留下过深的压痕，钳口板通过沉头螺钉固定在钳身上，磨损后可以快速拆卸更换，无需整体更换钳身，降低后期维护成本。丝杆部分是整套结构的核心传动部件，丝杆与活动钳身之间采用螺母配合结构，丝杆端部设计有止推结构，限制丝杆的轴向窜动，保证旋转手柄时，活动钳身可以平稳沿滑轨做直线运动，不会出现轴向窜动带来的夹持力不稳定问题；手柄采用穿杆式结构，穿过丝杆端部的通孔，操作时可以根据需要调整手柄的施力角度，需要大夹持力时可以在手柄端加套管增大力矩，日常轻载夹持时直接用手旋转即可完成操作。

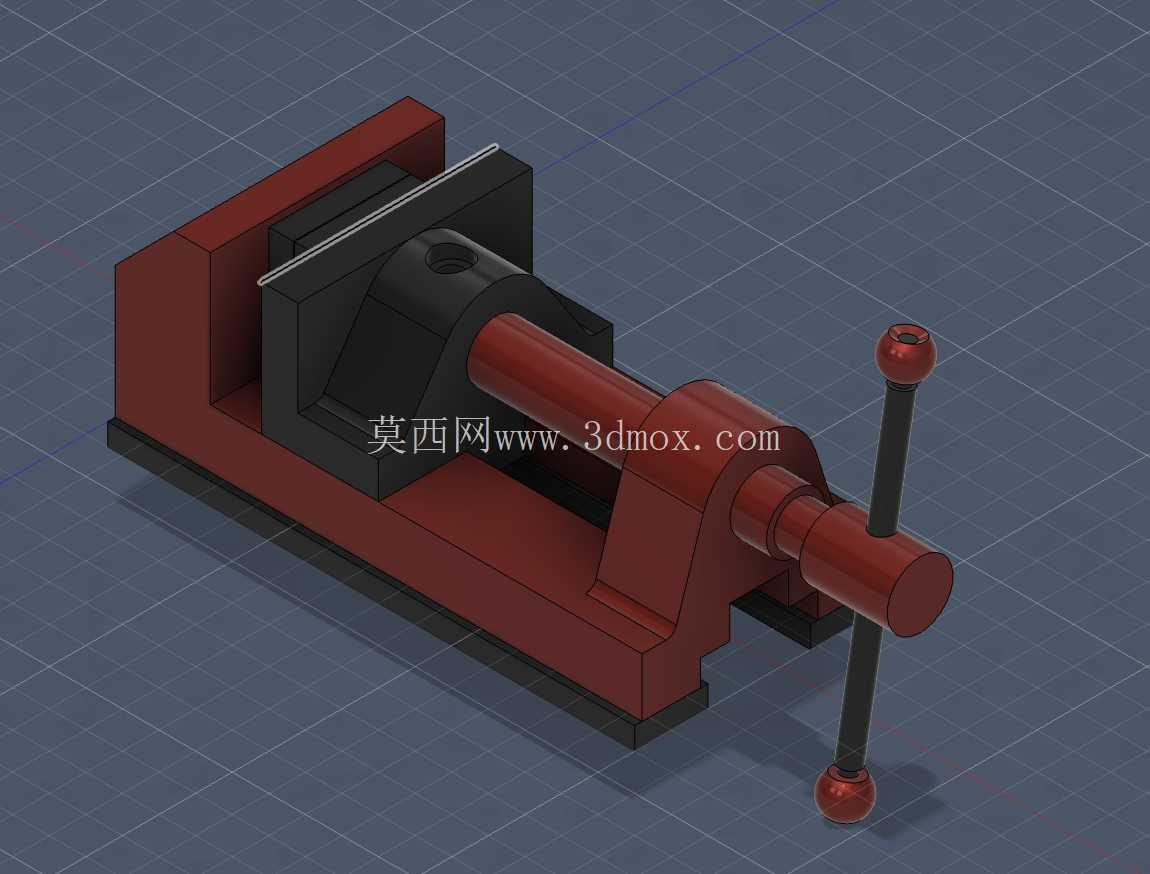

　　整套结构的尺寸设计完全适配常规工位的使用需求，总长度控制在合理范围内，不会占用过多工作台面空间，底座宽度保证安装后的支撑稳定性，钳口的最大开口量可以覆盖绝大多数小型零部件的夹持需求，主轴直径的设计兼顾了传动刚性与操作轻便性，钳口行程满足常规零件的夹持范围，不会出现行程不足无法装夹工件，或是行程过长造成结构冗余的问题。设计过程中还考虑了不同使用场景的适配性，整套结构的所有配合面都设计了合理的公差配合，活动部件之间预留了润滑脂填充空间，长期使用时可以定期加注润滑脂，降低滑动面与传动螺纹的磨损，延长整体使用寿命；夹紧板、椭圆形槽口等细节结构，都是为了方便钳口板的更换、丝杆的拆装维护而设计，日常维护时不需要复杂的专用工具，即可完成易损件的更换与结构调整。

　　从结构设计的合理性来看，这套台虎钳装配结构没有采用复杂的特殊结构，所有零部件都是常规机械加工可以完成的结构，加工工艺性好，不需要特殊的加工设备即可完成所有零件的加工制造，生产成本可控，同时结构刚性、夹持稳定性、操作便捷性都可以满足日常机加工与钳工实训的使用需求，既可以作为机械专业学生学习机械装配、公差配合、传动结构的教学案例，也可以作为实际生产工位的夹持工装参考，用于同类型台虎钳的结构优化与仿制设计。在实际建模过程中，所有零件的装配关系都完全按照实际装配逻辑搭建，固定零件之间采用完全约束，活动零件保留正确的运动自由度，可以直观模拟台虎钳的开合动作，验证丝杆行程与钳口运动的匹配性，检查装配过程中是否存在结构干涉，提前发现设计中存在的配合问题，避免实际加工后出现零件无法装配、运动卡滞的问题。
