内燃机传动用分体式连杆结构设计

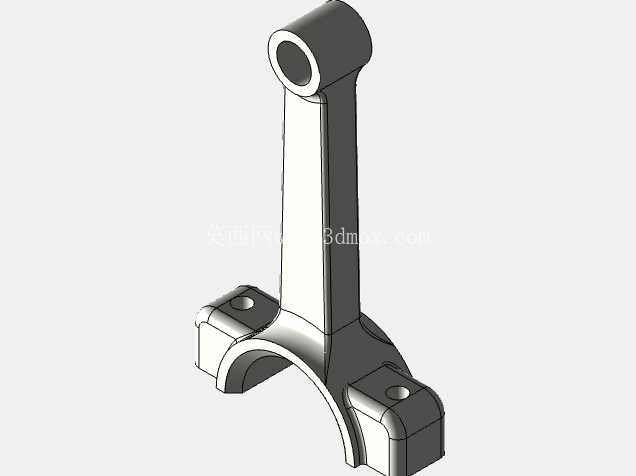

在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套结构的设计合理性直接决定了动力转换效率与整机运行寿命。日常做结构校核时最先关注的就是大小端的载荷分布，小端通过活塞销连接活塞组，全程承受往复惯性力带来的交变拉压载荷，大端抱合在曲轴曲柄销上，既要传递燃烧冲程的爆发压力，还要随曲轴做圆周运动承受离心载荷，所以建模阶段特意把杆身做了变截面工字梁构型，从靠近小端的窄截面逐步过渡到大端的宽截面，顺着应力传递路径优化材料分布，既保证杆身的抗弯抗扭刚度，又尽可能降低往复运动的惯量，避免高速工况下出现额外的振动载荷。

安装边界的处理是这类零件设计的核心细节，大端采用分体式斜切结构，配套的连杆盖通过两个定位螺栓与杆身锁紧，螺栓孔周边做了局部加厚凸台，分散螺栓预紧力带来的局部压应力，剖分面做了定位止口设计，避免装配时出现错位导致曲柄销配合间隙失准，安装时需要严格保证大端内孔与曲柄销的同轴度，小端的衬套孔与活塞销的配合间隙要控制在合理区间，过大会导致运转冲击异响，过小则会出现润滑不足烧蚀的问题。小端的衬套压装孔做了微小的倒角导入结构，方便衬套压装时自动对中，不会出现衬套偏斜导致的偏磨问题。

从实际应用场景来看，这类连杆不仅用于传统车用内燃机，在小型通用汽油机、空气压缩机、往复式柱塞泵等需要实现往复-旋转运动转换的设备上都有广泛应用，不同工况下的设计侧重会有明显区别：高转速动力设备会优先做轻量化设计，杆身做窄、大端减重槽开得更深，降低往复惯量；重载工况的工业压缩机连杆则会把杆身截面加厚，螺栓规格选得更大，优先保证结构强度而非轻量化。这套模型的外形尺寸适配小排量单缸动力设备，小端内孔直径、大端内孔直径、中心距参数都符合通用小型动力的安装尺寸规范，安装时需要注意杆身的朝向，大端的喷油孔要对准曲轴的润滑油道方向，保证运转时压力机油能顺着油道进入连杆轴承间隙形成油膜，小端的集油槽要对准活塞内腔的溅油路径，让飞溅的润滑油能进入活塞销衬套的摩擦面。

建模阶段特意还原了所有工艺细节，大端与连杆盖的结合面做了粗糙度匹配设计，螺栓孔的沉头深度刚好覆盖螺栓头的高度，不会出现螺栓突出干涉曲轴平衡块的问题，杆身与大小端的过渡位置全部做了大圆角处理，避免应力集中导致的疲劳断裂——实际售后故障里，连杆断裂绝大多数都出现在过渡圆角位置，要么是圆角加工太小出现应力集中，要么是圆角处有加工刀痕导致疲劳源萌生，所以结构设计时圆角半径的取值是反复校核过的，既不会因为圆角太大导致与周边零件干涉，又能把应力集中系数降到安全区间内。另外大端的轴瓦定位槽也做了精准还原，装配时轴瓦的定位凸台要卡进这个槽里，避免轴瓦随曲轴转动堵塞油道。

做这类传动件的三维建模时，不能只画外形轮廓，所有配合面的尺寸公差、形位公差要求都要在建模时同步考虑，比如大小端孔的圆柱度、两孔的平行度、孔端面与孔轴线的垂直度，这些参数直接决定了零件装配后的运行状态，要是两孔平行度超差，运转时会出现活塞偏磨、曲轴异常磨损的问题，严重时甚至会出现连杆断裂打穿机体的恶性故障。这套模型的结构细节完全覆盖了实际加工装配需要考虑的所有特征，不管是做运动仿真验证传动轨迹，还是做有限元分析校核交变载荷下的疲劳强度，或是做工艺编制规划加工工序，都能直接作为结构参考，不需要再额外补画工艺特征。
