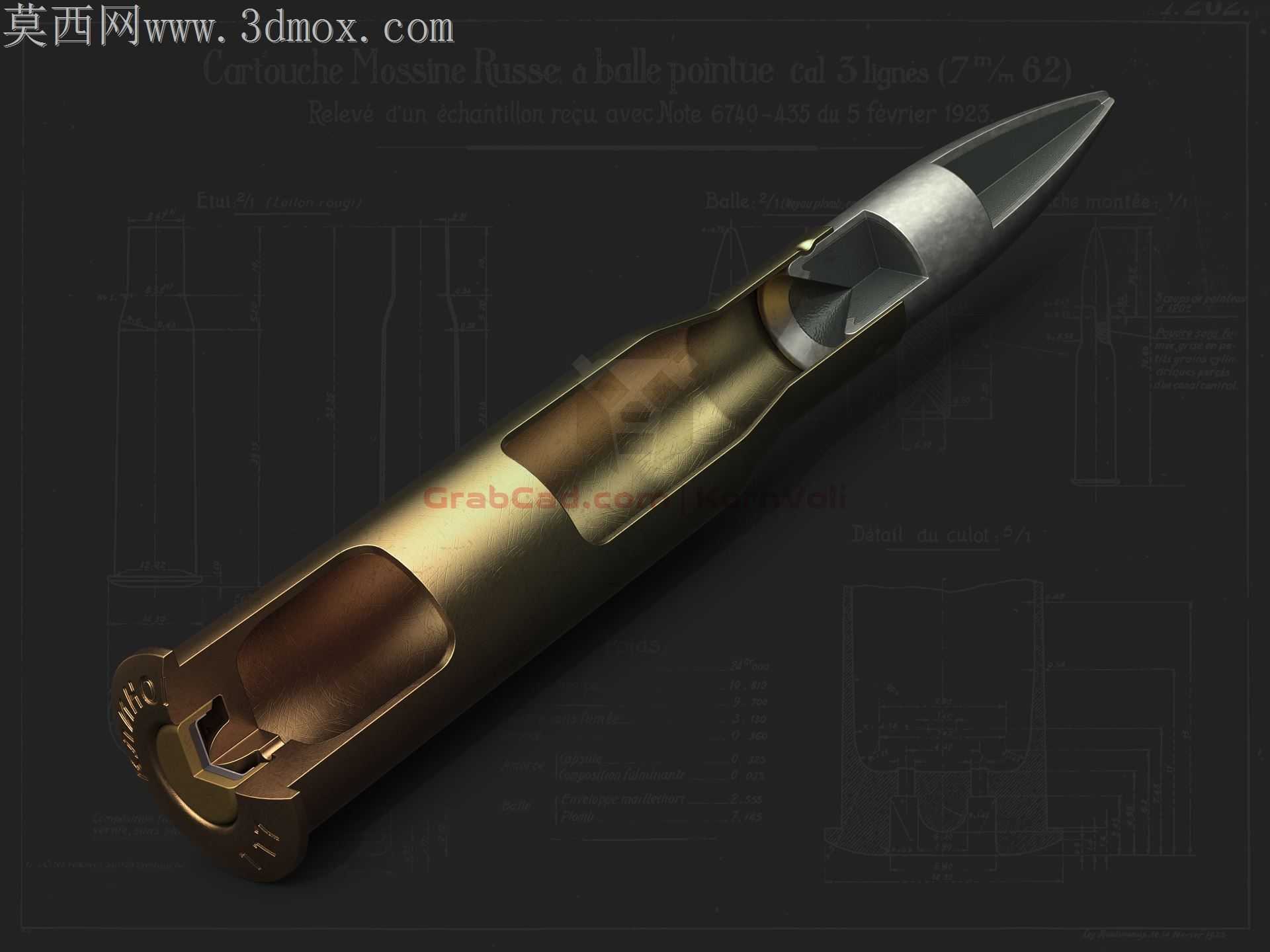

7.62×54R步枪弹剖视结构三维数模

黄铜弹壳的深拉伸成型过程中，口部壁厚差超差是长期困扰量产的核心痛点，这款剖视数模完整还原了弹壳从底缘到口部的壁厚渐变曲线，能直观看到口部0.22mm壁厚区域的过渡圆角设计，刚好匹配收口工序的模具避让角度，避免拉伸过程中口部应力集中产生的裂纹。弹壳内部的发射药腔做了1:1的锥度还原，靠近底火室位置的直径收窄0.3mm，这个细节很多简化模型都会忽略，实际生产中这个锥度直接影响发射药装填密度的一致性，差0.1mm的锥度偏差就可能导致初速跳动超过15m/s。弹头被甲与铅芯的配合间隙在数模里留了0.02mm的过盈量，对应装配时的压装力刚好控制在120-150N区间，压装过程中铅芯不会被挤裂，被甲也不会出现鼓包变形。底火室的传火孔做了0.8mm的等直径还原，孔口的倒角刚好匹配击针的撞击凸缘，避免击发时传火孔堵塞造成的哑火问题。弹壳口部与弹头的咬合位置做了3道环形凹槽的细节还原，对应生产中的紧口工序，凹槽深度0.15mm，既保证弹头在储存运输中不会松动脱落，又能在击发时让弹头顺利脱离弹壳，不会因为咬合过紧导致膛压异常升高。剖视切面的处理特意避开了弹壳内部的应力集中区域，切面边缘做了0.1mm的圆角过渡，不会因为剖切处理破坏原有结构的力学仿真精度，做内弹道仿真时可以直接提取内腔流道模型，不用再做二次修复。弹壳表面的镀铜层在数模里做了独立的曲面分层，厚度0.03mm，和实际生产中的镀层厚度完全一致，做表面防腐性能仿真时可以直接赋予对应的材料参数，不用额外调整曲面偏移量。底缘的拉壳钩卡槽位置做了精准的角度还原，卡槽的15度导向斜面刚好匹配枪械拉壳钩的抽壳角度，抽壳过程中不会出现卡滞或者断壳问题，很多新手建模时会把这个角度做成直角，实际装配时就会出现抽壳阻力过大的问题。弹头的弧形部曲线按照空气阻力最优的抛物线拟合，弹尾的9度尾锥设计刚好减少飞行过程中的涡流阻力，这个细节在做外弹道仿真时能直接获取精准的气动外形数据，不用再重新修改造型。
