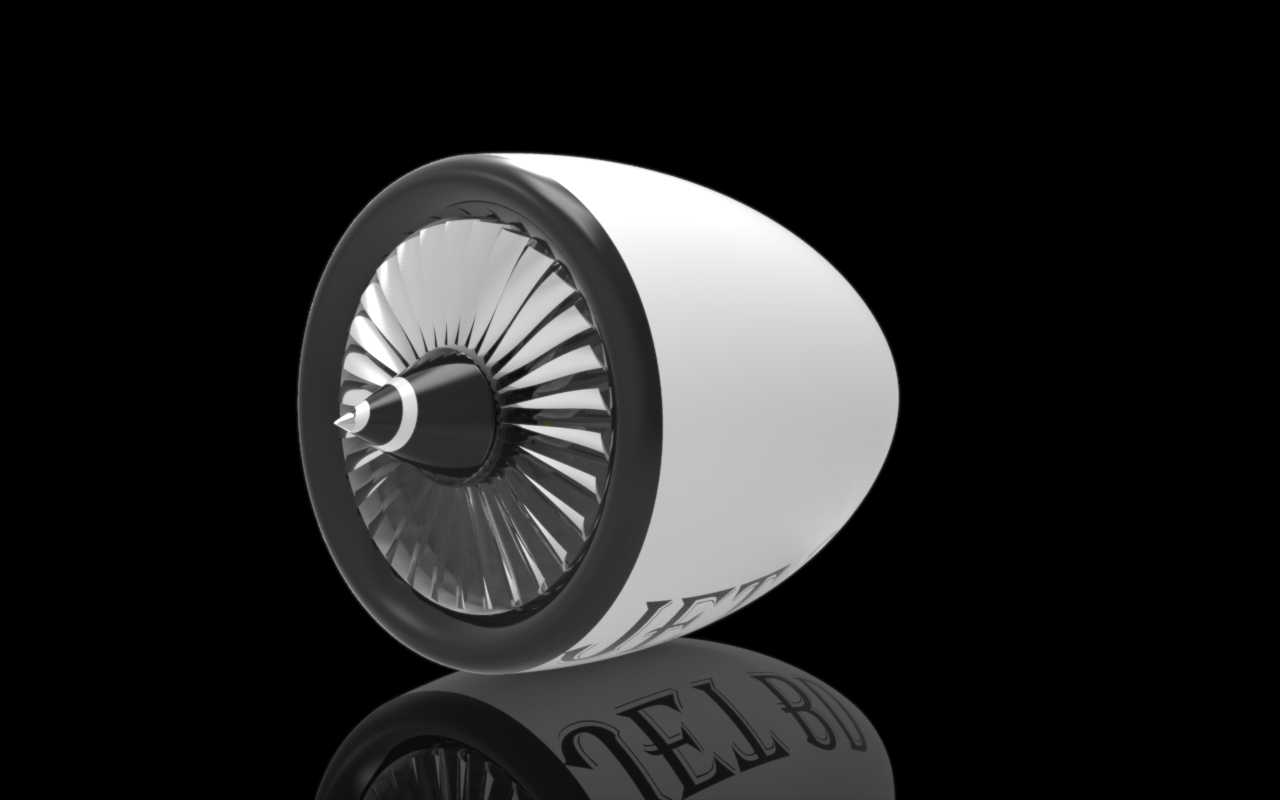

在民用干线客机、军用战术飞机、小型通航飞行器的动力系统选型中,涡轮喷气类动力装置始终是高速飞行场景下的核心动力选项,其核心作用是通过进气、压缩、燃烧、排气的完整热力循环,将航空煤油的化学能持续转化为高速喷射气流的动能,为飞行器提供克服气动阻力与重力的轴向推力,保障飞行器在不同高度、速度工况下的稳定飞行。从结构设计的实际落地角度出发,该动力装置的外部轮廓采用流线型卵状整流罩设计,前端进气唇口做了圆弧过渡处理,能够在亚音速、跨音速进气工况下有效降低进气道的气流分离损失,避免气流畸变引发压气机喘振;前端整流罩的安装边界与进气机匣采用止口定位配合,径向配合公差控制在IT7级,保证装配同轴度的同时,减少高速旋转下的振动传递。核心压气机段采用多级轴流叶轮布局,每级叶片的翼型截面沿叶高方向做了扭转设计,匹配不同半径处的圆周速度差,保证气流沿叶高方向的做功均匀性,叶片与轮盘的连接采用燕尾型榫头结构,能够承受高速旋转下的离心载荷与温度交变载荷,榫头配合面预留了合理的膨胀间隙,避免热态工作下出现卡滞。燃烧室段采用环形腔室布局,火焰筒壁面设计了多排梯度冷却气孔,引入压气机出口的高压冷空气在壁面形成气膜,隔绝高温燃气对筒壁的烧蚀,保证燃烧室在1500K以上的工作温度下具备足够的结构强度。尾喷管段采用收敛型流道设计,能够将涡轮出口的高温高压燃气加速喷出,最大化推力转化效率,喷管外壁与机匣的连接采用快卸卡箍结构,方便外场维护时的快速拆装。在实际建模过程中,需要重点关注旋转部件与静子部件之间的间隙设计,压气机叶尖与机匣内壁的径向间隙控制在叶片高度的千分之五到千分之八区间,既避免旋转碰磨,又减少叶尖漏气损失;轴承支撑位置的同轴度公差需要严格控制,保证转子系统在最高工作转速下的振动幅值处于允许范围内。该类动力装置的安装接口通常布置在机匣中部的安装节位置,采用三点式支撑布局,两个主安装节承受主要的推力与重力载荷,辅助安装节补偿热膨胀带来的轴向位移,安装节的连接孔位需要匹配飞行器机身的安装梁坐标,保证装配时的互换性。
- 全部评论(0)
- 模板大小 60.53 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 发动机
