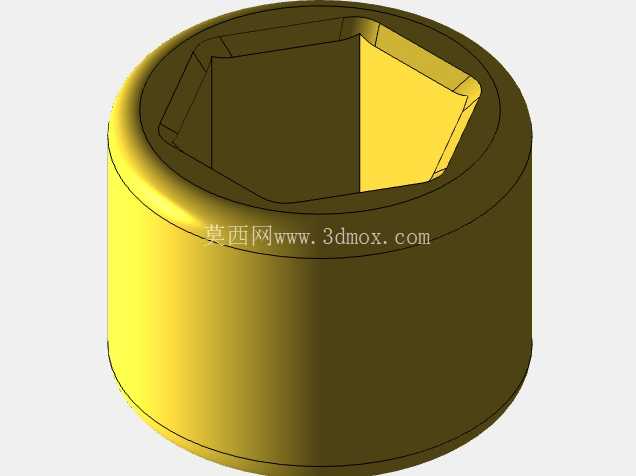

内六角外螺纹堵头压铸件结构设计

　　这款内六角塞属于液压、润滑系统中常用的管路封堵类五金零件，日常多应用在液压阀块、齿轮箱壳体、发动机缸体、压铸模具冷却水路、气动回路的工艺孔封堵场景，用来封闭不需要外接管路的预留螺纹孔，避免介质泄漏同时阻挡外界杂质进入系统内部。从结构设计来看，零件整体为短圆柱外形，外圆周加工连续外螺纹，和被安装基体的内螺纹孔形成螺纹副配合，端面可根据密封需求搭配紫铜垫圈或者O型密封圈，实现端面静密封，部分工况下也会在螺纹段涂抹螺纹密封胶，提升高压工况下的密封可靠性。

　　顶部的内六角驱动结构是这款零件的核心设计点，相比一字槽、十字槽的堵头，内六角结构可以承受更大的拧紧扭矩，装配时使用标准内六角扳手即可操作，不需要额外的专用工具，而且扳手和驱动槽的接触面积大，反复拆装也不容易出现槽口滑牙的问题，适合需要定期维护拆装的工况。设计时首先要匹配对应标准螺纹的大径、中径、小径公差，外螺纹的收尾长度控制在1.5倍螺距以内，避免螺纹过长导致安装时顶到孔底，或者螺纹过短造成配合牙数不足，在高压工况下出现螺塞脱出的风险。内六角槽的深度需要满足标准扳手的插入深度要求，槽口边缘做微小的倒角处理，既可以引导扳手顺利插入，也能避免热处理或者压铸过程中槽口边缘出现应力集中开裂的问题。

　　零件的总高度需要结合被安装基体的壁厚设计，保证拧紧后螺塞的端面不突出基体的安装面，避免和周边其他零部件产生运动干涉，比如在液压阀块的集成设计中，多个阀件安装间距很小，如果螺塞突出高度超标，很容易和相邻的电磁阀、油管接头产生装配干涉，后期整改会浪费大量的设计迭代时间。从压铸工艺的角度来看，这款零件采用黄铜或者锌合金压铸成型时，外圆的拔模斜度控制在0.5°到1°之间，既方便压铸脱模，也能减少后续螺纹加工的余量，内六角槽可以在压铸时直接成型出初坯，后续只需要少量的机加工修整槽口尺寸，就能满足装配精度要求，相比全机加工的生产方式，压铸工艺的材料利用率更高，适合大批量生产的成本控制需求。在实际选型应用中，需要根据系统的工作压力选择对应强度等级的螺塞，低压气动回路可以选用压铸锌合金材质的产品，高压液压系统则需要选用黄铜或者钢制的螺塞，同时要确认螺纹的牙型标准，区分公制螺纹、英制管螺纹、美制螺纹的差异，避免因为牙型不匹配造成装配后密封失效。安装时的拧紧扭矩需要控制在合理范围内，扭矩过大会造成螺纹滑牙或者螺塞断裂，扭矩过小则会因为密封比压不足出现介质泄漏，内六角的驱动结构刚好可以配合扭矩扳手使用，精准控制拧紧力矩，保证装配一致性。

　　在三维建模过程中，需要重点还原外螺纹的牙型轮廓、内六角槽的对边尺寸、端面密封槽的结构细节，建模时可以先绘制圆柱基体，再通过螺旋扫描命令切除出外螺纹特征，顶部的内六角槽通过拉伸切除即可成型，最后在所有锐边位置添加符合工艺要求的倒角和圆角，还原真实零件的工艺特征，方便后续做装配干涉检查、工程图导出以及加工工艺模拟。这类零件虽然结构简单，但是在流体系统中起到的密封作用至关重要，一旦出现螺塞松动或者密封失效，会造成液压油泄漏、系统压力不足，严重时甚至会导致整套设备停机，所以在设计阶段就要充分考虑工况需求，从尺寸公差、材质选择、密封结构多个维度做验证，保证零件的长期使用可靠性。
