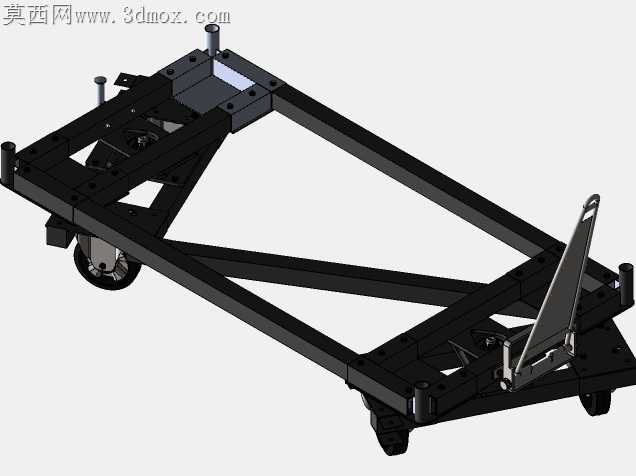

无轨随动转向重载轮式牵引承载车架

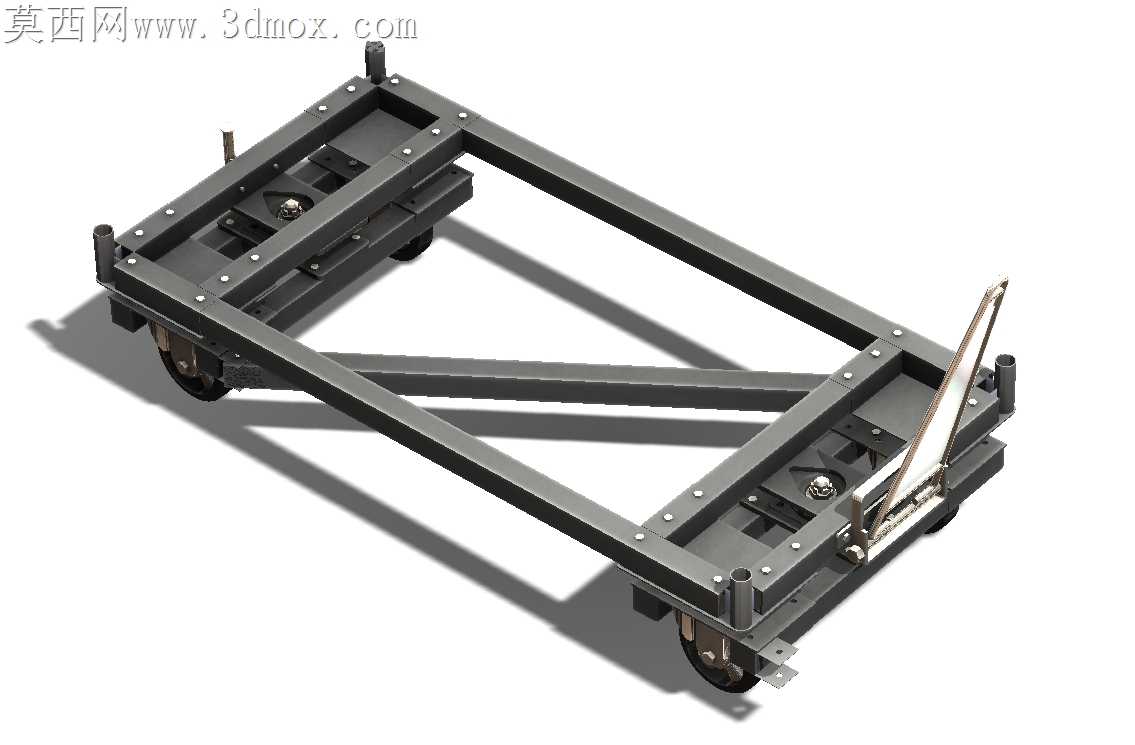

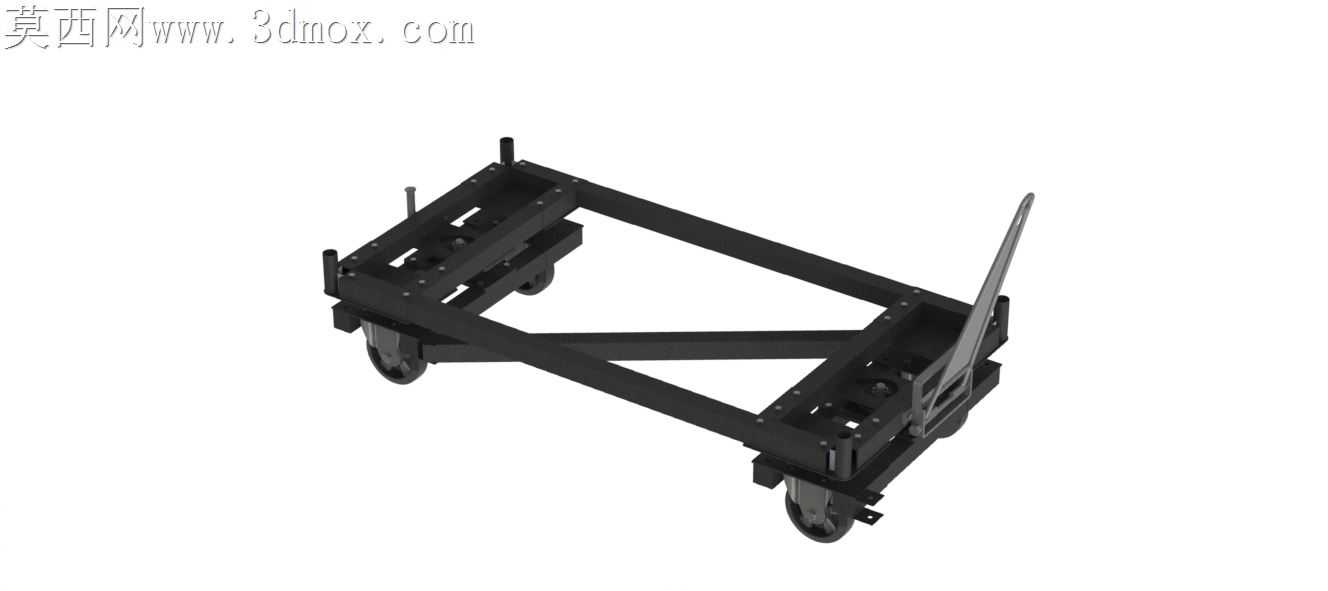

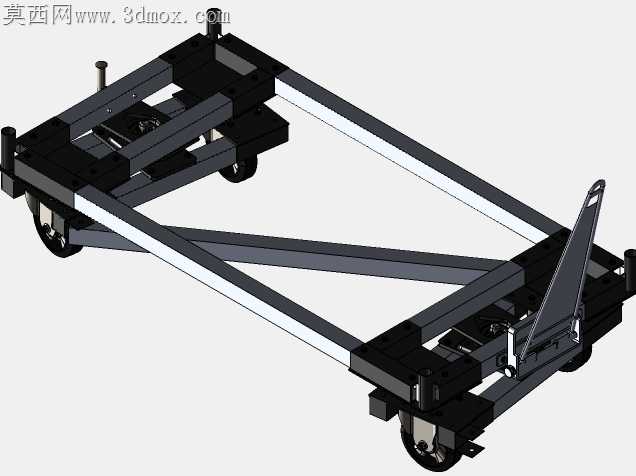

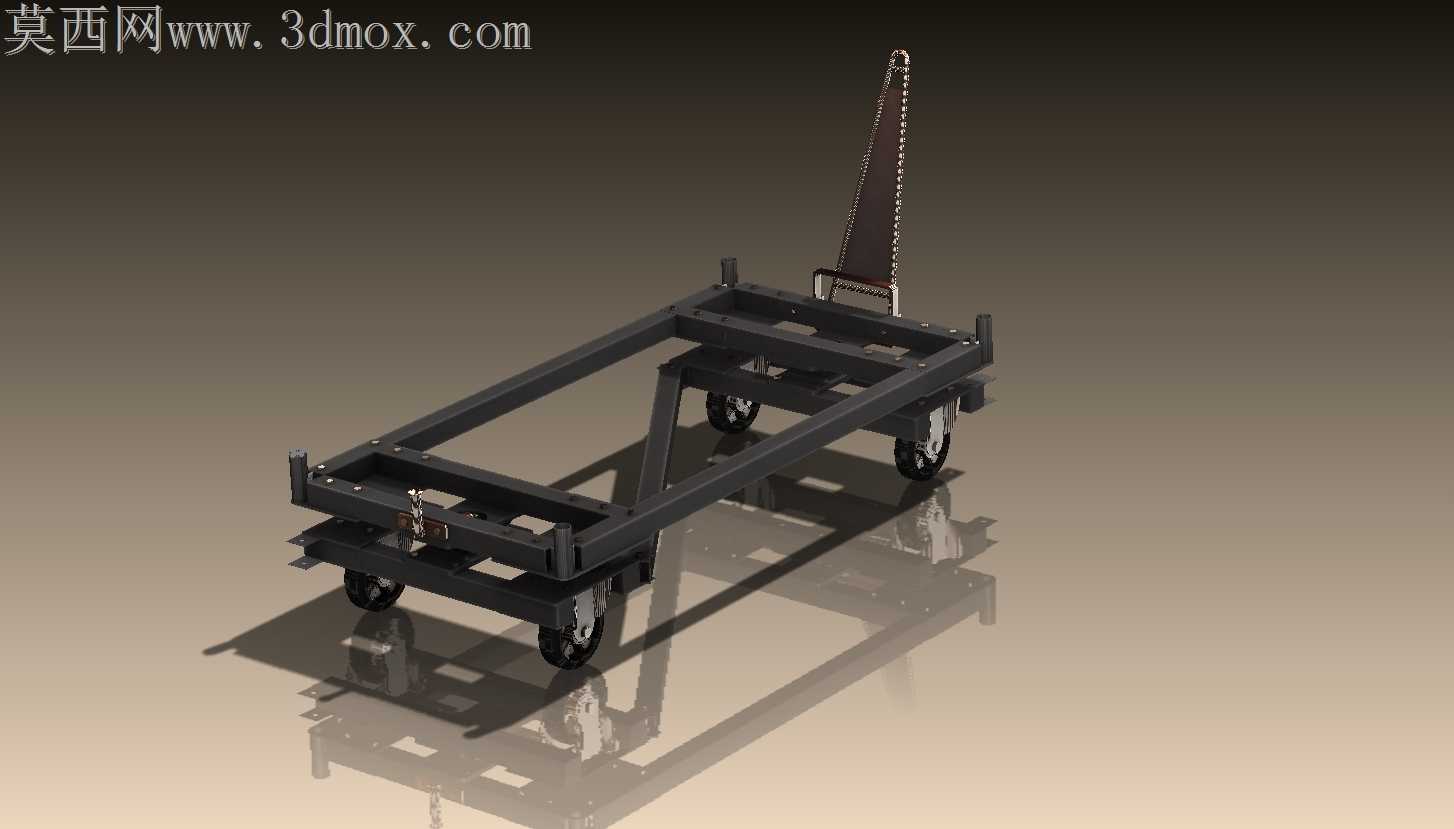

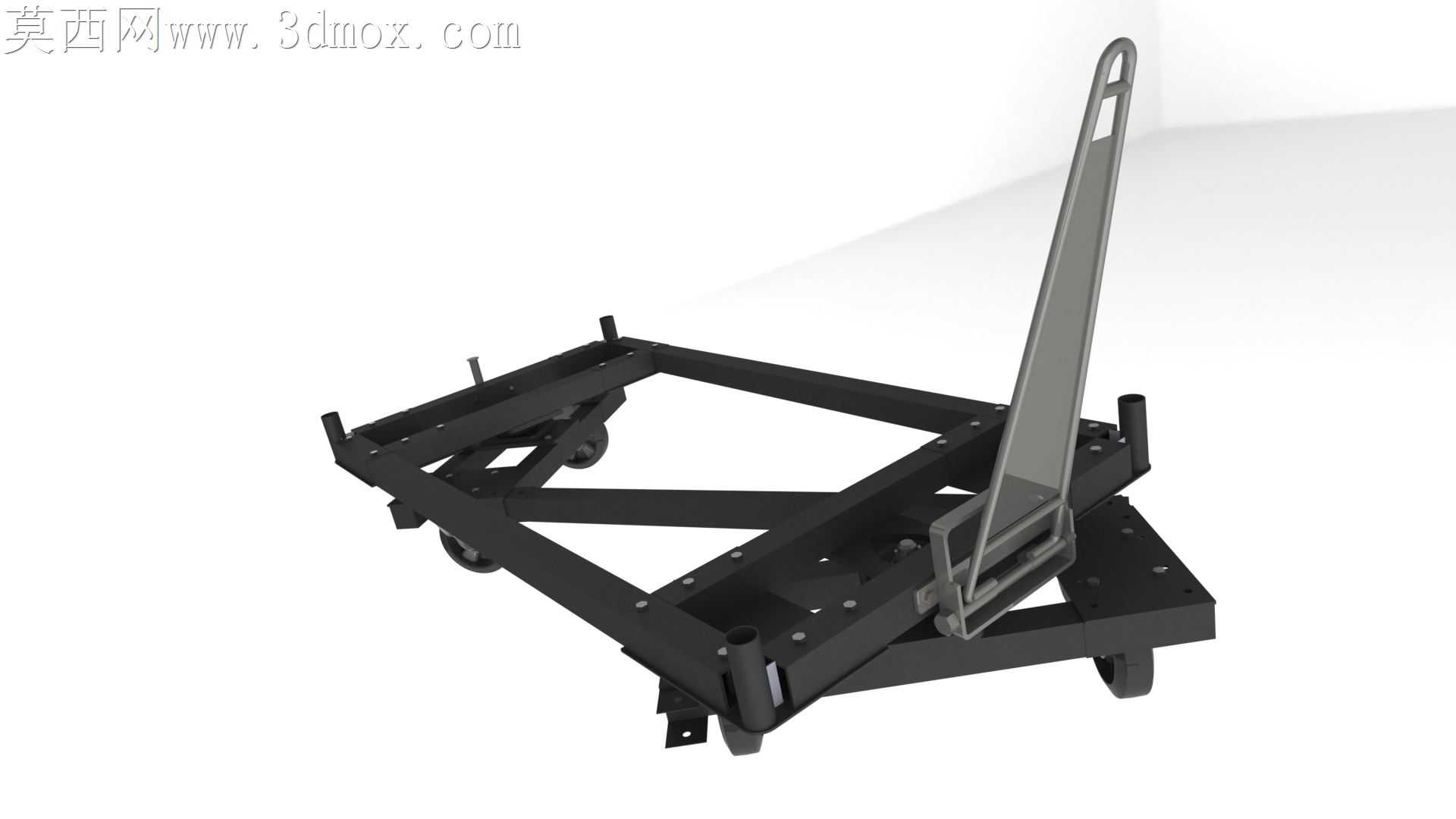

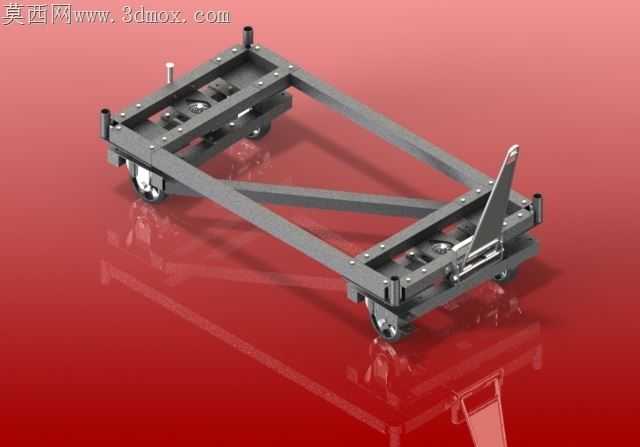

车间内多工位串联的无轨转运场景里，硬连接拖挂的过弯剐蹭、轨迹偏移卡滞是常年绕不开的痛点，这款随动车架的结构设计，刚好戳中了这类场景的核心矛盾。没有额外的电控转向单元，全靠纯机械联动实现前后轮组的轨迹复刻，加工阶段最容易出问题的是中部斜撑与主框架的连接节点，常规焊接会带来2-3mm的热变形量，直接导致轮组安装面的平面度超差，后续脚轮转动会出现周期性卡滞，甚至在重载时出现轮体偏磨。设计里特意在斜撑两端预留了加工余量，框架焊接完成后再统一铣削安装基准面，把形位公差控制在0.2mm以内，哪怕承载两吨以上的工装载荷，四个脚轮也能均匀受力，不会出现单轮过载爆轴的问题。转向联动的拨杆与轮组摆臂的配合间隙留了0.15mm的旷量，既不会因为加工误差出现转向卡滞，也不会因为间隙过大导致过弯时轨迹偏移量超差，拖挂行进时后车能完全贴合前车的行驶轨迹，哪怕是车间内狭窄的通道直角转弯，也不会出现尾部扫到工位货架的问题。车架前端的牵引挂钩做了快拆式的楔形锁止结构，不需要额外工具就能快速完成多节车架的串联或拆分，挂钩的受力面做了淬火硬化处理，频繁挂接的磨损量能控制在每年0.1mm以内，长期使用也不会出现挂接松脱的隐患。脚轮安装座的位置特意做了下沉式设计，降低了整个车架的承载重心，转运高度较高的工件时不会因为急转出现侧翻，框架上预留的多组安装孔位是通用化设计，不用二次打孔就能适配不同规格的工装托盘、料箱，甚至可以直接加装工作台面作为移动工位使用。没有多余的装饰性结构，每一处杆件的截面尺寸都经过载荷校核，不会出现冗余增重的问题，推拽时的行进阻力比同规格的固定轮车架小近四成，工人手动牵引也不会有明显的费力感。
