48V6KW永磁同步电机三维结构

这款低压永磁同步电机的三维结构，完全围绕低速大扭矩的应用场景做结构适配，日常在电动场地作业车辆、小型分布式光伏储能动力单元、低速工业搬运设备上都能见到同规格产品的身影，核心作用是把直流电能转化为旋转机械能输出，相比同功率异步电机，它的低速扭矩密度更高，额定工况下的能效表现更优，不需要额外的励磁电流消耗，在低压供电场景下的续航或者能耗表现更突出。

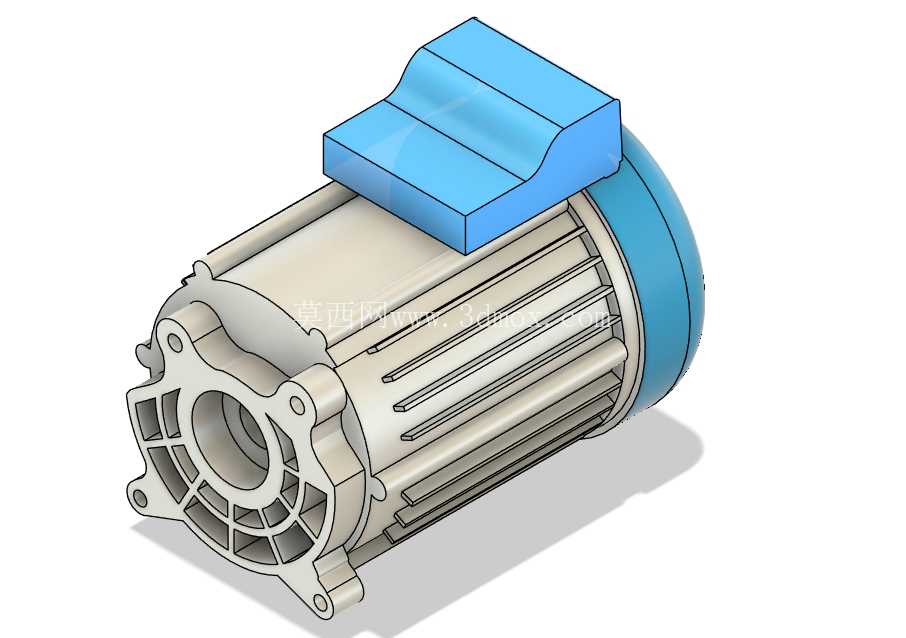

从结构设计思路来看，整个壳体采用轴向散热筋布局，筋条的高度、间距都经过热流道仿真校核，额定负载运行时，定子绕组产生的热量可以通过铁芯传导到机壳，顺着散热筋和流动空气完成热交换，不需要额外加装独立散热风扇就能满足温升要求，这也能降低整机的运行噪音，减少额外的功率损耗。前端盖采用一体化法兰安装结构，安装止口的同轴度公差控制在0.02mm以内，端面上的安装孔位做了沉头处理，螺栓锁紧后不会突出安装平面，能保证和对接设备的安装面完全贴合，避免因为安装面间隙产生的同轴度偏差，导致运行过程中出现轴承偏磨、输出轴跳动超标的问题。输出端的轴承室采用双轴承嵌套设计，靠近输出侧的深沟球轴承承担径向负载，内侧的轴承辅助承担轴向窜动的力，能适配皮带轮连接、直连负载等多种对接方式，不会因为负载的径向力过大导致轴承过早失效。

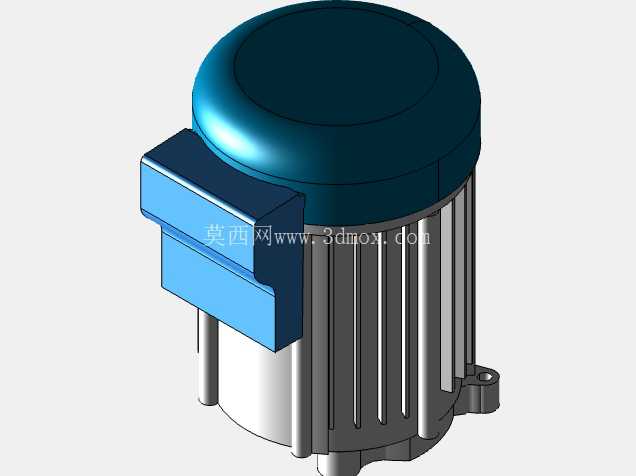

顶部的接线盒做了凸起式的防水结构设计，接线腔内部预留了足够的接线空间，三相动力线的接线柱做了绝缘隔离处理，能避免接线过程中出现相间短路的问题，接线盒和机壳的结合面预留了密封槽，安装密封胶条后可以达到IP54的防护等级，能适应多粉尘、轻微溅水的工业作业场景，不需要额外做防护外罩就能直接安装使用。后端的端盖集成了编码器安装位，预留的走线槽可以把编码器信号线和动力线分开排布，避免动力线的电磁干扰影响位置信号的传输精度，对于需要精准调速的场景，不需要额外改装端盖就能直接加装位置反馈元件，减少二次加工的工作量。

从安装边界尺寸来看，整机的轴向总长度控制在适配小型设备安装舱的范围内，机壳的外径尺寸和同功率异步电机的安装尺寸保持兼容，原来使用异步电机的设备不需要改动安装支架就能直接替换，降低设备升级的改造成本。输出轴的轴径、键槽尺寸都符合通用低压电机的尺寸规范，配套的联轴器、皮带轮都可以直接选用标准件，不需要单独定制传动连接件。定子绕组的嵌线槽做了斜槽处理，能有效降低运行过程中的齿槽转矩，让电机在低速运行时的转动更平顺，不会出现明显的卡顿感，对于需要低速平稳运行的搬运设备、代步设备来说，这种设计能大幅提升运行的平顺性，减少运行过程中的震动和噪音。转子部分采用内置式永磁体结构，永磁体嵌入转子铁芯内部，高速旋转时不会因为离心力出现磁钢脱落的问题，结构可靠性比表贴式磁钢结构更高，能适应更宽的转速运行范围。整个三维结构把所有的安装配合面、连接孔位、内部腔体的结构都做了完整还原，没有做简化处理，不管是做设备安装布局的干涉检查，还是做电机本身的结构改进仿真，都可以直接调用这个模型开展工作，不需要重新测绘结构尺寸。在做设备选型匹配的时候，可以直接把这个模型导入装配环境，核对安装孔位的对齐情况、输出轴和对接传动部件的同轴度、接线盒的操作空间是否足够，提前发现布局上的干涉问题，减少实际加工装配阶段的整改工作量。
