达利48V锂电池组智能保护管理装置

　　做低速电动车、储能后备电源、光伏离网系统的结构设计时，BMS的选型和安装适配一直是容易踩坑的环节，很多工程师前期只关注电芯参数匹配，忽略保护板的安装边界、散热冗余、接口布局，到整机组装阶段才发现干涉、散热不足、走线别扭的问题，这套16串48V规格的智能BMS三维模型，刚好能解决前期布局校验的核心需求。

　　从实际应用场景来看，这款BMS适配120AH到150AH容量的磷酸铁锂或者三元锂动力锂电组，覆盖的场景非常广：低速四轮电动车的底盘电池仓安装、通信基站后备电池组的内置保护、家用光伏离网储能柜的电池管理、电动叉车的小型动力包配套，甚至是大功率电动两轮车的改装电池组都能适配，核心作用是实时采集每一串电芯的电压、整组电流、电池包温度，执行过充、过放、过流、过温、短路的保护逻辑，避免电芯出现过充鼓包、过放衰减、大电流烧蚀的问题，同时带UART、RS485、CAN三类通讯接口，能对接整车控制器、储能监控系统、上位机调试软件，实时回传电池组的运行参数，支持远程参数配置、故障告警推送，满足不同场景下的电池状态监控需求。

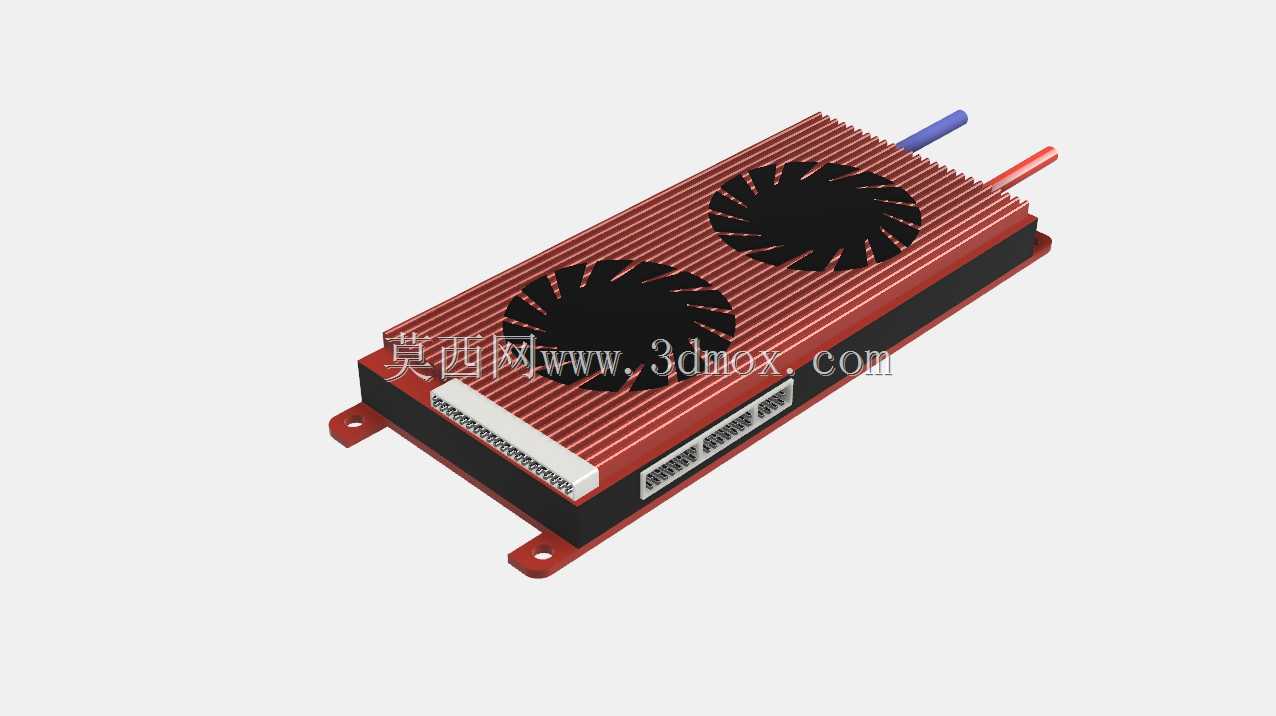

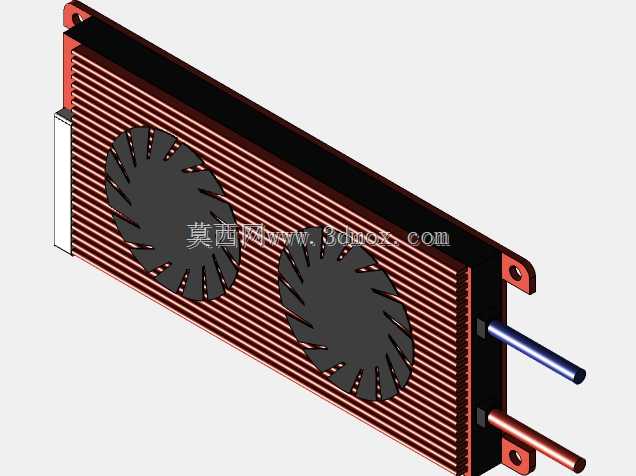

　　从设计思路来看，这款BMS的结构设计完全围绕大电流工况的可靠性展开，首先是散热结构，主体采用红色阳极氧化的铝合金拉伸壳体，壳体表面直接挤出密集的平行散热鳍片，不用额外加装绝缘导热垫就可以让功率MOS管直接贴合壳体内壁，降低热阻，同时壳体上方集成了两个轴流散热风扇，当检测到板载温度超过设定阈值时风扇自动启动，强制风冷带走鳍片上积聚的热量，哪怕持续100A以上的持续放电工况，也能把功率器件的温度控制在合理区间，避免高温导致的保护误触发、器件寿命衰减问题。壳体两端伸出的固定支脚做了沉头安装孔设计，安装时可以直接用M4螺丝固定在电池包的内部支架上，支脚和壳体一体成型，抗振动性能更好，适配车载场景下的持续颠簸工况，不会出现长期使用后固定松动的问题。

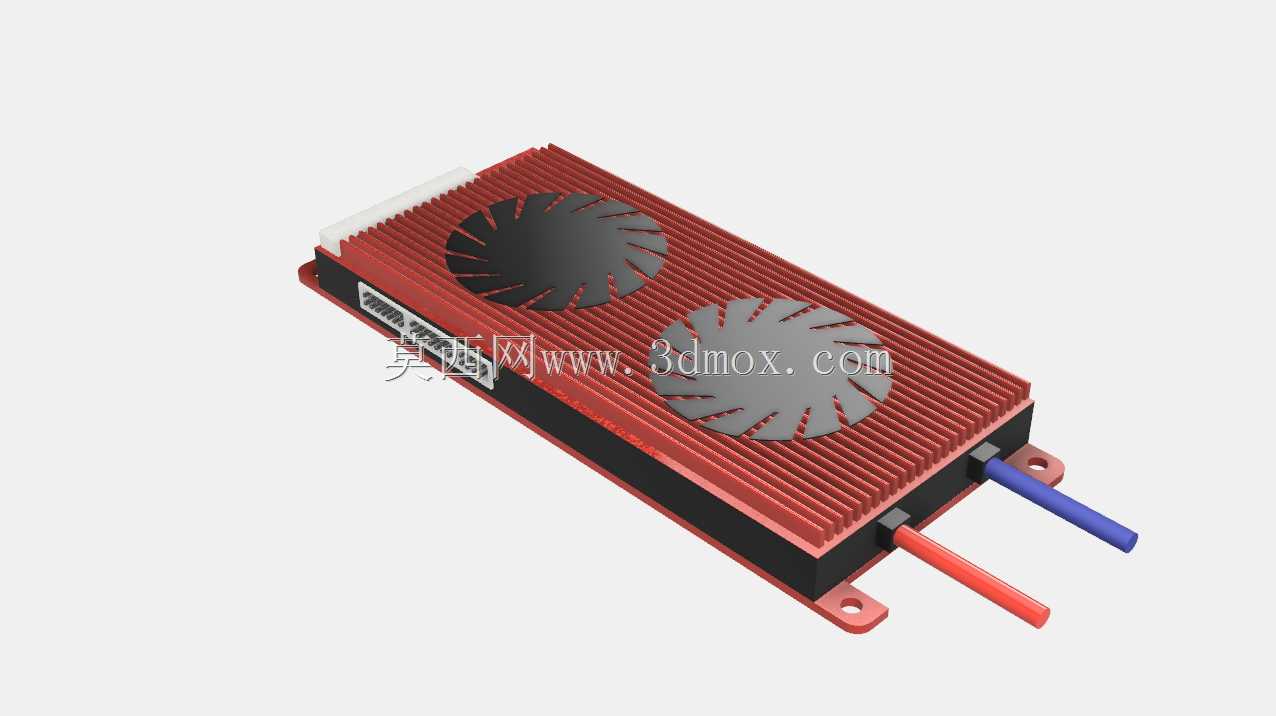

　　接口布局上，模型完整还原了所有外接接口的位置和尺寸：侧面的白色排线座是16串电芯的电压采集排线接口，每个引脚对应一串电芯的电压采集点，做了防呆卡槽设计，插反时无法插入，避免接反烧坏采集电路；相邻的两个黑色接口分别是通讯接口和电流采样接口，通讯接口的引脚定义完全匹配常规的BMS通讯协议，不用额外改线就能对接通用的监控模块；壳体一端伸出的红、蓝两个大电流接线柱，分别是电池组总正、总负的功率接线端，接线柱采用铜镀锡材质，能承载大电流通过，接线时用铜鼻子压接后锁付即可，接触电阻小，大电流放电时不会出现接线柱发烫的问题。

　　从安装边界来看，这款BMS的整体外形是扁平长方体结构，厚度控制得比较薄，安装时不需要占用太大的电池仓垂直空间，两个固定支脚的孔位间距、接线柱的伸出长度、各个接口的插拔空间都在模型里做了1:1还原，做电池包结构设计时，可以直接把这个模型导入装配体，提前校验和电芯模组、电池仓壳体、走线槽的干涉情况，预留出风扇的进风空间，避免安装后风扇被其他部件挡住影响散热，同时可以提前规划采集排线、功率线、通讯线的走线路径，计算需要的线材长度，避免实际组装时出现线长不够、走线弯折半径过小的问题。

　　很多工程师在做电池包设计时，习惯只按照BMS的平面尺寸预留安装位，忽略了散热风道、接线空间、插拔操作空间的需求，比如有的设计把BMS紧贴电池仓侧壁安装，导致风扇进风不足，大电流工况下频繁过热保护；有的把通讯接口对着电池仓内壁，后期调试时根本没法插调试线；还有的没预留接线柱的锁付操作空间，组装时扳手伸不进去没法锁螺丝，这些问题在前期三维布局阶段用精准的模型做校验，完全可以提前规避，减少后期改模、调整结构的时间成本。另外这款BMS的壳体本身做了绝缘氧化处理，安装时哪怕紧贴电芯支架也不会出现短路问题，固定支脚的位置也避开了内部的功率器件走线，不用额外加装绝缘垫片就能直接固定，能减少组装时的物料种类和装配工序。

　　从功能冗余设计来看，板载的温度采样点在模型里也对应了实际的安装位置，分别靠近功率MOS区域和接线柱区域，能精准检测最容易发热的两个位置的温度，保护逻辑更精准，不会出现局部已经过热但整体温度采样没检测到的问题。双风扇的设计也做了冗余，哪怕其中一个风扇出现故障停转，另一个风扇也能维持基础散热能力，不会立刻出现过热保护，给故障排查留出足够的时间，适配对可靠性要求高的动力、储能场景。
