轻便型代步车金属承载车架结构设计

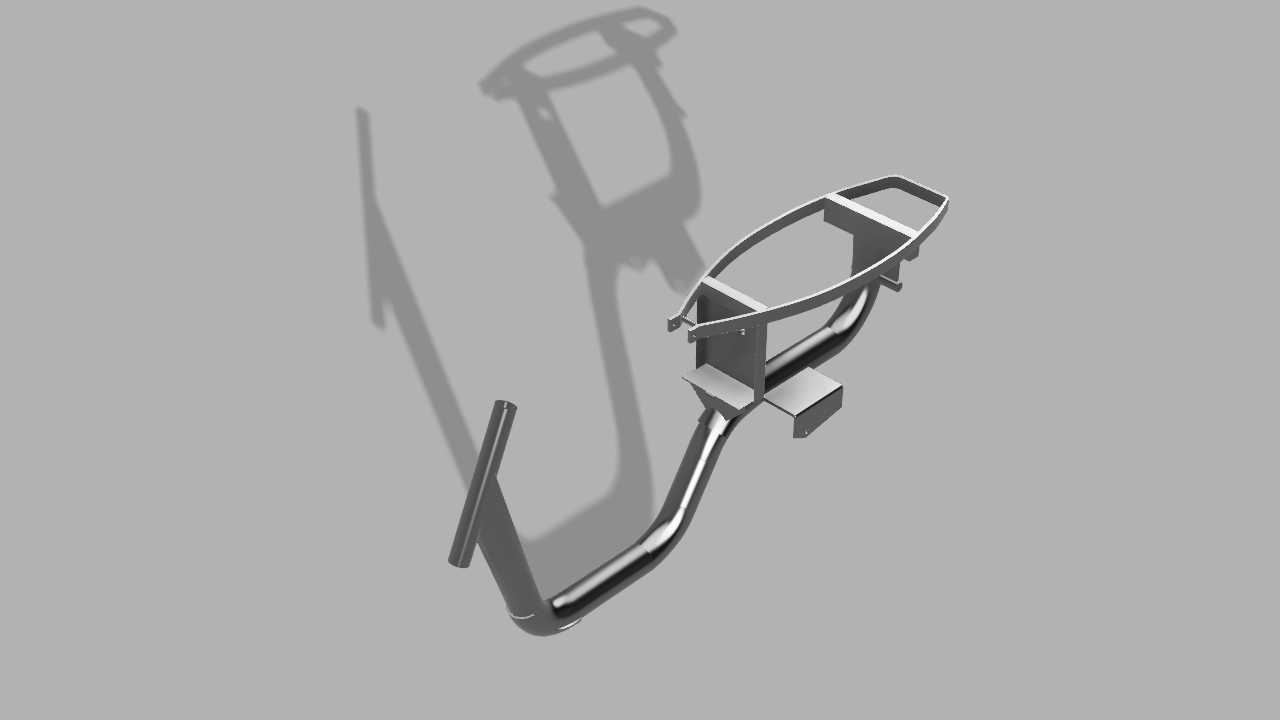

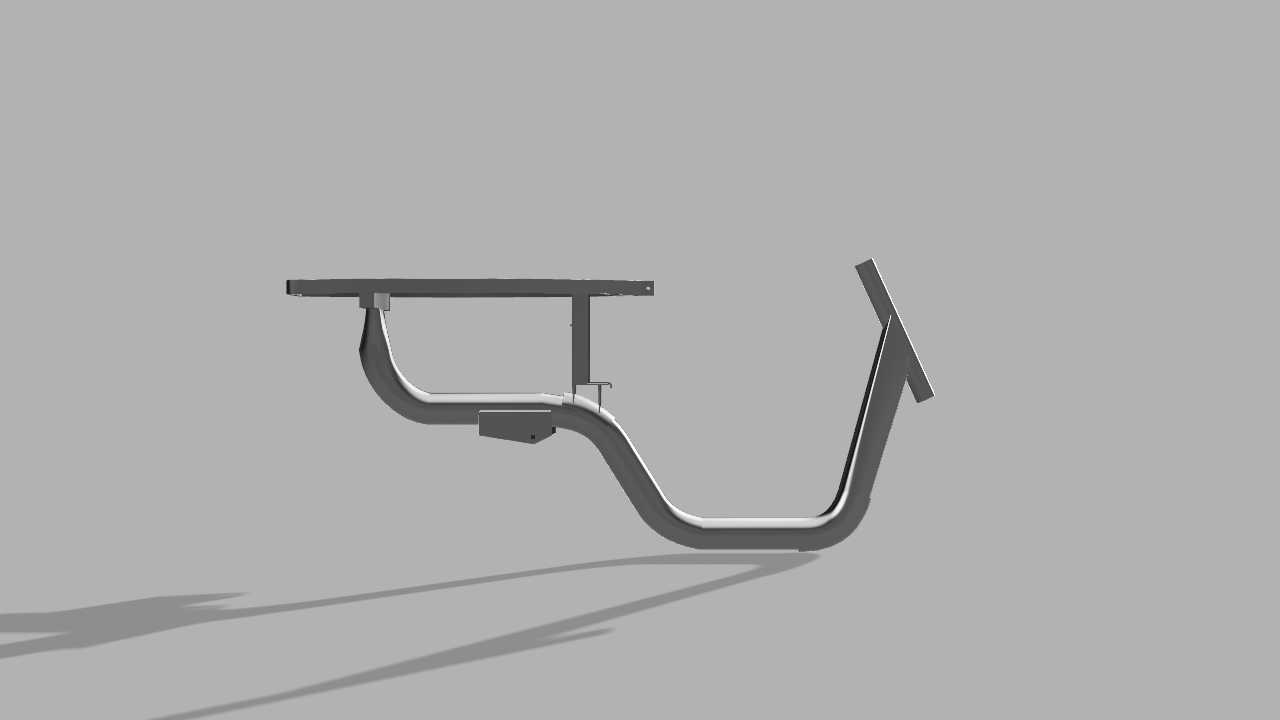

这款车架主要面向短途轻便代步类两轮载具的开发需求，适配小功率电动滑板车、轻便助力自行车这类主打便携属性的代步产品，日常使用场景覆盖城市通勤最后一公里接驳、园区短途巡检代步、校园内短途出行等，核心是在满足承载强度要求的前提下尽可能降低整体重量，方便用户在需要时提携搬运，也能降低载具行驶过程中的能耗。从结构设计逻辑来看，整个车架采用弯管一体成型作为主承载梁，主支撑管的弯曲弧度经过反复校核，既避开了前轮转向的运动干涉边界，也给脚踏区域预留了足够的放置空间，用户站立或者落座骑行时脚部不会和车架主体产生磕碰。车架上部的环形安装框是专门为车把转向立柱、前置操控模块预留的安装位，框体上预留的四个凸台安装面平面度控制在0.2mm以内，能够保证转向立柱安装后不会出现偏斜，避免行驶过程中出现转向卡滞、跑偏的问题。车架中部的两个垂直焊接支架，是用来固定电池仓与控制模块的，支架上的安装孔位采用长圆孔设计，能够兼容不同尺寸规格的电池包安装，装配时可以根据实际配重需求调整电池的前后位置，让整车重心落在前后轮的中心区域，提升行驶过程中的稳定性。车架尾部的弯折结构直接衔接后轮轮轴安装座，安装座的同轴度公差控制在0.1mm，保证后轮安装后转动顺畅不会出现偏摆，同时尾部预留的安装位可以拓展加装后挡泥板、后置物架等附属配件。设计过程中针对管件的壁厚做了梯度优化，主承载梁的受力集中区域壁厚适当加厚，非受力区域则适当减薄，在保证整体抗扭、抗弯强度满足120kg额定承载要求的前提下，尽可能减少冗余材料的使用。整个车架的安装边界经过多轮装配验证，所有外接部件的安装位都预留了足够的装配操作空间，不管是生产线批量装配还是后期售后维修更换部件，都不需要额外做切割、打孔等二次加工，管件之间的焊接位置都做了圆弧过渡处理，既能够减少焊接应力集中，提升车架的疲劳寿命，也能避免尖锐棱角划伤装配人员或者使用者。车架表面预留的喷涂挂点位置合理，后续做表面喷塑或者电泳处理时能够保证涂层均匀覆盖，不会出现积液、漏喷的问题，提升车架的防锈耐腐蚀能力，适配不同地区的使用环境。
