伽马克37kW法兰安装三相异步电动机结构

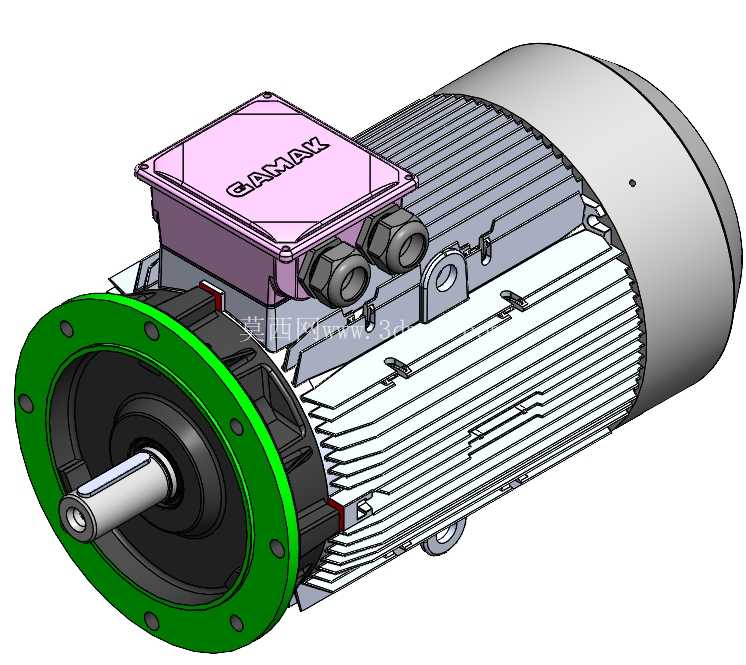

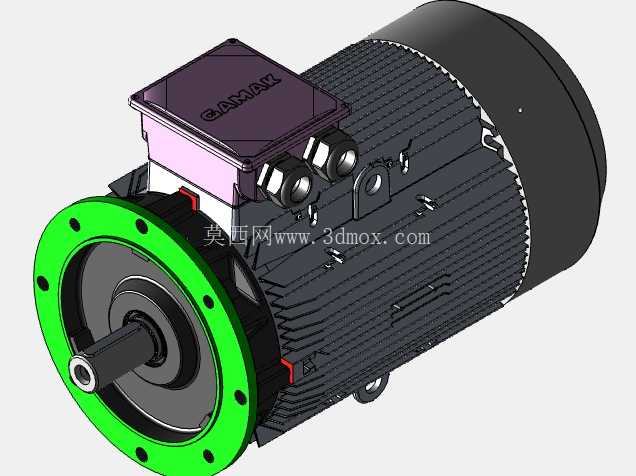

　　这款B5安装形式的37kW电动机，是工业传动系统里的核心动力输出部件，在各类通用工业场景里适配性极强，不管是配套风机、水泵类流体输送设备，还是给输送机、破碎机、金属切削机床这类重载加工输送装备提供动力，都能满足常规工况下的持续运行需求。从结构设计来看，整机采用铸铁机座搭配轴向散热筋的布局，散热筋沿着机座圆周方向均匀排布，顺着电机轴向延伸，这种设计不是为了外观规整，而是考虑到电机运行时定子铁芯产生的热量能通过机座快速传导到散热筋表面，配合转子自带的风叶转动形成的轴向气流，能把热量持续带走，避免绕组长期超温运行降低绝缘寿命。

　　接线盒设置在机座顶部靠非驱动端的位置，盒体采用倾斜密封结构，两个电缆格兰头并排布置，既可以满足主电源进线的接线需求，也预留了测温、制动等附加功能的接线空间，密封结构能阻挡车间里的粉尘、飞溅水汽进入接线腔，适配多数有轻度防护要求的工业车间环境，不用额外加装外围防护壳就能直接安装使用。驱动端采用B5法兰安装结构，绿色的端盖法兰上均匀分布安装螺栓孔，法兰止口的尺寸公差严格匹配通用安装标准，选型替换的时候只要核对止口直径、安装孔分布圆尺寸、轴伸直径和长度这几个核心安装边界，就能直接替换同功率同机座号的同类电机，不用重新加工设备的安装法兰面，能大幅缩短设备维护更换的停机时间。轴伸采用标准圆柱轴带键槽的结构，键槽的对称度、轴伸的径向跳动公差都控制在通用传动要求范围内，不管是通过联轴器直连设备输入轴，还是搭配皮带轮、链轮做远距离传动，都能保证传动过程的同轴度，减少运行时的振动和轴承额外负载。从安装边界来看，整机轴向长度从法兰安装面到非驱动端风罩尾部的尺寸，能满足多数紧凑安装空间的要求，机座上的吊环位置设置在重心正上方，车间安装的时候用吊具起吊能保持整机水平，不会出现倾斜磕碰端盖或者轴伸的情况。

　　设计过程中，驱动端轴承选用能承受径向和少量轴向载荷的深沟球轴承，非驱动端搭配同规格轴承做径向支撑，轴承室的公差配合考虑了运行时的热膨胀量，不会因为机座和轴承外圈的热胀差导致轴承卡滞，同时端盖上的轴承密封采用双唇形密封圈，既能阻挡外部粉尘进入轴承润滑腔，也能防止轴承润滑脂在运行过程中甩出，延长轴承的维护周期。整机的风罩采用钢板冲压成型，圆周方向的通风孔开孔率经过匹配计算，既不会因为开孔太小导致通风量不足影响散热，也不会因为开孔过大让外部的大颗粒杂物被吸入风腔打坏风叶。

　　在实际选型应用中，这款电机的安装尺寸完全符合通用低压大功率电机的标准规范，不需要做定制化的安装结构修改，就能直接配套到新建的工业设备上，也能作为存量设备的替换备件使用，比如工厂里老旧的同功率电机出现绕组烧毁、轴承磨损超差没有维修价值的时候，直接核对安装尺寸就能快速替换，减少生产线停机带来的损失。从结构建模的角度来看，整个模型把散热筋的细节、接线盒的密封结构、法兰安装孔的位置、轴伸键槽的尺寸都做了还原，没有做过度的简化，不管是用来做设备整体装配的干涉检查，还是用来做安装布局的模拟，都能直接调用，不用再额外补充细节结构。比如在做输送线整体设计的时候，把这个电机模型导入装配体，就能直接核对电机和旁边机架、护罩的空间间隙，提前发现安装干涉的问题，避免实际加工安装的时候才发现空间不足需要返工修改机架结构。另外，电机的底脚？不对，这款是B5法兰安装没有底脚，整个安装定位完全靠法兰止口和螺栓固定，所以建模的时候法兰止口的配合公差、安装孔的位置度都做了准确还原，能满足虚拟装配时的公差校核需求，不用再手动调整尺寸来匹配安装位。
