黑色尼龙T型三通快插气动管接头

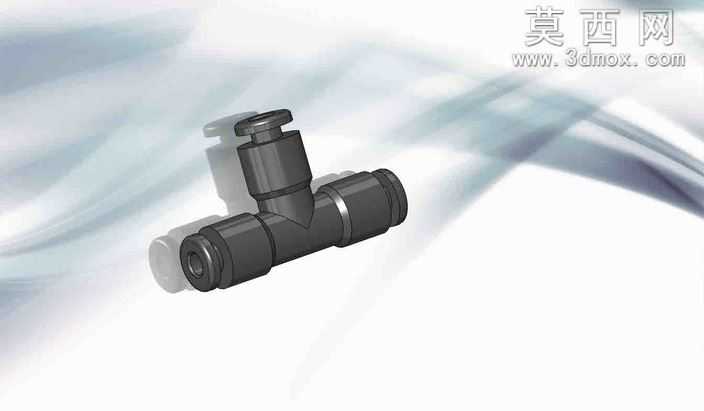

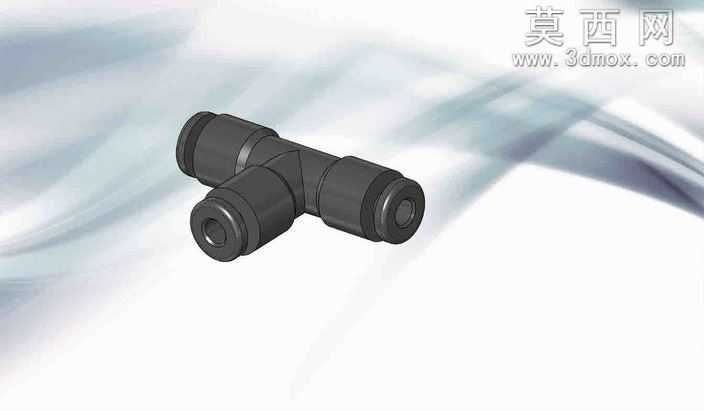

该作品为T型三通快插式管接头三维模型，建模阶段以英制5/32英寸管径为核心尺寸基准，采用SolidWorks完成全参数化建模，先通过草图绘制接头主体的三通正交轮廓，分别对三个接口的快插卡接结构、中部连通腔体进行特征拉伸与切除，还原快插接头内部的密封槽位、卡簧卡位结构，保证三个接口的同轴度与正交角度公差符合气动管路配件的设计规范。渲染阶段采用哑光黑色塑料材质，模拟玻璃填充尼龙的表面质感，调整材质粗糙度参数还原尼龙材质略带磨砂的表面效果，对接头端部的金属卡环部分赋予黄铜金属材质，区分不同部件的材质差异，添加柔和的环境光与定向光源，突出接头表面的结构棱线与快插部位的细节特征，渲染图清晰展现接头的整体形态与各部位结构比例。材质设计上，主体采用玻璃填充尼龙材质，适配-20°F至225°F的工作温度范围，可承受70°F环境下275psi的工作压力与29inHg的真空工况，O形圈采用丁腈橡胶材质保证密封性能，释放环采用黑色聚丙烯材质，兼顾按压手感与耐用性，适配交通级尼龙气管的气动连接场景。结构设计上采用等径三通布局，三个接口均为快插式结构，无需额外工具即可实现气管的快速插拔连接，内部流道做平滑过渡处理，减少气路传输的压力损失，外部的按压释放环做防滑纹理设计，方便拆卸气管时按压操作，整体结构紧凑，适用于狭小空间内的气路分支连接，建模过程中对各部件的装配间隙做合理预留，还原实物的装配关系，保证模型可直接用于装配验证与工程出图。
