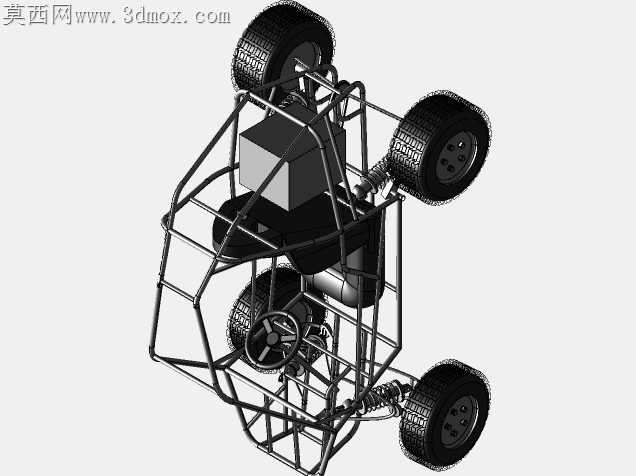

巴哈越野赛车钢管车架底盘结构设计

越野赛事里管架底盘最容易被忽略的隐患，是钢管交汇节点的应力集中——很多初版设计直接把不同管径的管材垂直硬接，飞坡落地时焊缝位置会瞬间承受数倍于静载的冲击，轻则焊缝开裂，重则整架变形。这套管架底盘在节点处理上做了很务实的取舍，所有主承力管的交汇位置都加了弧形过渡的短管衬片，没有追求极致的轻量化而削薄节点壁厚，反而在驾驶舱周边的防滚环位置把管材直径放大了一个规格，哪怕会增加几公斤重量，也能在侧翻时给驾驶员留出足够的生存空间。悬架摆臂的安装座没有直接焊在主车架管上，而是做了嵌入式的安装耳片，耳片和车架管之间预留了0.2mm的配合公差，焊装时能先通过定位销固定摆臂角度，避免焊接变形导致四轮定位参数偏差，后期调校时也不用反复切割重焊。转向机构的走线特意避开了悬架跳动的干涉区间，转向柱穿过车架的位置加了尼龙衬套，既不会因为车架震动导致方向盘麻手，也能防止砂石进入转向柱卡滞方向。动力单元的安装位做了快拆式的固定支架，支架和车架之间垫了橡胶减震垫，能过滤掉越野路面传来的高频震动，避免动力单元的固定螺栓因为长期震动松脱。座椅的安装位置比常规设计低了80mm，整车重心随之降低，过侧坡时的侧倾幅度能缩小近15%，座椅下方的车架管特意做了局部加强，能承受颠簸时驾驶员传递过来的瞬时载荷。轮胎和轮拱之间预留了足够的跳动行程，哪怕悬架被压缩到极限位置，轮胎也不会摩擦车架管，不用额外加装限位块占用行程空间。制动管路沿着车架内侧的凹槽排布，用管卡分段固定，没有裸露在车架外侧，能避免越野时被飞石打穿管路，也不会在穿越灌木丛时被树枝勾挂。油门和刹车踏板的安装座做了可调节设计，能适配不同身高的驾驶员操作，踏板表面做了防滑的齿纹结构，沾了泥水也不会打滑。整个车架的管材排布没有多余的装饰性结构，每一根钢管都承担着对应的承力作用，没有为了视觉效果添加无用的装饰管，在保证结构强度的前提下把重量控制在了合理区间，哪怕是学生团队用普通的氩弧焊机也能完成焊装，不需要特殊的加工设备，后期维护时哪根钢管变形了，直接切割更换同规格管材就行，不用整体更换车架。
