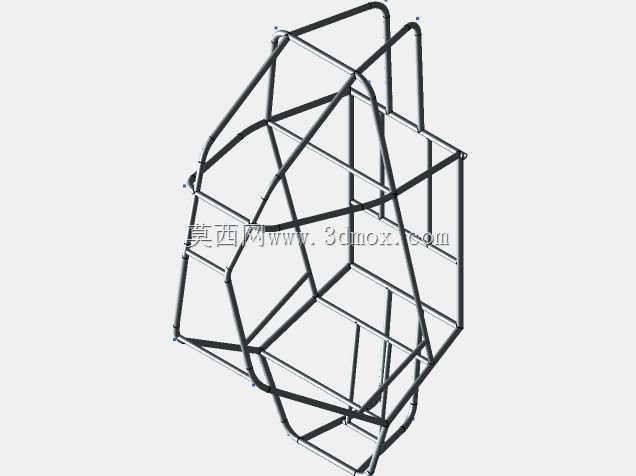

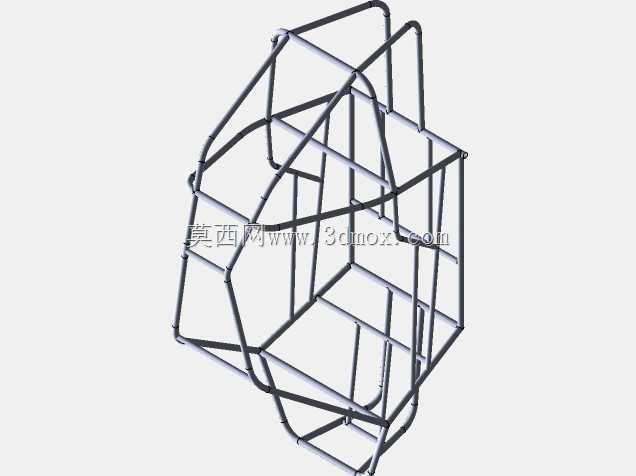

BAJA竞技全地形车钢管防滚车架结构

　　这套管状空间桁架结构面向非铺装越野竞技场景开发，核心作用是在四轮全地形车高速冲坡、飞跌落差、侧倾滑移甚至翻滚工况下，为驾乘人员围合出不变形的生存舱，同时作为整车所有子系统的安装基体。设计阶段先以驾乘人员佩戴头盔后的坐姿轮廓、方向盘操作行程、踏板踩踏边界作为硬点约束，反向推导舱内净空：肩部两侧预留护板与肘部活动余量，头部上方防滚横梁到头盔顶点保留足够安全距离，腿部前方留出转向机与制动总泵的布置空间，避免越野颠簸时肢体与杆件发生干涉。

　　杆件布局完全遵循载荷传递逻辑：主环采用大口径弯管沿乘员背部两侧向上延伸并在顶部横连，构成翻滚时的主要承力拱；前环从底盘前纵梁位置向上收拢，衔接车头减震器安装塔座；斜向支撑管从主环顶部交点向底盘前后四个角发散，把顶部冲击载荷快速分流到下部框架，避免单根杆件受集中弯矩。底盘部分采用双层边梁围合出发动机、变速箱、油箱的安装区间，横向连接杆件按照动力总成悬置点、后摇臂铰接点、前悬架摆臂固定点的位置精准布置，所有悬架硬点坐标在建模阶段就匹配全地形车的轮距、轴距参数，保证转向阿克曼特性与减震器运动行程符合越野调校需求。

　　管材衔接处全部采用相贯线切口拟合，弯管位置预留最小弯曲半径避免管壁褶皱减薄，框架外轮廓在车头位置收窄形成接近角避让空间，车尾横向延展为后防撞与附件安装提供支点，两侧下部杆件预留脚踏板、车身覆盖件的安装孔位。整套结构在保证扭转刚度的前提下剔除冗余管材，既控制整车整备质量，又能在碰撞中通过可控变形吸收冲击能量，适配大学生越野赛事的复杂竞技使用需求。
