集成式液压动力单元结构设计展示

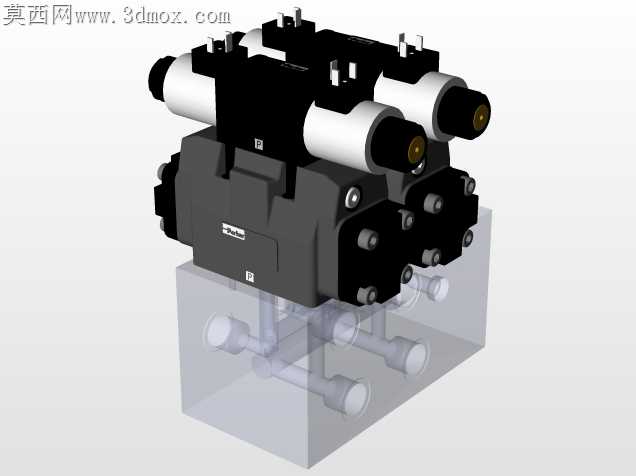

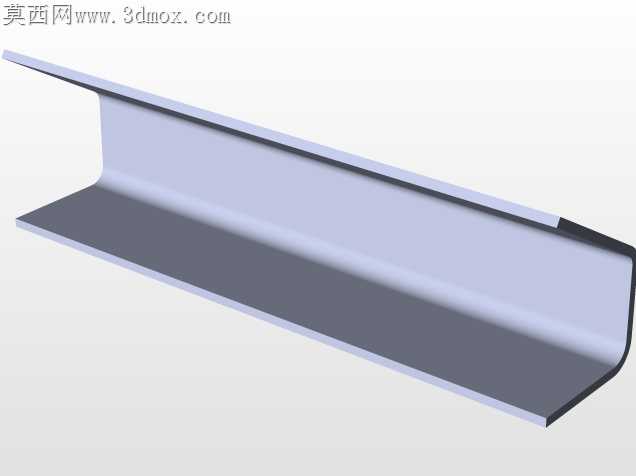

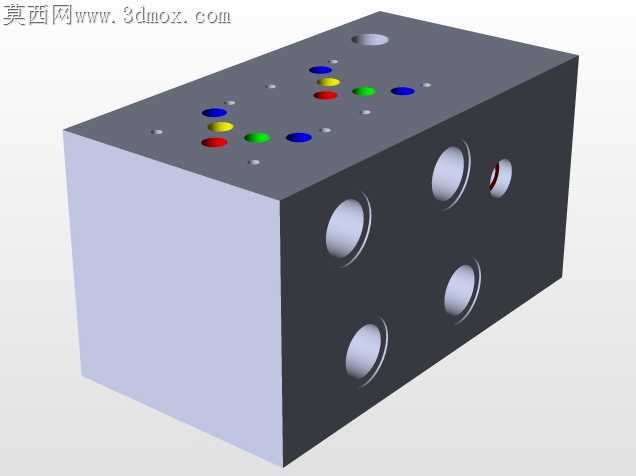

车间里零散布局的液压动力装置常出现管路磕碰漏油、阀件积灰卡滞、检修空间局促的问题，这套集成式结构的设计思路，刚好能解决不少现场落地的实际麻烦。箱体采用折边一体成型的钣金结构，边角处没有突兀的直角焊缝，既避免了转运过程中尖锐棱边刮擦液压油管的防护层，也能减少焊接应力集中带来的箱体形变，毕竟液压油箱的平面度一旦超差，顶部安装的泵组与阀座很容易出现密封面贴合不严的渗油隐患。顶部突出的阀组安装座做了下沉式定位台阶，加工时只需要保证台阶面的平面度与安装孔的位置度，不需要对整个箱体顶面做全范围精铣，能省下不少机加工工时，台阶与阀块之间预留的0.1mm密封胶槽，刚好能容纳液态密封胶固化后的厚度，不会出现胶层被挤压溢出污染油路的问题。箱体侧面预留的内嵌式安装支脚，没有采用外凸的焊接耳座，安装时可以直接嵌入设备机架的预留槽位，不需要额外留出螺栓安装的操作空间，整套装置的占地尺寸能压缩近两成，对于空间紧凑的移动式液压设备来说，这点尺寸优化能给管路排布、电气走线留出更多余量。顶部的注油口做了倾斜式挡边设计，加注液压油时不会出现油液顺着箱体顶面流挂的问题，挡边内侧的防尘密封圈能阻挡车间里的金属切削粉尘、焊接烟尘进入油箱，避免油液污染带来的泵件磨损、阀件卡滞故障。阀组外露的接口做了统一的高度对齐处理，接油管时不需要反复调整管路弯折角度，每根油管的弯曲半径都能控制在安全范围内，不会出现管路死折导致的通流面积不足、局部油温过高的问题。箱体内部的隔板位置没有采用常规的等距分隔，而是顺着油液回流的路径做了倾斜导流设计，回油带入的气泡能顺着倾斜隔板快速上浮到油箱顶部的排气区，不会被吸入泵体造成气蚀、输出压力波动的问题，隔板上的过油孔位置错开了吸油口的正前方，能避免未沉淀的杂质直接被吸入供油回路。这套结构没有追求花哨的外观造型，每一处折边、每一个台阶、每一处开孔的尺寸都对应着现场加工、装配、运维环节的实际痛点，哪怕是批量生产时，钣金下料、折弯、焊接、机加的工序都能适配常规车间的加工设备，不需要定制特殊工装夹具，装配时工人不需要反复配磨调整，单台装置的装配工时能缩短近三分之一，后期运维时拆开顶部盖板就能直接接触到所有阀件与泵组连接点，不需要拆移周边的管路与电气元件，日常更换滤芯、清理阀件的操作难度大幅降低。
