60升集成式液压供油过滤油箱装置

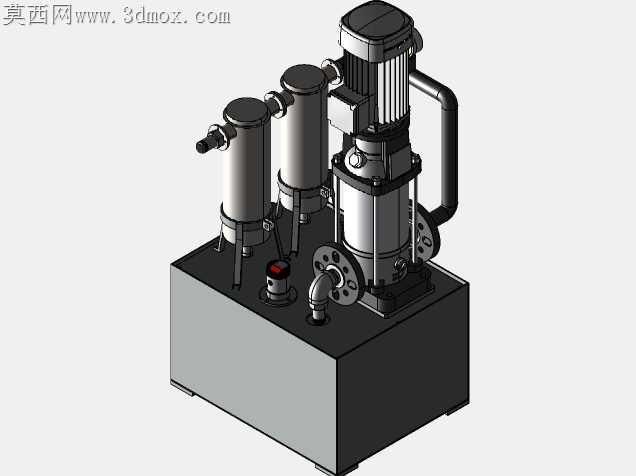

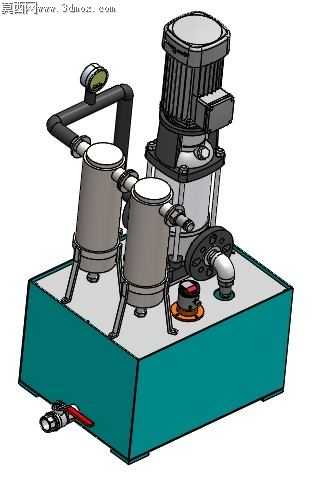

车间现场跑冒滴漏的液压故障里，近四成根源在油箱装配阶段的公差失控——油泵与箱盖结合面的平面度超差、过滤器支架焊接变形拉扯管路、侧装球阀的同轴度偏移，都会让整套液压系统在带压运行3个月内陆续出现渗油、气蚀、滤芯偏磨等问题。这套60升油箱的结构设计，完全围绕加工装配的公差容错做了细节调整。箱沿采用折边一体冲压结构，替代传统拼焊箱口，冲压折边自带3mm的安装基准面，油泵电机组、双筒过滤器的安装座直接锁附在折边平面上，不需要后续铣削加工找正，冲压成型的平面度能控制在0.1mm以内，足够满足液压元件的密封要求，省掉了焊后铣边的工序，也避免了焊接热变形导致的安装面翘曲。双筒过滤器的支架没有直接焊在箱体内壁，而是采用折弯件通过箱顶预留的安装孔穿装固定，支架底部带橡胶减震垫，油泵运行时的振动不会通过刚性焊缝传递到箱体引发共振，也不会因为焊接应力拉扯导致过滤器接口错位，现场装配时只需要对准安装孔拧紧紧固件，不需要反复掰扯管路调整接口位置。侧装的放油球阀特意做了沉台嵌入设计，球阀的安装座在箱体折弯时直接压出沉位，球阀安装后不会突出箱体侧面过多，转运过程中不会因为磕碰导致阀杆变形，沉台的密封面采用O型圈端面密封，替代传统的螺纹密封，不需要在螺纹上缠绕生料带，避免生料带碎屑进入油路堵塞阀组，装配时只要控制端面压紧力均匀，就能做到零渗漏。箱顶的空滤器、压力表开关的安装位都做了凸台结构，凸台高度10mm，避免箱顶积液顺着安装缝隙渗入油箱，凸台和箱体一体冲压成型，没有额外焊接缝隙。油泵出口的管路采用硬管弯制成型，弯管处的弯曲半径严格控制在管径的3倍以上，减少管路沿程压力损失，管端的连接法兰带定位止口，现场对接时不需要反复调整管路角度，止口卡入后就能保证同轴度，避免强行对接导致的管路内应力。箱体底部做了5度的倾斜坡度，放油口正好在坡度最低点，换油时能把箱底沉积的铁屑、油污完全排净，不会有残留积液在箱底变质污染新油。箱体外壁的焊接位置都做了圆弧过渡处理，没有尖锐棱角，喷漆时不会出现漆料堆积流挂，也避免现场运维人员被棱角划伤。整套结构没有复杂的异形曲面，所有板材都采用常规冷轧钢板，折弯、冲压、焊接都是通用机加工序，不需要定制专用工装，小批量加工时也能快速落地，装配环节不需要高级钳工反复修配，普通装配工对照装配图就能完成整套装置的组装，后期运维时更换滤芯、球阀、密封件都有足够的操作空间，不需要拆解周边元件就能完成维保作业。
