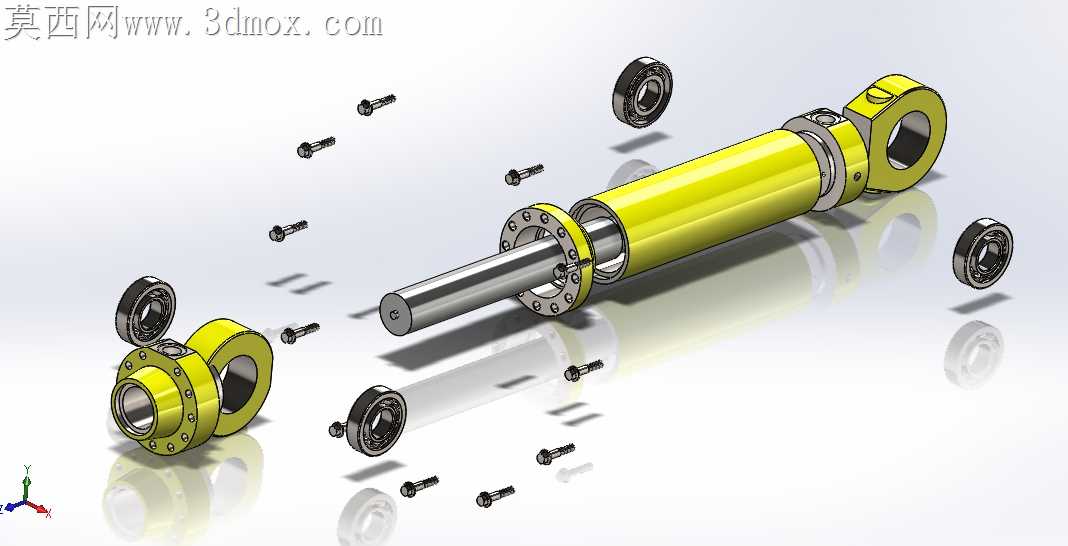

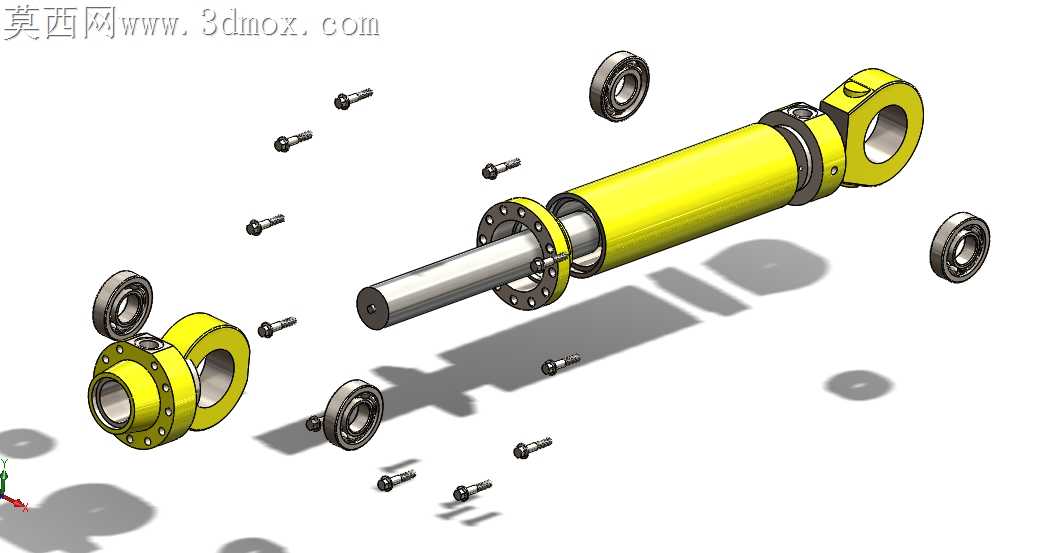

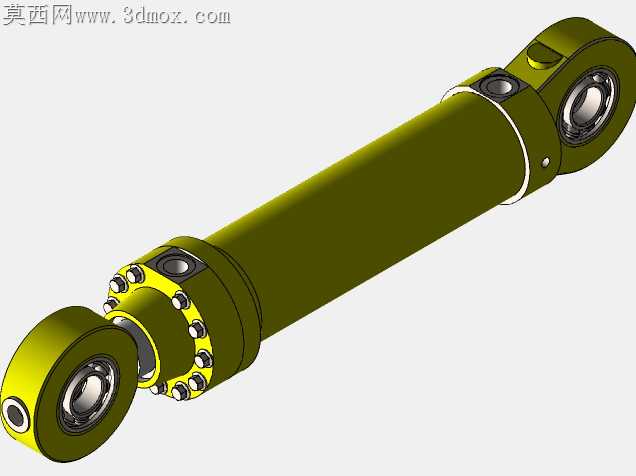

铰接式双耳环液压缸爆炸视图结构展示

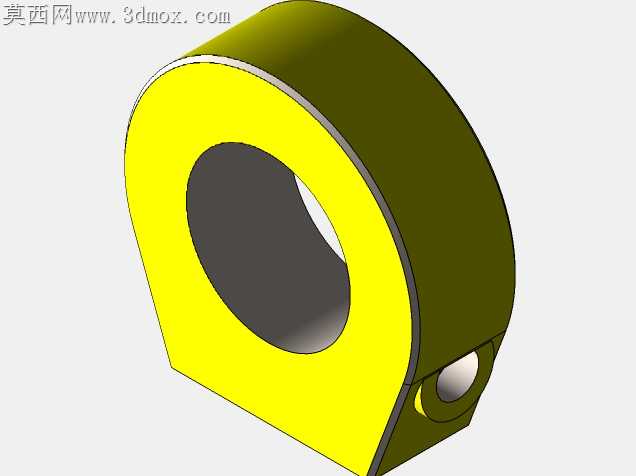

现场重载铰接工况下，常规耳环式液压缸常出现连接副偏磨、螺栓受剪断裂、密封件偏载泄漏的问题，这套拆解呈现的结构正是针对这类痛点做的适配调整。缸筒两端的法兰连接位没有采用常见的内六角沉头螺钉排布，而是将螺栓孔位沿法兰圆周做了不等距偏移，避开了缸筒内壁珩磨工序的退刀应力区，同时让每颗螺栓的预紧力传导路径避开了油口的薄壁区域，避免高压工况下油口周边出现应力开裂。两端铰接耳环内嵌的向心关节轴承没有采用过盈压装的常规方案，轴承外圈与耳环安装孔之间预留了微米级的间隙配合量，搭配孔用挡圈做轴向限位，既可以补偿安装时的同轴度误差，又能在活塞杆承受径向偏载时让轴承小幅浮动，避免活塞杆表面被硬刮伤导致密封件过早磨损。拆解后散落的内六角螺栓，螺纹段长度都做了精准控制，拧入法兰后螺纹末端不会突出到缸筒内壁，不会刮伤往复运动的活塞密封圈，也不会在缸筒内部形成紊流区裹挟液压油里的杂质。活塞与活塞杆的连接位没有采用焊接结构，而是用轴肩加锁紧螺母的组合固定，活塞外圆的导向环槽做了微小的倒角处理，装配时导向环不会被槽口切边，往复运动时导向环的磨损量能均匀分布，不会出现局部偏磨导致的爬行问题。缸盖处的密封沟槽没有照搬标准件的槽宽尺寸，针对高压往复工况把沟槽的轴向宽度收窄了0.2毫米，让组合密封件的预压缩量更贴合重载作业的压力区间，避免低压时内泄、高压时密封件被挤入间隙咬伤。两端耳环的连接孔端面都做了凸台设计，和配套设备的铰接座安装时，接触面不会被法兰盘的其他凸起干涉，连接销轴的受力集中在孔的中段，不会出现边缘应力集中导致的耳环开裂。所有外露的金属加工面都做了圆角过渡，没有尖锐的毛刺棱角，装配时不会割伤安装人员的手套，也不会在喷漆后出现应力集中导致的漆层脱落。拆解视图里把每个零件的装配顺序都直观呈现出来，现场维修更换密封件时不需要反复对照纸质手册，能直观看到每个紧固件的安装位置，避免错装漏装导致的二次故障。
