CA6140车床用戴森配件安装固定支架

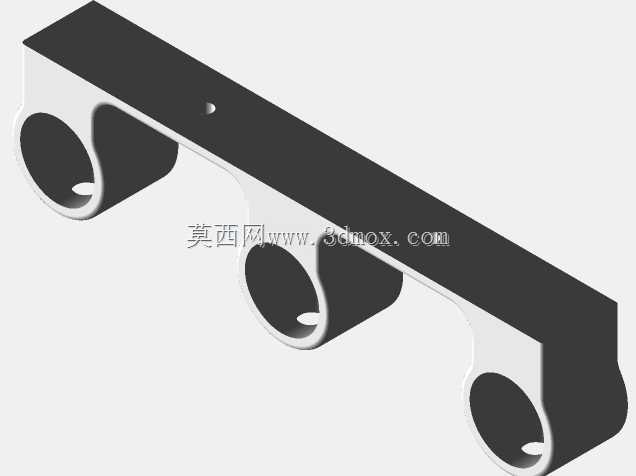

　　在普通卧式车床的日常加装改造场景中，这类多工位固定支架主要用于在床身指定位置加装外置辅助配件，解决车床原有安装位不足、外置配件固定无可靠基准的问题。从结构上看，该支架采用长条形主体承载设计，主体为等截面平直板状结构，板面上预留的单个定位小孔用于安装时的初定位，可配合定位销快速找准安装位置，避免装配时出现整体偏移。支架下方分布的三个同轴度经过校准的筒状安装座，是核心的连接承载部位，每个筒状座的内孔尺寸经过公差匹配，可直接套装在车床对应位置的光轴类固定杆上，不需要额外加工转接衬套就能实现快速装配，筒座与主体板之间采用圆弧过渡连接，既避免了直角连接处的应力集中问题，也能在长期承受设备振动载荷时减少焊缝或一体成型处的开裂风险。

　　设计这类支架时，首先要考虑的是车床运行时的持续振动工况，因此主体板的厚度选取需要兼顾刚性与轻量化，过厚会增加不必要的安装负载，长期使用可能导致配套光轴出现弯曲变形，过薄则会在振动下出现共振，导致固定的配件出现位置偏移，影响使用精度。三个筒状安装座的中心距需要严格匹配车床床身对应安装杆的实际间距，装配公差控制在过渡配合区间，既保证套装时的顺畅度，也能减少装配后的径向窜动。筒座的内孔表面粗糙度需要控制在合理范围，过于粗糙会导致装配时卡滞，过于光滑则可能在长期振动下出现轴向滑移，因此设计时预留了紧定螺钉的安装位置（图中筒座侧面的缺口即为紧定螺钉让位结构），装配完成后拧紧紧定螺钉即可实现轴向与周向的完全固定，不需要额外焊接或者粘接，方便后续的配件位置调整与拆卸维护。

　　从安装边界来看，该支架的主体板宽度控制在较窄的区间，安装后不会超出车床床身的侧边轮廓，避免影响车床原有操作空间，不会与拖板、刀架等运动部件发生运动干涉。三个筒座的轴向长度经过匹配设计，套装在光轴上后不会与周边的管线、防护罩产生剐蹭。主体板的上表面为平整安装面，可直接通过螺栓固定需要加装的外置配件，平面度经过校准，保证配件安装后的基准面与车床导轨面保持平行，避免出现安装角度偏差。在实际使用场景中，这类支架除了用于固定特定的外置辅助配件，也可根据现场改造需求，在主体板上额外加工安装孔，用于固定冷却管路支架、照明灯具座、传感器安装座等其他车床附加构件，具备一定的改造通用性。

　　结构设计上没有采用多余的加强筋结构，是因为安装位置的载荷主要为垂直于主体板方向的静载荷与小幅振动载荷，平直板结构结合三个筒座的多点支撑，已经能够提供足够的结构刚性，省去加强筋也能减少加工工序，降低制造成本，同时避免加强筋位置积存切屑、切削液，方便日常的设备清洁维护。筒座端部采用圆角过渡处理，既避免装配时锐边划伤操作人员，也能减少套装时对光轴表面镀层的刮擦，保护原有安装杆的表面质量。在建模过程中，这类支架需要重点校验三个安装孔的同轴度与中心距尺寸，同时模拟装配状态下的运动干涉情况，确保支架安装后所有运动部件的行程范围内都不会与支架发生碰撞，还要校核主体板在额定载荷下的挠度变形量，保证长期使用不会出现永久变形，影响配件的安装精度。
