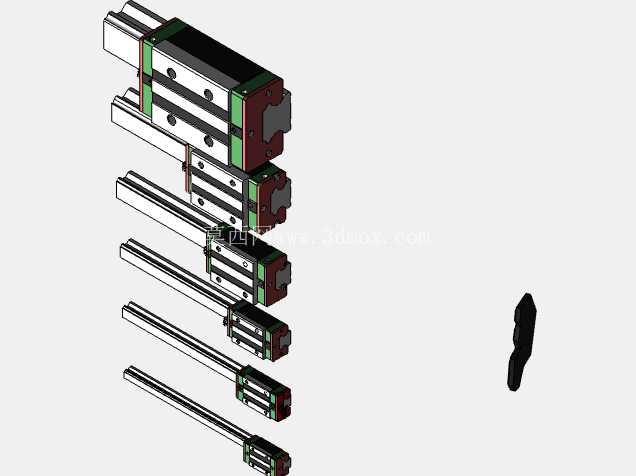

上银系列线性导轨滑块组合结构

做非标设备设计这么多年，线性导轨的选型和建模几乎是每个项目绕不开的环节，这套不同规格的导轨滑块组合，刚好覆盖了从轻载到重载、短行程到长行程的常见应用场景。先从实际安装场景说，这类导轨最常出现在自动化生产线的直线进给工位，比如点胶设备的X-Y轴移动平台、数控雕铣机的Z轴升降导向、包装机械的推料机构往复运动单元，甚至是检测设备的探针位移模组，只要是需要高精度直线往复运动的部位，基本都能看到这类结构的身影。

从功能特性来看，这套组合里的滑块采用四列圆弧接触沟道设计，能同时承受径向载荷、反径向载荷以及双向的横向力矩，相比传统的滑动导轨，滚动摩擦的阻力仅为滑动摩擦的五十分之一，低速运行时不会出现爬行现象，定位精度能稳定维持在微米级。不同长度的滑块对应不同的额定动载荷，短款滑块适合行程紧凑、负载较小的高速往复工位，长款带附加密封的滑块则适合有切削液、粉尘的加工环境，两端的刮油板能阻挡杂质进入滚道内部，延长维护周期。

设计这套结构的时候，首先要考虑的是安装基准的匹配问题，导轨的底面和侧面都做了精密磨削的安装基准面，建模时严格按照实际安装公差预留了压紧螺钉的沉孔位置，滑块的安装孔位也对应了行业通用的安装尺寸，不需要额外做转接板就能直接和市面上标准的伺服滑台、气缸连接板适配。滚道部分的建模还原了钢球的循环回路，包括回流管、保持架的结构细节，能直观看到钢球在滑块内部的循环路径，做运动仿真的时候可以直接添加滚动接触约束，模拟实际运行时的摩擦阻力和负载变形情况。

再说到尺寸和安装边界，这套导轨的截面宽度覆盖了从15mm到45mm的常用规格，单根导轨的长度可以根据实际行程拼接，建模时预留了导轨拼接的定位销孔位置，拼接处的高度差控制在0.02mm以内，避免滑块经过拼接位时出现卡顿。滑块的顶部安装孔距严格遵循通用安装标准，比如20规格的滑块，横向孔距是32mm，纵向孔距是36mm，和市面上绝大多数同规格的上银、银泰导轨安装尺寸完全互换，设备维护更换时不需要重新加工安装板。另外滑块的油嘴位置做了标准化设计，既可以从正面注油，也可以从侧面注油，适配不同安装空间的润滑管路布置，不会出现注油嘴被周边结构件挡住的情况。

实际选型应用的时候，还要考虑导轨的预压等级，这套模型里不同的滑块对应了不同预压等级的结构细节，轻预压的滑块适合焊锡机、搬运机械手这类对阻力敏感的工位，中预压的滑块适合数控机床、加工中心这类有切削负载的工位，重预压的滑块则适合冲床上下料、压力机导向这类有冲击载荷的场景。建模时还还原了滑块两端的防尘密封结构，包括底部的防尘底片，能防止导轨安装面的杂质从滑块底部进入滚道，在木工机械、石材切割设备这类多粉尘的场景下，这种双层密封结构能把导轨的使用寿命提升三倍以上。

很多刚入行的工程师做导轨选型时容易忽略安装面的平面度要求，这套模型里特意把导轨的安装基准面做了高亮标识，提醒设计时安装面的平面度要控制在0.01mm/100mm以内，导轨侧面的定位挡边高度要在3-5mm之间，太高会干涉滑块的运行，太低则起不到定位作用。另外导轨的固定螺钉扭矩也有明确的对应要求，不同规格的导轨对应不同的螺钉拧紧扭矩，建模时在螺钉孔位置做了扭矩标注的参考位置，方便后续出工程图时直接标注技术要求。

做运动仿真的时候，这套模型可以直接导入到多体动力学软件中，给钢球和滚道之间添加接触刚度参数，就能模拟不同负载、不同运行速度下的导轨变形量，提前预判高速运行时的共振问题，避免实际加工组装后出现运行抖动、精度超差的问题。对于做设备改造的工程师来说，这套通用尺寸的导轨模型可以直接套用在旧设备的改造方案里，不需要重新测绘尺寸，能大幅缩短设计周期。
