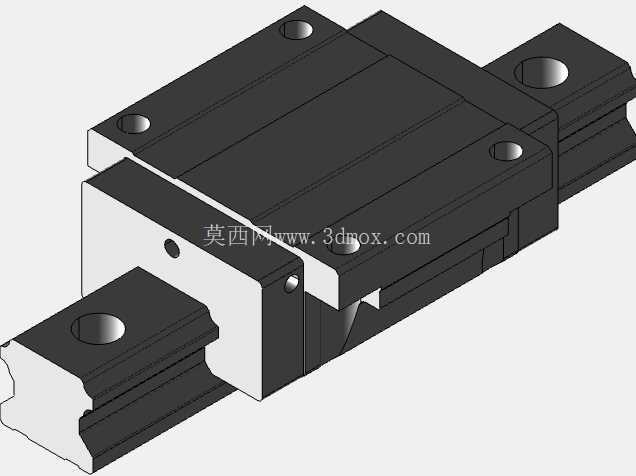

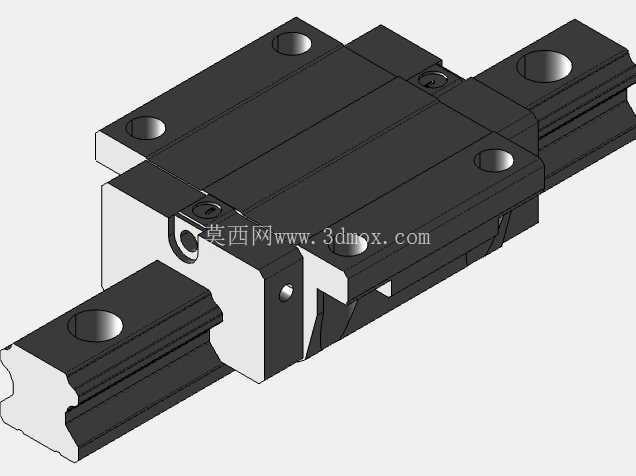

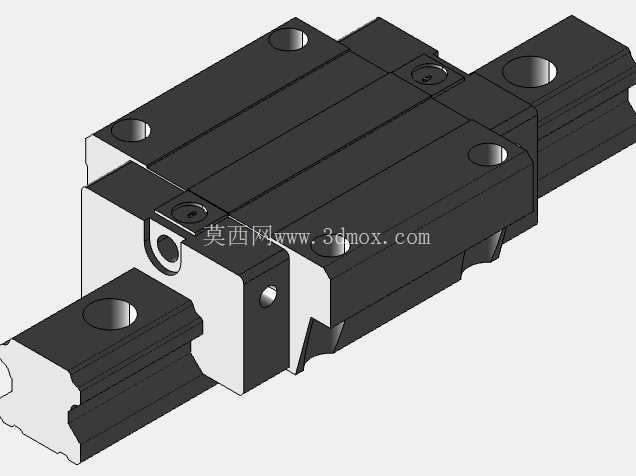

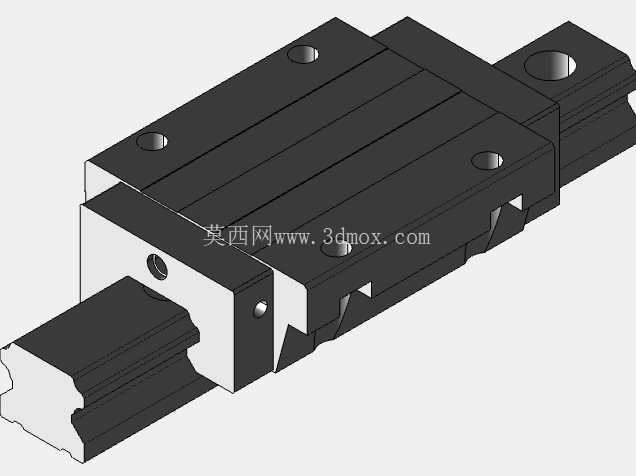

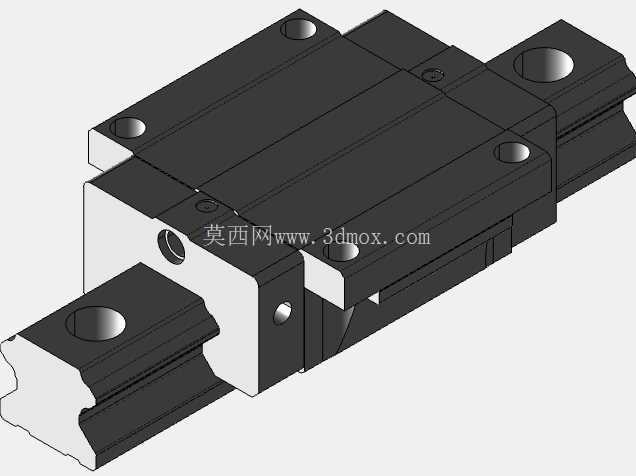

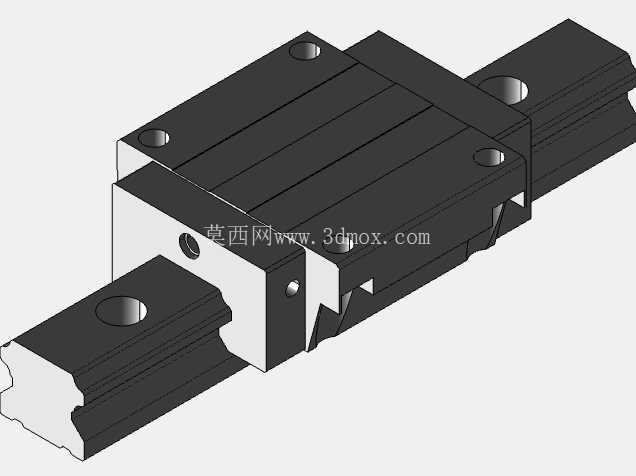

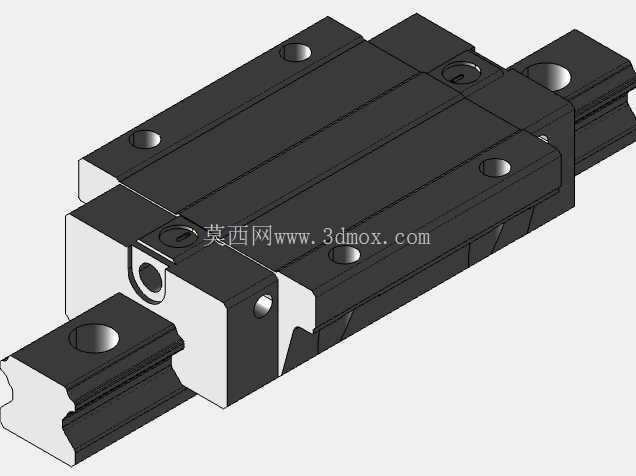

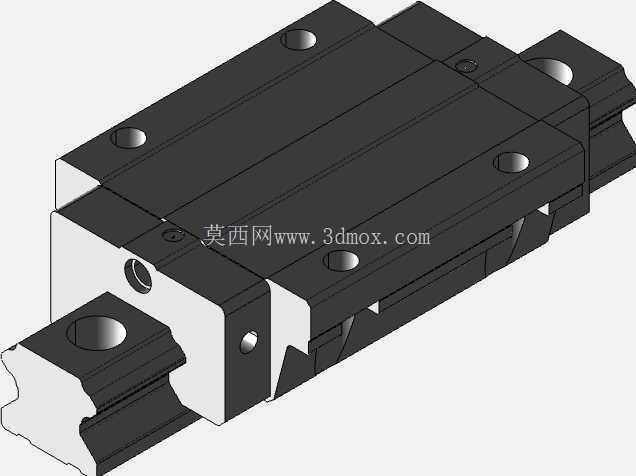

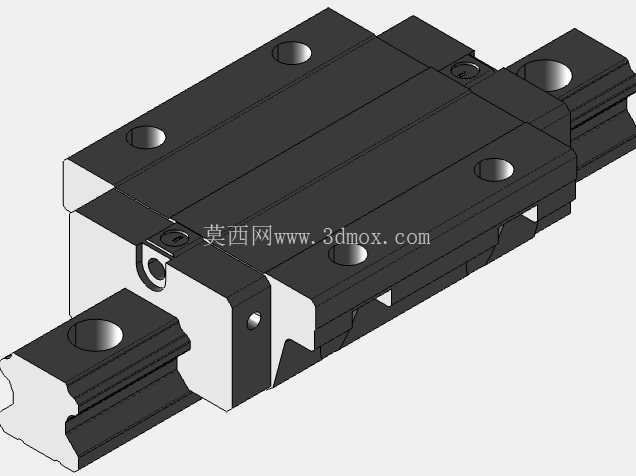

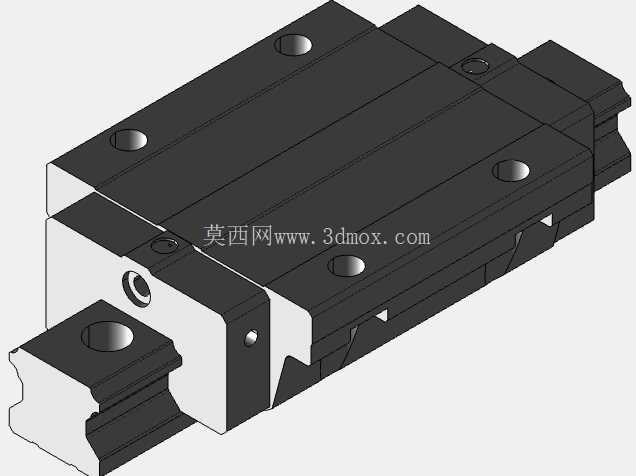

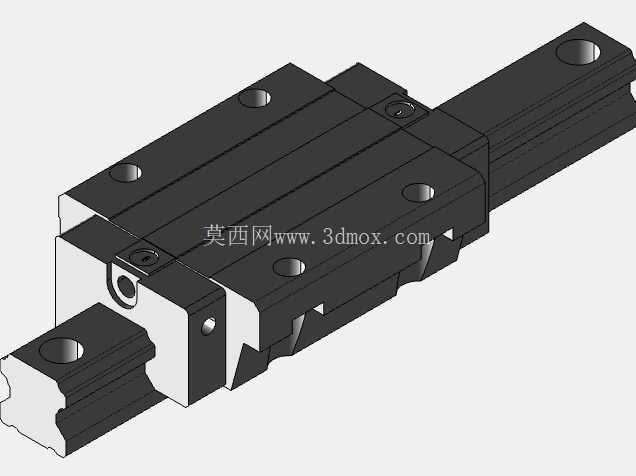

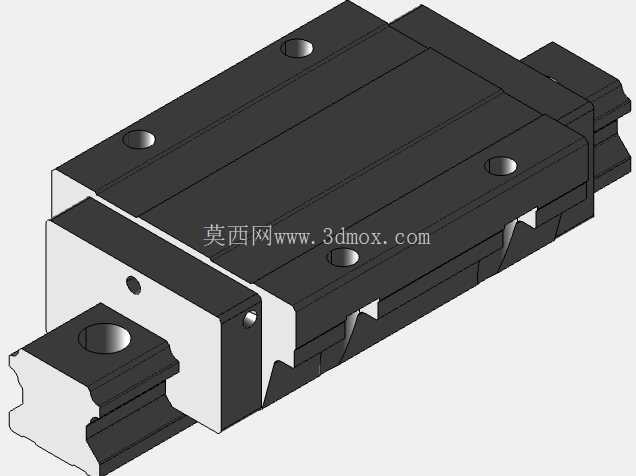

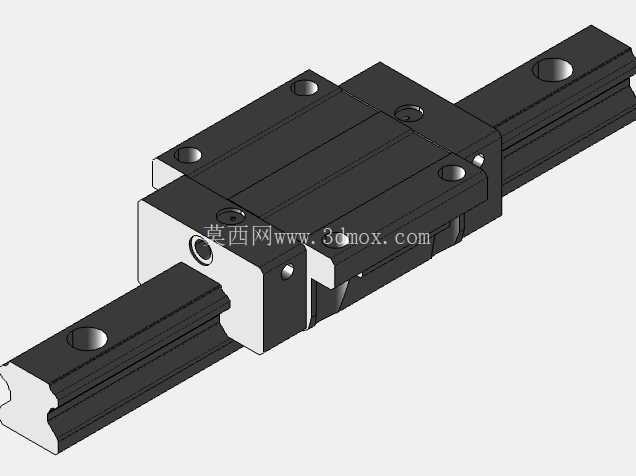

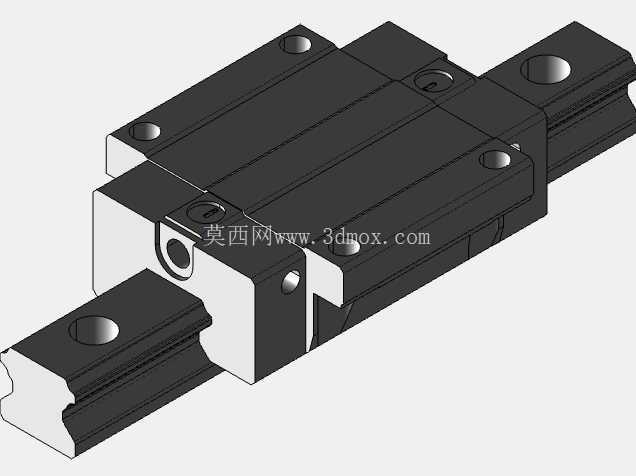

高组装法兰型直线导轨滑块组件

这款线性导向组件是自动化传动系统里的核心导向承载部件，日常在非标自动化生产线、数控机床进给轴、桁架机械手行走轴、精密检测设备位移平台这类需要高精度直线往复运动的场景里随处可见，核心作用是为运动部件提供稳定的直线运动轨迹，同时承担运动过程中的垂直载荷、倾覆力矩与侧向载荷，把运动过程中的摩擦阻力降到极低水平，保障整套运动机构的定位精度与运行平顺性。

从结构设计来看，整套组件由导轨轨体、滑块主体、内置循环滚珠、端部返向器、密封端盖、注油嘴几个核心部分组成。导轨轨体采用淬硬轴承钢加工，滚道面经过精密磨削，表面粗糙度控制在Ra0.8以下，滚道轮廓与滚珠的接触角设计为45度，这种等接触角设计可以让组件在承受上下、左右各个方向载荷的时候，刚性表现保持一致，不会出现某一方向承载能力偏弱的问题。滑块主体同样采用合金钢材质，内部加工有与导轨对应的滚道，两端的返向器做了流畅的弧形导槽设计，能让滚珠在滚道与返向器之间循环流动时不会出现卡滞，有效降低运行过程中的振动与噪音。端部的密封端盖采用耐磨橡胶材质，双唇口设计可以有效阻挡加工过程中产生的切屑、粉尘、切削液进入滑块内部，避免滚道与滚珠出现异常磨损，延长组件的实际使用寿命。滑块侧面预留的注油嘴接口，可以直接对接自动化润滑系统，定期补充润滑脂，维持滚珠与滚道之间的油膜完整性，降低长期运行的磨损速率。

在安装边界与尺寸适配方面，导轨的安装基面设计为标准平面，底部的安装孔采用沉头孔设计，可以直接用内六角螺栓把导轨固定在设备的安装基准面上，安装时需要先校准导轨的直线度，两根平行导轨的平行度公差需要控制在0.02mm每米范围内，避免出现过定位导致滑块运行卡滞的问题。滑块的顶部安装面同样加工有标准螺纹孔，用于连接需要做直线运动的负载部件，比如工作台、机械手滑座、检测探头支架等，安装时要保证负载安装面与滑块安装面的贴合度，避免出现倾斜导致滑块承受额外的倾覆力矩。这类导轨组件的单根标准长度可以根据设备行程需求拼接，拼接处需要做错位校准，保证拼接位置的滚道平滑过渡，不会出现滚珠通过拼接位置时的顿挫感。

从实际选型应用的角度来说，这类法兰型高组装滑块的安装尺寸兼容性强，相比方形滑块，法兰型的安装孔分布在滑块本体两侧，安装时不需要在工作台底部加工沉孔，直接从滑块上方穿入螺栓即可完成固定，对于安装空间受限、工作台厚度较薄的设备场景适配性更好。组件的预压等级可以根据设备的精度需求选择，轻预压等级适用于搬运、输送类对精度要求不高但需要运行顺畅的场景，中预压等级适用于数控机床、精密检测设备这类对刚性与定位精度要求较高的场景，重预压等级则适用于重载冲压送料、重型桁架机械手这类大载荷、高冲击的应用场景。在建模过程中，需要重点还原滚道的曲率参数、滚珠的循环路径、安装孔的位置公差、密封件的装配间隙，这些细节直接影响后续做机构运动仿真时的干涉检查结果，也能为后续的安装调试、维护更换提供准确的尺寸参考。很多工程师在做设备设计时，往往会忽略导轨安装时的基准面避让槽设计，这个模型里可以清晰看到导轨根部的倒角结构，对应的安装基座需要加工出对应的避让槽，避免导轨安装时根部与基座发生干涉，导致导轨无法贴紧基准面，影响整体的安装精度。另外滑块端部的注油嘴位置也做了准确还原，设计管路时可以提前预留润滑管路的布置空间，避免后续装配时出现管路与其他部件干涉的问题。
