四喷油嘴共轨燃油喷射导轨结构设计

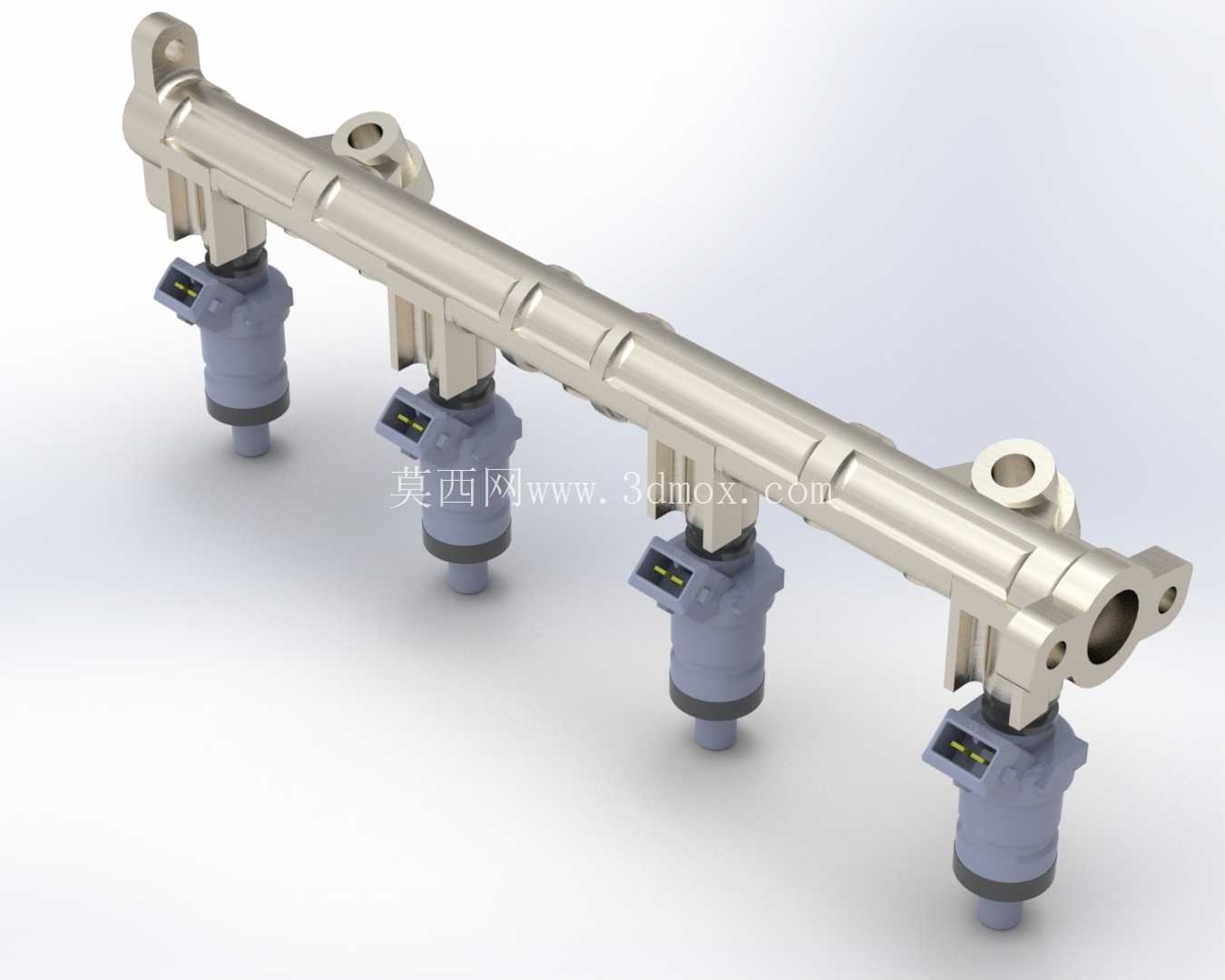

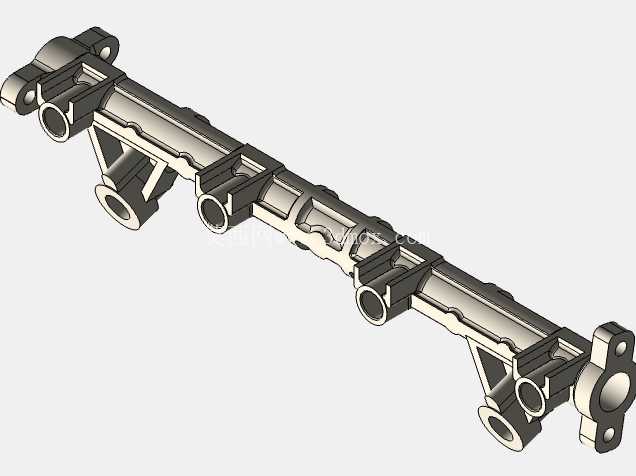

　　该共轨喷油导轨为四缸内燃机燃油喷射系统的核心承压分配部件，主要适配直列四缸乘用车汽油机的装配场景，安装位置位于发动机进气侧缸盖上方区域，整体沿气缸排布方向呈长条形轴向布置，主体轨管采用等径圆截面金属结构设计，可在高压燃油持续供给过程中保持各缸喷油压力的一致性，削弱高压油泵供油过程产生的压力脉动，避免各缸喷油量出现偏差影响燃烧效率。轨体上共设置四个喷油器安装接口，接口位置与缸盖喷油器安装孔位一一对应，每个接口都设计有定位卡接结构与密封贴合面，装配时喷油器上端插入接口后通过金属卡箍完成轴向固定，接口端面与喷油器进油端之间采用耐油橡胶密封圈实现高压密封，可承受共轨系统常规工作压力下的燃油渗漏风险。

　　轨体两端分别设置进油接口与压力检测接口，进油端通过高压油管与高压燃油泵出口连通，轨体上额外设置的两个安装支耳带有螺栓过孔，可通过固定螺栓将整个导轨总成紧固在缸盖预设的安装凸台上，支耳与轨体连接位置做了加强筋过渡处理，可降低发动机运行过程中振动带来的连接疲劳风险。设计过程中优先保证四个喷油器接口的中心距与缸盖对应孔位中心距完全匹配，接口轴线与喷油器安装轴线保持同轴，避免装配时出现别卡导致密封失效；轨体内腔做了光滑流道处理，无突兀的截面突变，可减少高压燃油在腔内流动的阻力损失，同时避免局部湍流产生的异常压力波动。

　　轨体上的安装支耳高度经过匹配计算，保证装配完成后喷油器下端可顺利伸入进气道对应安装位置，不会与缸盖周边的气门机构、进气歧管等周边部件产生运动干涉；整体结构在满足承压强度要求的前提下尽可能做了轻量化处理，轨管壁厚经过强度校核，既可以承受系统最高工作压力下的爆破强度要求，又不会因壁厚过大增加不必要的总成重量，降低发动机上部的整体载荷。每个喷油器接口旁都设计有卡接卡槽，用于固定喷油器的线束卡扣，可将喷油器驱动线束规整固定在轨体侧面，避免发动机运行过程中线束晃动与周边高温部件接触产生老化破损，同时也便于整车装配时的线束布线作业。

　　轨体端部的压力检测接口采用标准锥面密封结构，可适配燃油压力传感器的安装，实时反馈轨腔内燃油压力给ECU，实现喷油量的精准闭环控制；进油接口位置设置了金属滤网安装槽，可过滤高压燃油中携带的微小杂质，避免杂质进入喷油器造成针阀卡滞或者喷孔堵塞，延长喷油器的使用寿命。整个导轨总成的外形轮廓沿轴向无突出的突兀结构，可适配发动机舱内的紧凑布置空间，安装时仅需拧紧两个固定螺栓即可完成定位，装配工序简单，便于生产线批量装配以及后期售后维护拆卸。轨体表面采用硬质阳极氧化处理，可耐受燃油的长期腐蚀以及发动机舱内的高低温交变环境，避免长期使用后出现锈蚀或者表面层脱落污染燃油的问题。
