ABB高性能伺服驱动电机三维结构

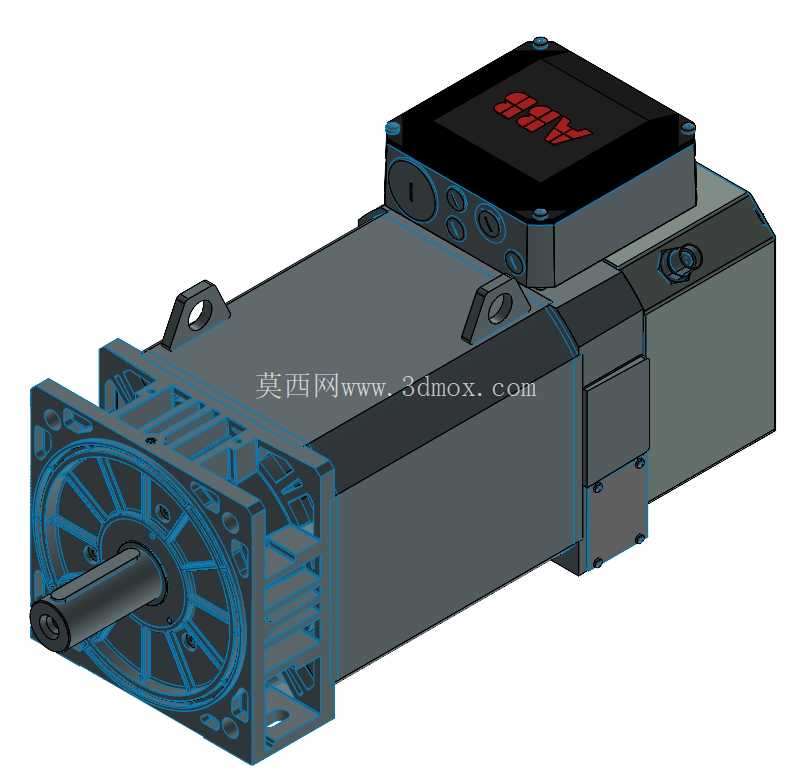

这款伺服驱动电机的三维结构还原，完全围绕工业现场实际安装与传动需求搭建，没有做多余的外观美化处理，所有结构特征都对应实物的功能逻辑。从输出端的法兰安装面开始，前端盖的安装孔位严格遵循标准伺服电机的安装尺寸规范，止口直径、孔位分布圆、轴伸长度与键槽尺寸都做了精准还原，设计人员在做设备布局时，可以直接调用这个模型校核安装边界，不需要反复核对二维样本的尺寸参数，能避免后期装配时出现干涉问题。

在实际工业场景里，这类电机常被用在高精度数控机床的进给轴驱动、工业机器人的关节动力输出、自动化生产线的精准输送工位，还有压铸、冲压周边设备的精准位移控制环节，对动态响应速度、扭矩输出稳定性有很高要求。模型里的输出轴采用了标准的平键连接结构，轴肩位置做了对应的退刀槽设计，能保证联轴器或者同步带轮安装时的轴向定位精度，不会出现传动件窜动的问题。前端盖的散热筋结构不是装饰性设计，实际运行时前端轴承位置是发热集中区，这些径向分布的散热筋能增大和空气的接触面积，配合后端的散热结构形成空气对流通道，降低连续高负载运行时的轴承温升，延长润滑脂的使用寿命。

机身部分的壳体采用了方形叠片结构设计，和传统圆形机壳电机不同，方形结构的四个平面可以直接安装安装支架，不需要额外加装抱箍，在设备内部安装时能节省径向空间，尤其是在多轴排布的紧凑设备里，方形机壳的空间利用率优势非常明显。机身上的吊环安装位做了完整的特征还原，大扭矩规格的电机自重较大，设备组装或者后期维护时，可以通过吊环完成吊装作业，避免人工搬运出现安全隐患，也能防止磕碰损坏电机的连接端口。

顶部的接线盒结构做了分层设计，强电动力接线端子和弱电反馈端子做了物理隔离，避免动力线的电磁干扰影响编码器的信号传输，这也是工业伺服电机和普通异步电机的核心区别之一。接线盒的防护盖板做了密封槽的结构预留，实际装配时配合密封圈可以达到IP65左右的防护等级，能适应车间里有切削液、金属粉尘的复杂工况，不会因为杂物进入接线盒造成短路或者信号故障。接线盒侧面的电缆接头位置也做了标准的螺纹接口还原，设计人员在做布线规划时，可以直接匹配对应的防水电缆接头尺寸，预留足够的线缆弯曲半径。

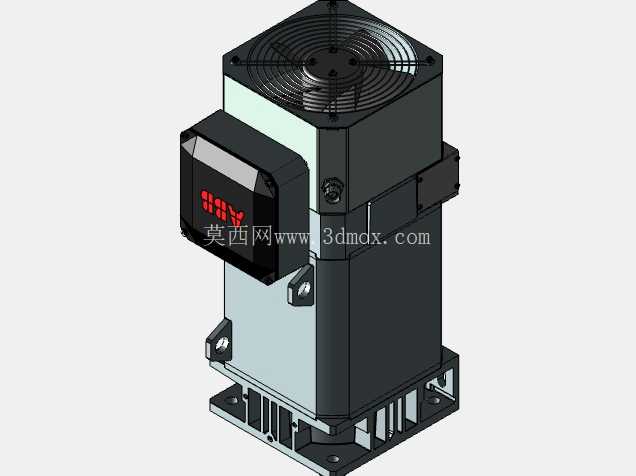

后端的编码器安装舱做了独立的腔体结构，和电机的主腔体完全分隔，即使电机内部出现润滑脂渗漏的情况，也不会污染编码器码盘，保证位置反馈的精度。后端盖同样设计了散热结构，和前端的散热筋形成贯通的风道，当电机配套独立散热风扇时，气流可以从后端进入，顺着机身的散热通道从前端排出，带走定子绕组产生的热量，保证电机在低速大扭矩运行时不会出现过热退磁的问题。

从建模逻辑来看，整个模型采用了自上而下的装配设计思路，以定子组件的轴线为全局基准，所有零部件的装配约束都围绕这条基准轴线搭建，转子组件、前后端盖、轴承、接线盒的装配关系完全和实物一致，没有出现错位或者装配间隙不合理的问题。设计人员在做整机设备的运动仿真时，可以直接给输出轴添加旋转驱动，模拟电机实际运行时的传动状态，校核和周边传动部件的运动干涉情况，也可以用来做设备的三维布线演示，检查动力线缆和反馈线缆在电机全行程运动时会不会出现拉扯或者剐蹭。

在安装边界校核方面，模型还原了电机所有外凸结构的最大轮廓尺寸，包括接线盒的顶部高度、吊环的最大外伸尺寸、输出轴的最大伸出长度，设计人员在做设备布局时，不需要额外给这些结构预留多余的安全间隙，直接按照模型的外轮廓做空间避让即可，能最大化利用设备内部的安装空间，避免因为尺寸估算不准造成后期结构返工。机身上的铭牌安装位、接地端子位置也都做了特征还原，符合电气设备的安全规范要求，在做三维布线时可以直接预留接地线缆的连接路径，保证设备的电气安全性能达标。
