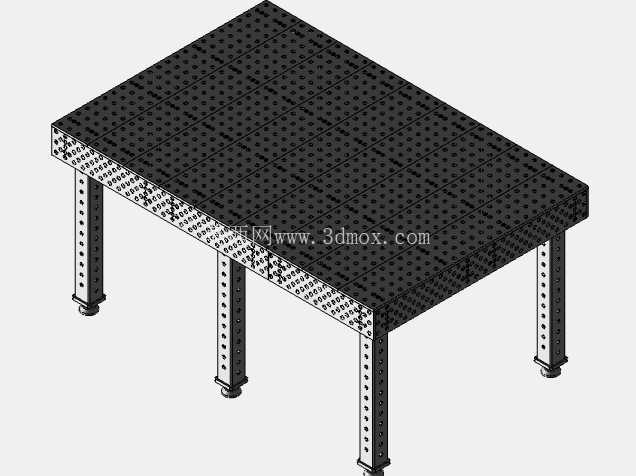

多孔柔性三维焊接夹具工作台结构

在金属结构件焊接加工的车间场景里，这类带多孔阵列台面的焊接工作台是工位核心承载工装，和普通固定式焊接平台不同，它的核心价值是通过台面与支腿上的标准化孔系，实现不同规格焊接夹具的快速装夹定位，不需要每次针对工件重新划线、搭焊临时定位块，能大幅缩短中小批量结构件的焊前准备周期。从结构设计逻辑来看，台面采用加厚钢板整体加工成型，台面的孔位按照等间距矩阵排布，孔的直径与孔间距遵循通用焊接工装的接口标准，所有孔的位置度公差控制在±0.1mm以内，保证装夹附件插入后定位精度一致，不会出现孔位错位导致夹具无法安装的问题；台面边缘同样加工有同规格的阵列孔，方便扩展安装侧面定位挡块、角度支撑件，适配带折边、立板结构的工件装夹需求。支腿部分采用方形空心型钢制作，每根支腿的两个相邻立面也加工有和台面同规格的等距孔，一方面可以通过孔位配合插销实现工作台面的高度调节，适配不同身高操作人员的作业高度，或是匹配自动焊接机械臂的作业行程范围；另一方面支腿上的孔位也可以安装延伸托架，承托超长工件的外伸段，避免长工件焊接时因自重产生挠度变形，影响焊后尺寸精度。支腿底部配置可调式脚杯，安装时可以通过调节脚杯的螺纹伸出长度，将整个工作台面调整至水平状态，即使车间地面存在一定的平整度误差，也能保证台面水平度满足焊接作业要求，避免工件放置时出现滑移、倾斜。实际应用中，这类工作台可以覆盖从薄板五金件到中型钢结构件的焊接作业，配合快速夹钳、定位角尺、可调支撑等标准孔系附件，能快速拼搭出针对不同工件的定位装夹系统，焊完后只需要拔出插销就能拆除所有定位件，快速切换到下一种工件的装夹状态，特别适合多品种、小批量的金属加工车间，或是新产品试制阶段的焊接工位使用，相比传统的固定式焊接平台，它的工装复用率能提升60%以上，同时减少了临时定位块焊接、打磨对台面的损伤，延长工作台的整体使用寿命。设计时需要重点考虑台面的刚性，因为焊接过程中会存在焊接应力、工件装夹的压紧力，甚至是焊工偶尔的锤击校正力，所以台面钢板的厚度需要根据额定承载重量选型，孔位加工时要避免孔边缘出现应力集中，所有孔口做轻微倒角处理，既方便夹具插销快速插入，也能减少孔口磕碰产生的毛刺影响定位精度。安装边界方面，这类工作台的摆放需要预留足够的周边操作空间，通常台面四周需要留出至少800mm的操作距离，方便人员走动、放置焊枪、清理焊渣，支腿的安装 footprint 要略小于台面尺寸，保证相邻工作台可以紧密拼接，扩展成大尺寸的焊接平台，适配超长、超宽结构件的焊接需求。另外，台面的平面度是核心精度指标，加工完成后需要经过时效处理消除焊接和机加工产生的内应力，避免使用一段时间后台面出现变形，导致孔位错位、工件定位精度下降；支腿与台面的连接采用高强度螺栓配合定位销固定，保证连接刚性，避免重载时台面出现晃动。在焊接作业过程中，多孔结构也方便焊渣的清理，部分焊渣会直接从孔中落到台面下方，不会在台面积攒影响工件放置，日常维护只需要定期清理孔内的焊渣飞溅，检查孔位是否有磕碰变形，就能长期保持装夹精度。
