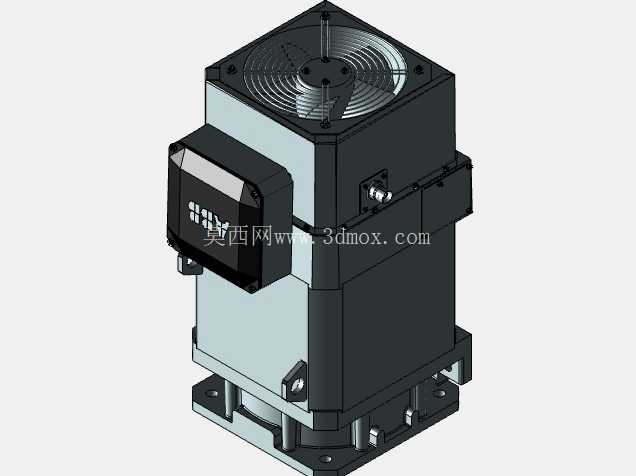

ABB M3EB系列工业异步伺服电机结构

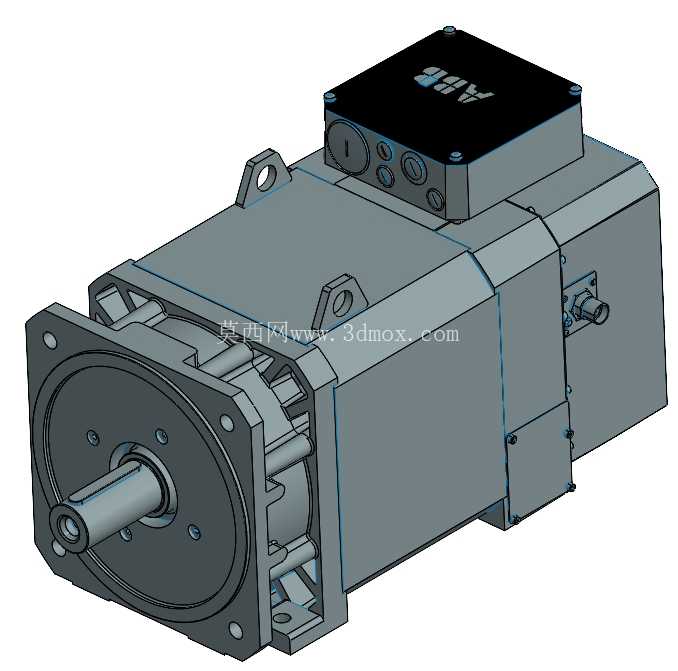

　　这款电机的三维结构还原度覆盖了从前端安装法兰到后端接线盒的全部装配细节，在做产线动力单元选型校核时，能直接提取安装面的孔位坐标、轴伸长度与键槽尺寸，省去翻查纸质样本反复核对参数的步骤。前端采用方形法兰安装结构，法兰端面的定位止口做了明确的几何特征还原，安装孔为通孔设计，适配卧式机床主轴传动、重型输送线驱动这类对安装同轴度要求较高的场景，轴伸端的平键槽、轴端螺纹孔都做了细节建模，方便设计人员直接匹配联轴器、带轮等传动连接件的配合尺寸，避免出现轴孔配合公差不匹配、键槽位置错位的装配问题。

　　机壳部分采用带散热筋的一体化铸铝结构建模，散热筋的排布方向顺着电机轴向布置，实际运行时能配合端部风叶形成轴向风道，带走定子绕组产生的热量，机壳上部的吊环安装位也做了特征还原，针对160A机座号的电机重量，吊环位置的受力点刚好落在机壳重心的正上方，车间装配吊装时不会出现侧倾风险，能减少现场安装的对位难度。后端的接线盒部分做了独立的模块化建模，接线盒的进线口、内部接线端子排的安装位都有清晰的结构体现，接线盒盖的密封槽特征也做了还原，实际应用中能适配IP54以上的防护等级，在有切削液飞溅的机床加工车间、多粉尘的压铸生产车间都能稳定运行，不会因为粉尘、液体侵入导致接线端子短路。

　　从设计思路上看，这款电机的结构把维护便利性放在了重要位置，后端的编码器安装位、轴承端盖的固定螺栓都预留了足够的操作空间，现场更换轴承、校准编码器位置时不需要拆解整个电机主体，能大幅缩短设备停机维护的时间。模型里的安装边界尺寸做了精准的几何约束，电机总长、法兰安装面到轴伸端面的距离、机壳外径、底部安装脚的孔距都能直接作为布局参考，在做设备整体布局设计时，可以直接把模型导入装配体，核对电机与周边传动部件、防护钣金的安全间隙，避免出现安装时电机和周边结构干涉的问题。

　　定子与转子的装配间隙在模型里也做了符合实际工艺的预留，能直观体现电机的气隙均匀度设计，这部分结构直接影响电机运行时的振动值和噪音水平，实际生产中这类大功率伺服电机的气隙控制精度直接决定了低速运行时的扭矩输出稳定性，在机床主轴驱动这类需要低速大扭矩输出的场景里，均匀的气隙设计能避免主轴转动时出现爬行现象，保证零件加工的表面粗糙度。接线盒侧面的航空插头接口做了细节还原，这类接口采用快插式设计，现场接线时不需要拧动多颗固定螺栓，能减少电气安装的工时，接口的防水密封圈结构也有体现，能适应复杂的工业现场环境。电机侧部的铭牌安装位做了沉台设计，安装铭牌后不会突出机壳表面，避免设备运输、安装过程中铭牌被剐蹭脱落，导致后续维护时无法核对电机参数。从实际应用场景来看，这款电机除了适配金属切削机床的主轴驱动，还能用于重型包装机械的主传动、橡塑机械的挤出驱动、自动化立体仓库的堆垛机行走驱动这类需要宽调速范围、高过载能力的场合，模型里的所有外部接口尺寸都和实物一致，设计人员在做配套设备开发时，可以直接基于这个模型设计电机安装座、传动连接结构、冷却管路布局，不需要反复测量实物尺寸，能大幅缩短设备开发的周期，减少设计阶段的尺寸校核错误。
