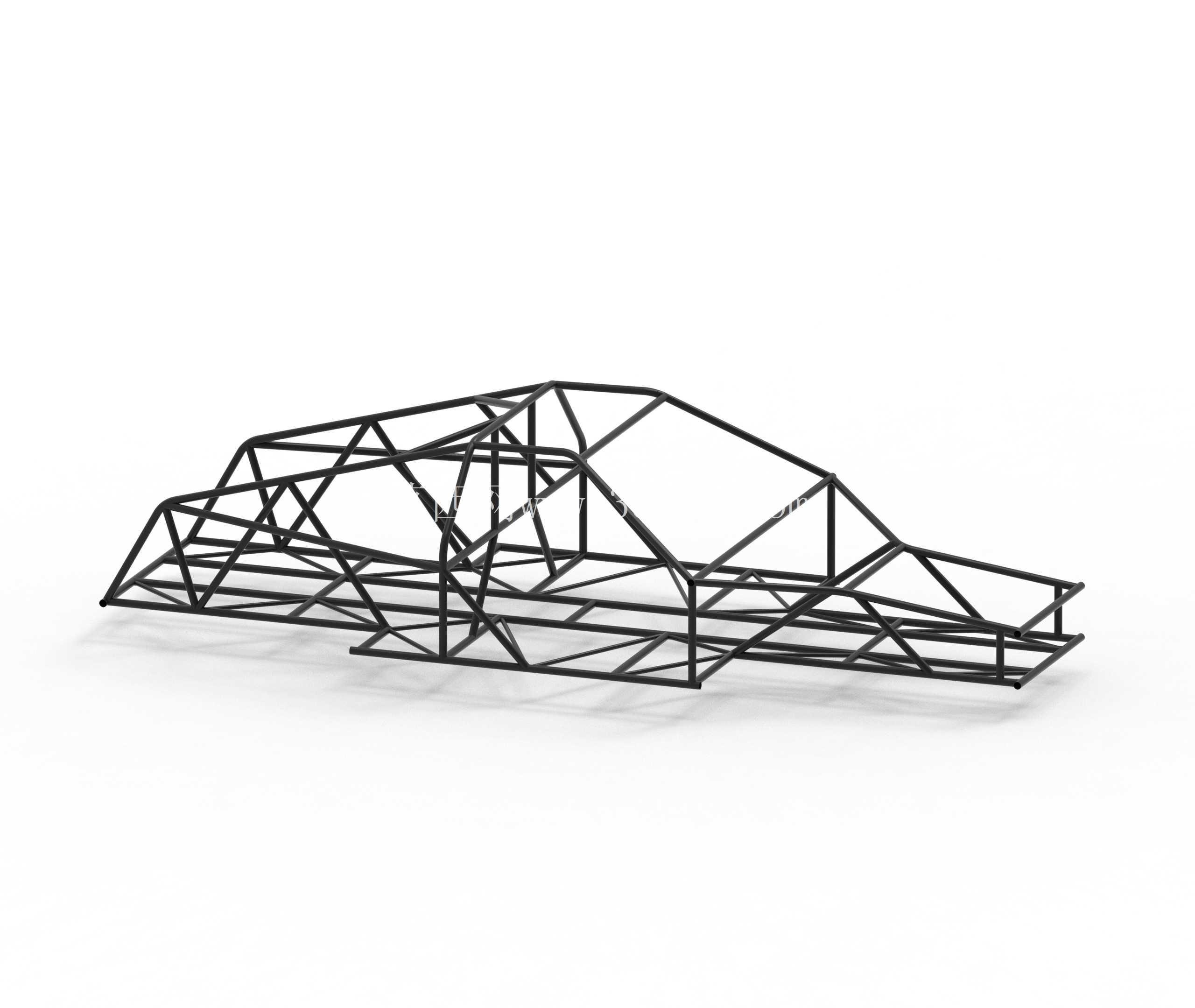

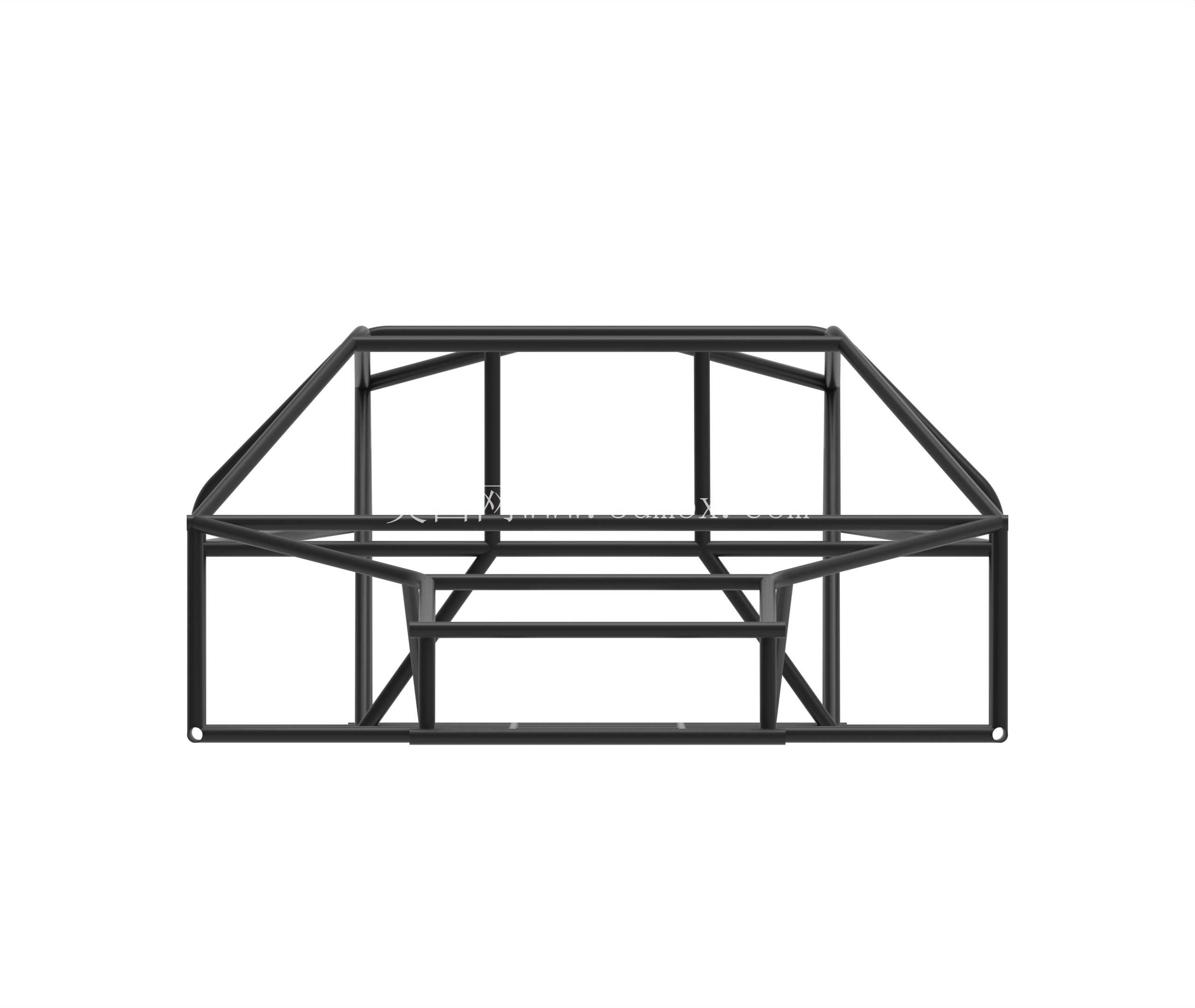

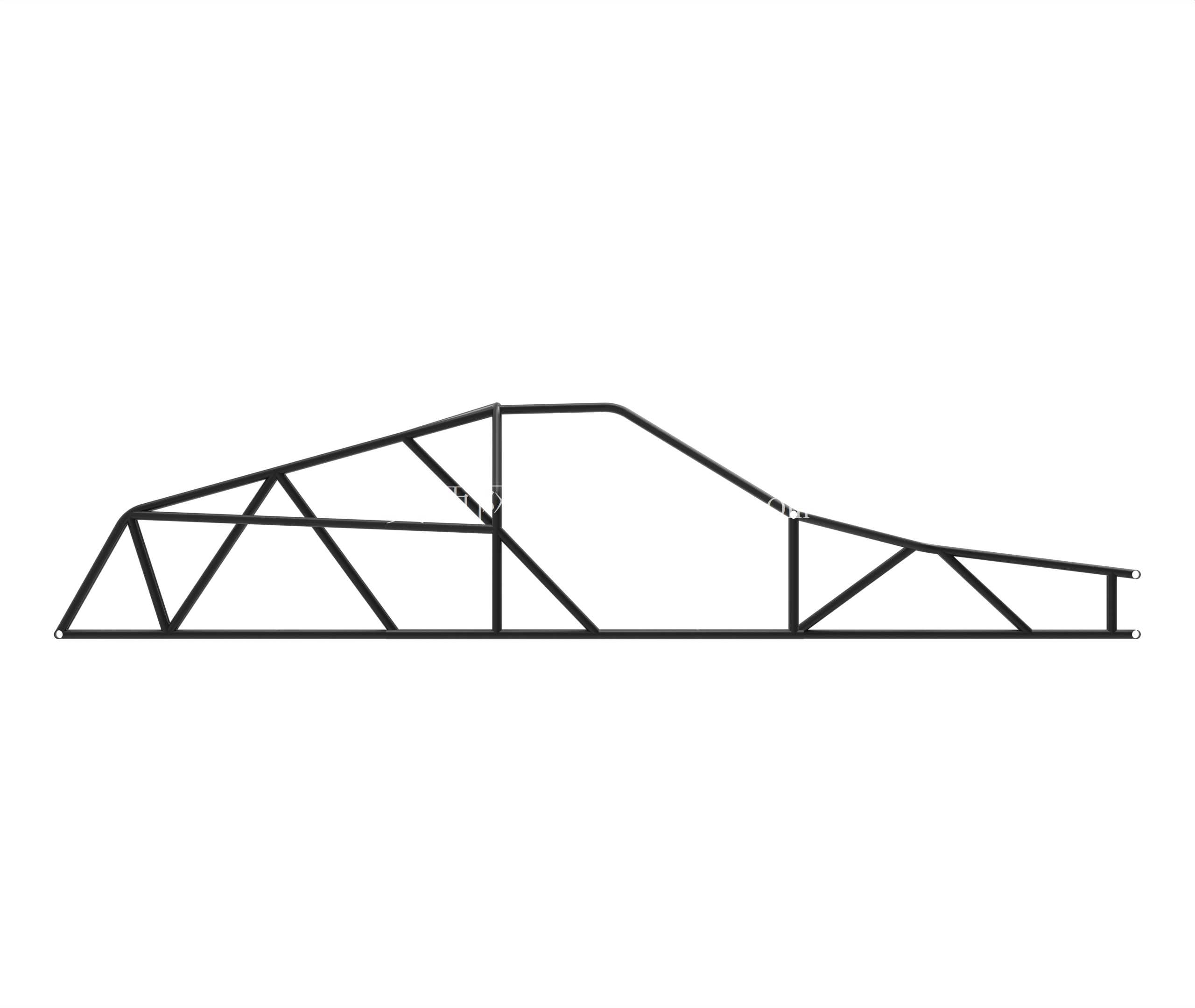

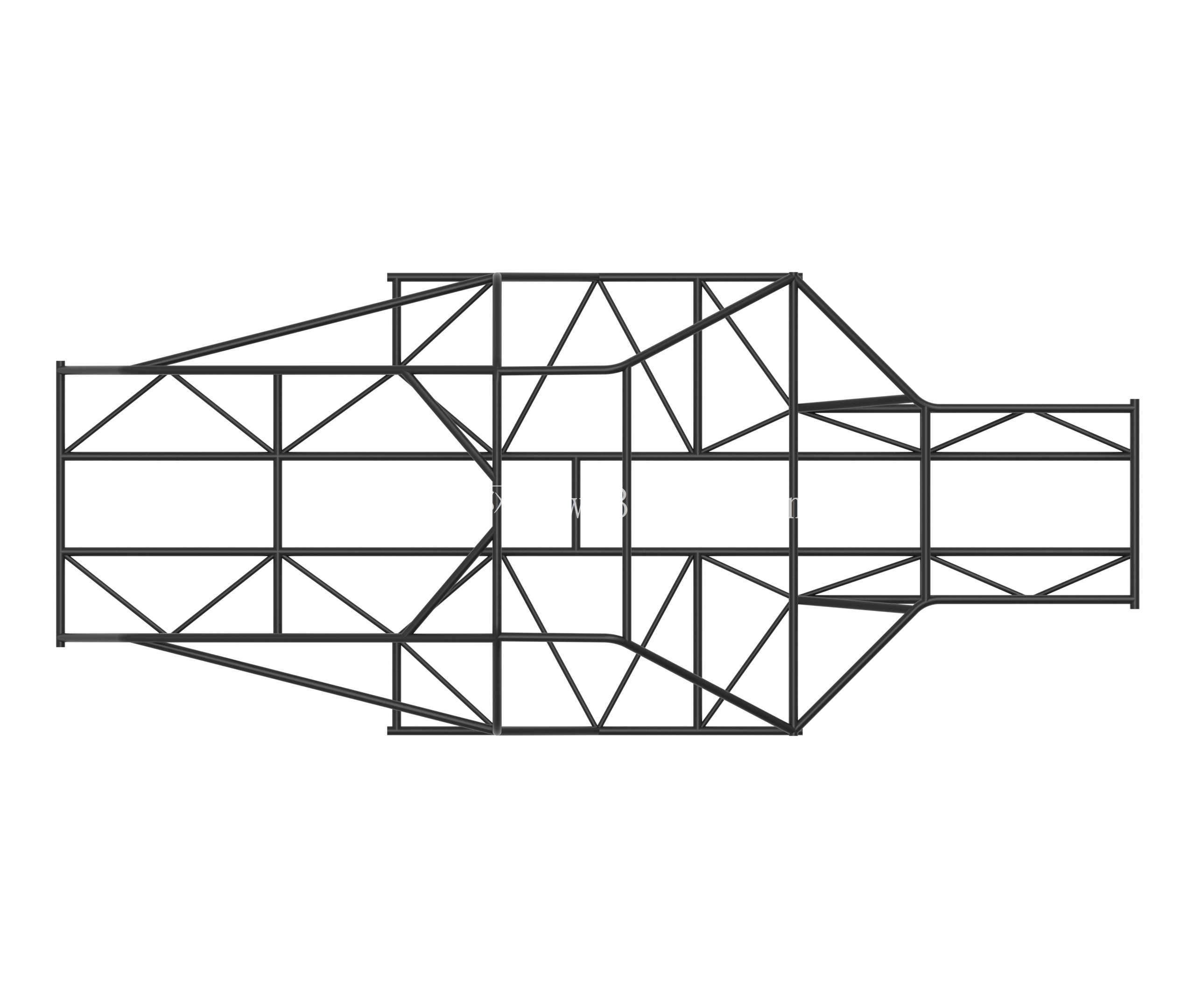

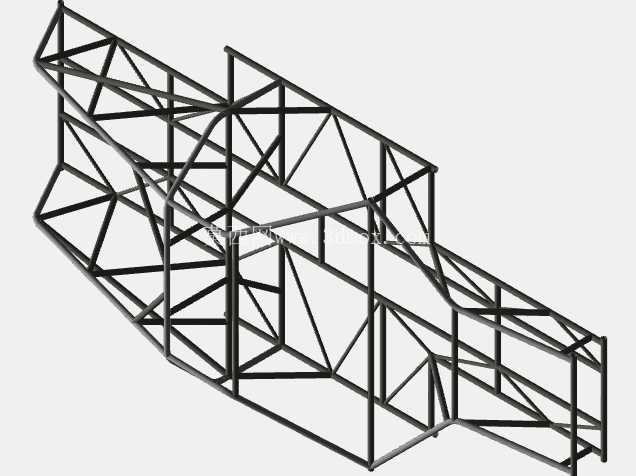

FEA测试用定制管式汽车底盘车架结构

　　这套管式空间桁架结构的汽车底盘车架，核心服务于有限元分析测试场景，在整车研发前期的结构性能验证环节承担关键作用，区别于量产车型的冲压焊接一体式车架，这类桁架式结构常被用于原型车开发、赛事车辆试制、定制改装车的前期性能校核环节，能够在建模阶段快速调整杆件参数，匹配不同的刚度、强度仿真需求。从结构功能来看，车架作为整车的核心承载基体，需要承接动力总成、悬架系统、转向机构、驾乘舱以及各类附属部件的安装载荷，同时要传递行驶过程中来自路面的冲击载荷、加减速过程的纵向惯性力、转向工况下的侧向载荷，以及极限工况下的扭转力矩，这套桁架结构通过不同管径、壁厚的金属管材拼接，在关键受力节点做了加强处理，能够在仿真环节精准复现不同载荷下的应力分布、形变位移情况，为后续的结构优化提供精准的数据支撑。

　　设计思路上完全围绕FEA测试的需求展开，没有做多余的外观包覆件，所有杆件的排布都遵循力学传递路径：前部的桁架结构预留了动力总成的安装边界，两侧的纵梁主杆件采用连续贯通的排布方式，避免应力集中在拼接节点位置，中部的驾乘舱区域按照防滚架的力学逻辑做了环形加强结构，既能够满足碰撞工况下的生存空间保持要求，也能提升整车的抗扭转刚度，后部的桁架结构预留了后悬架、传动系统的安装点位，所有安装位的连接节点都做了局部杆件加密，确保载荷能够顺畅分散到整个桁架结构上，不会出现局部应力超限的情况。从安装边界来看，这套车架的整体宽度匹配常规乘用车的轮距设计要求，轴距参数符合小型定制车辆的尺寸规范，前部预留的安装空间能够适配不同布局形式的动力单元，不管是前置前驱、后置后驱还是中置动力布局，都可以通过调整局部杆件的位置来适配安装，悬架安装点的位置坐标参考了常规量产车的硬点参数，能够直接匹配常见的麦弗逊、双叉臂或者拖曳臂式悬架结构，不需要对悬架硬点做大幅调整就能完成装配。

　　在实际的工程应用中，这类纯桁架结构的车架模型常被用于教学演示、赛事车队的前期性能仿真、定制改装车的结构验证环节，相较于实体建模的一体式车架，管式桁架的模型在有限元分析中能够更高效地划分网格，减少不必要的计算量，同时可以快速修改单根杆件的参数，反复迭代验证不同管材规格、不同排布方式下的结构性能，大幅缩短前期研发的验证周期。结构设计上充分考虑了不同工况的载荷特性：直线加速工况下，纵向载荷会沿着前后贯通的主纵梁传递，分散到整个车架结构；转向工况下的侧向载荷会通过中部的横向加强杆件、斜向支撑传递到两侧结构，避免单侧受力过大；颠簸路面的扭转工况下，环形的座舱加强结构、前后部的斜向支撑会共同抵抗扭转变形，将形变量控制在设计允许的范围内。

　　所有杆件的连接节点都采用共节点的建模方式，完全模拟实际焊接后的连接状态，确保仿真结果能够贴近实际装车后的力学表现，不会因为连接方式的建模偏差导致仿真数据失真。在建模过程中，所有管材的交接位置都做了贴合处理，没有出现干涉或者间隙过大的问题，安装点位的平面度、位置度都按照实际装配的公差要求做了预留，后续如果要做实物试制，只需要导出杆件的下料长度、切割角度参数，就可以直接用于管材加工，不需要再做二次的结构调整。这套结构的重量控制也有明显优势，相较于同刚度的冲压钢板车架，管式桁架结构能够减少近三分之一的整体重量，对于追求轻量化的定制车辆、赛事车辆来说，能够在保证结构强度的前提下降低整车整备质量，提升动力表现与操控性能。在FEA测试过程中，这套模型可以覆盖静力学分析、模态分析、疲劳分析、碰撞仿真等多个分析场景，通过调整材料参数、载荷边界条件，就能获取不同使用场景下的结构性能数据，为后续的结构优化、材料选型提供可靠的依据。
