钢管式越野Buggy车架底盘结构设计

这套钢管式越野底盘结构，核心面向非道路越野场景的全地形通行需求，区别于量产乘用车的承载式车身设计，整体采用空间管阵式桁架布局，从结构力学层面适配非铺装路面的大冲击载荷工况。日常应用场景覆盖荒漠穿越、林道越野、场地越野赛事等非铺装路面行驶场景，作为整车的核心承载基体，需要承接动力总成、悬挂系统、转向机构、驾乘舱以及燃油供给系统的全部安装载荷，同时在车辆发生翻滚、侧面撞击等极端工况时，为驾乘人员提供足够的生存空间冗余。

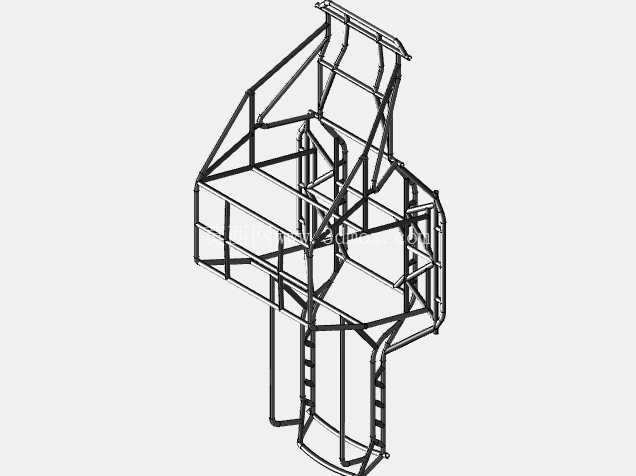

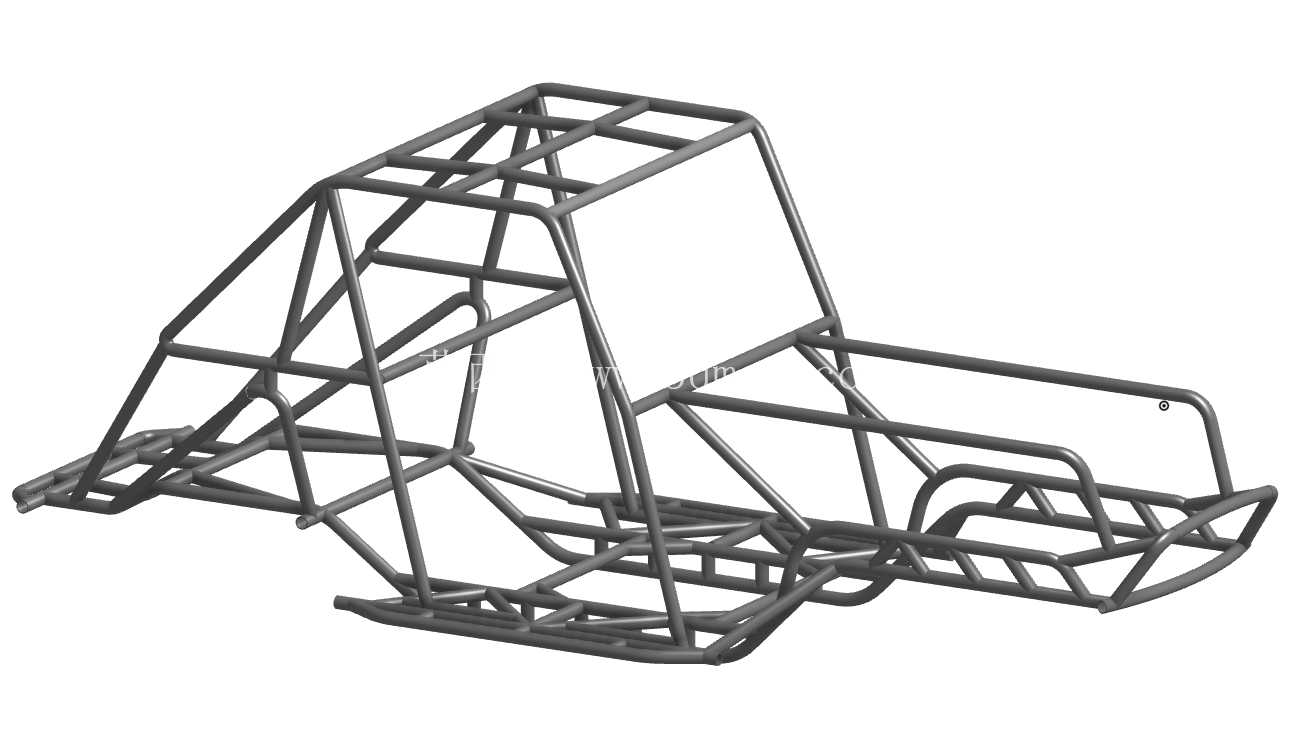

从设计思路层面看，整体结构没有采用冲压钣金拼接的常规车身方案，而是选用不同管径的冷拔无缝钢管作为基础构建，通过空间三角桁架的排布逻辑，让每一段管材都能在受力时承担拉压载荷，尽可能避免管材承受纯弯曲应力，以此在控制整体重量的前提下最大化结构刚度。主环结构位于驾乘人员背部位置，采用大管径厚壁钢管弯折成型，前后分别连接前部防撞桁架与后部动力安装段，侧边防撞管沿着驾乘舱侧面轮廓延伸，既作为车门安装的基础基座，也能在侧面受撞击时分散冲击力。前部桁架预留了双叉臂悬挂的安装支点，支点位置经过受力校核，匹配长行程减震器的安装角度，保证悬挂在上下跳行程中不会与车架结构发生运动干涉，同时前部结构预留了转向机、冷却系统的安装空间，所有安装点位都设计了加强筋片，避免长期受交变载荷出现焊缝开裂的问题。

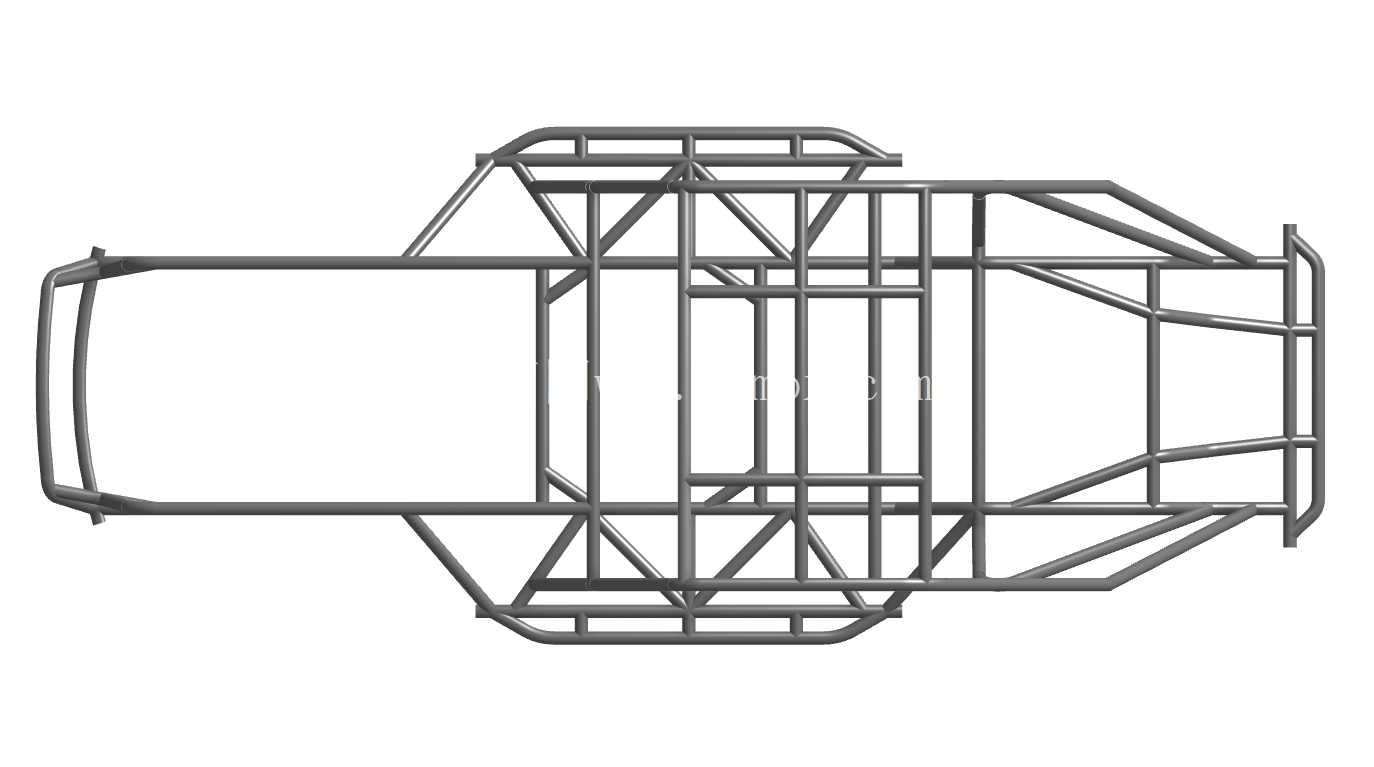

后部结构围绕动力总成的安装边界设计，预留了发动机、变速箱的固定机脚位置，同时匹配后悬挂的安装点位，考虑到越野工况下后轮驱动力较大，后悬挂安装点的管材采用双层叠焊的加强结构，分散大扭矩输出带来的载荷冲击。驾乘舱区域的管架排布充分考虑了人机工程边界，预留了座椅安装、安全带固定点、方向盘操纵机构的安装空间，管架内侧预留了50mm以上的内饰安装间隙，不会出现驾乘人员肢体直接接触金属管架的问题。底盘下部的纵梁采用连续通长的管材设计，从车头前部一直延伸到车尾防撞结构，作为整车的主要承载纵梁，上面预留了车身护板、油箱、排气系统的安装孔位，所有孔位都采用激光切割定位，保证装配时的同轴度要求。

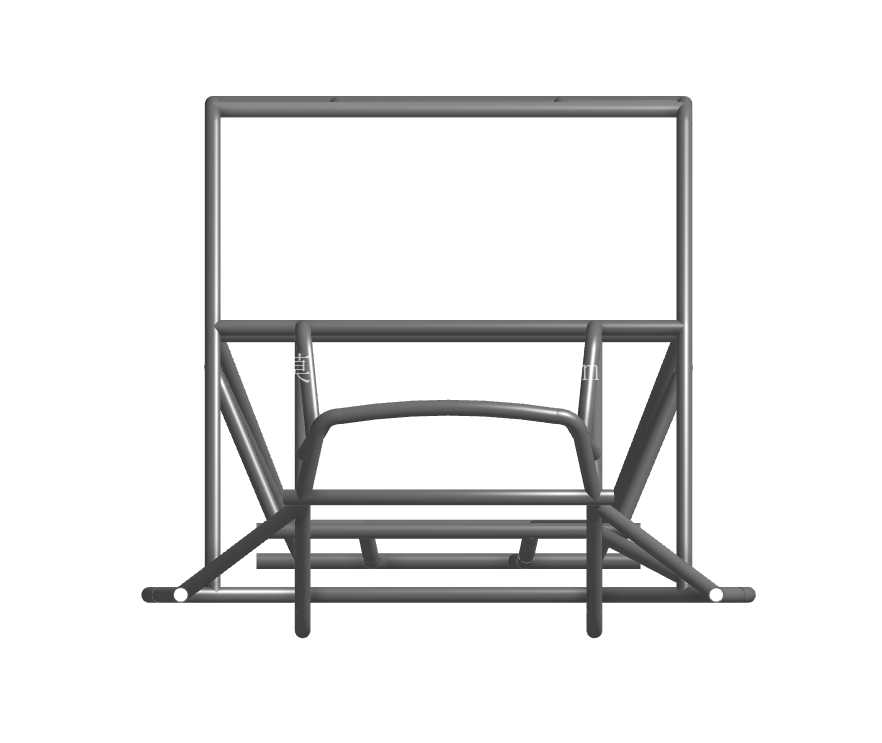

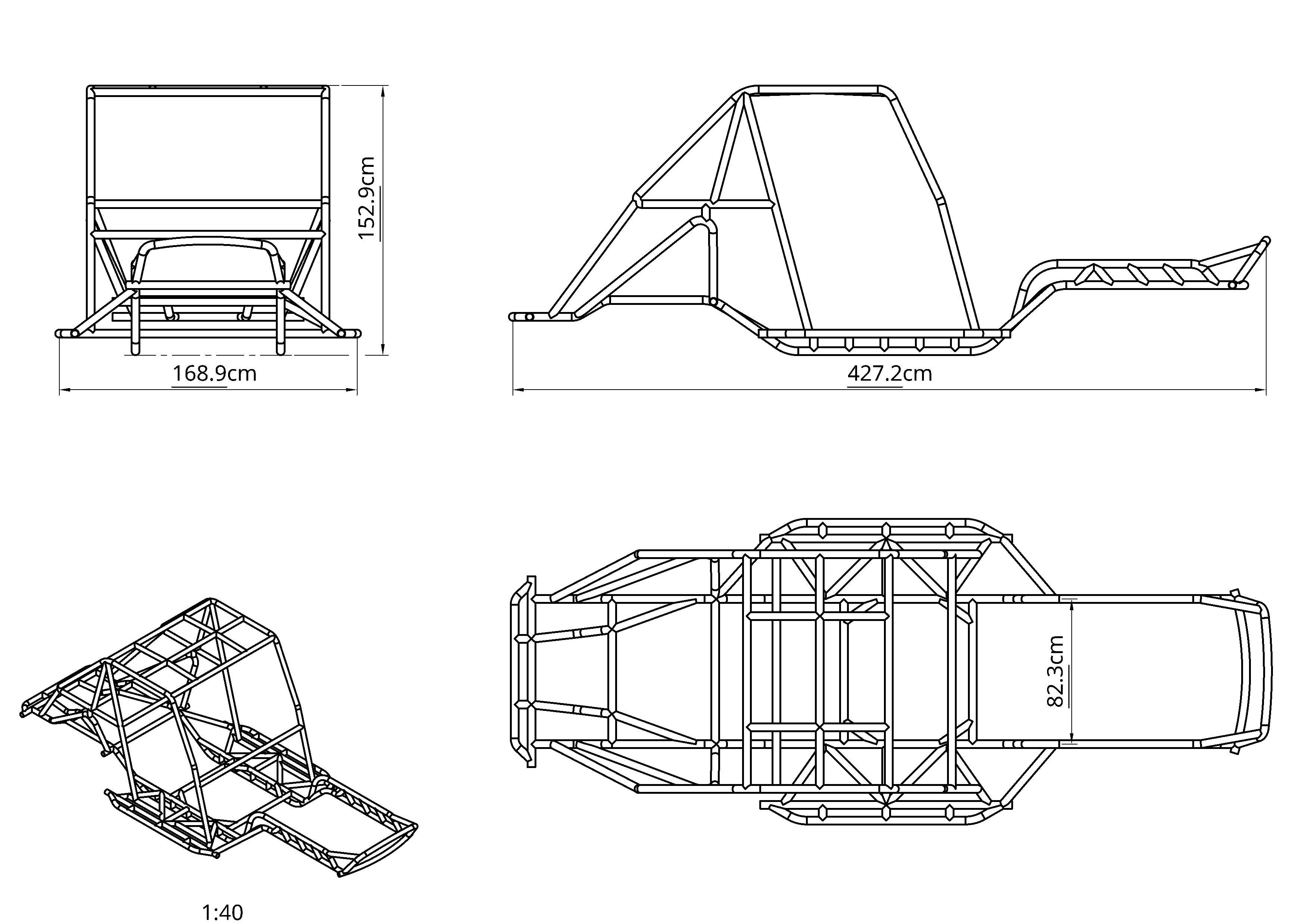

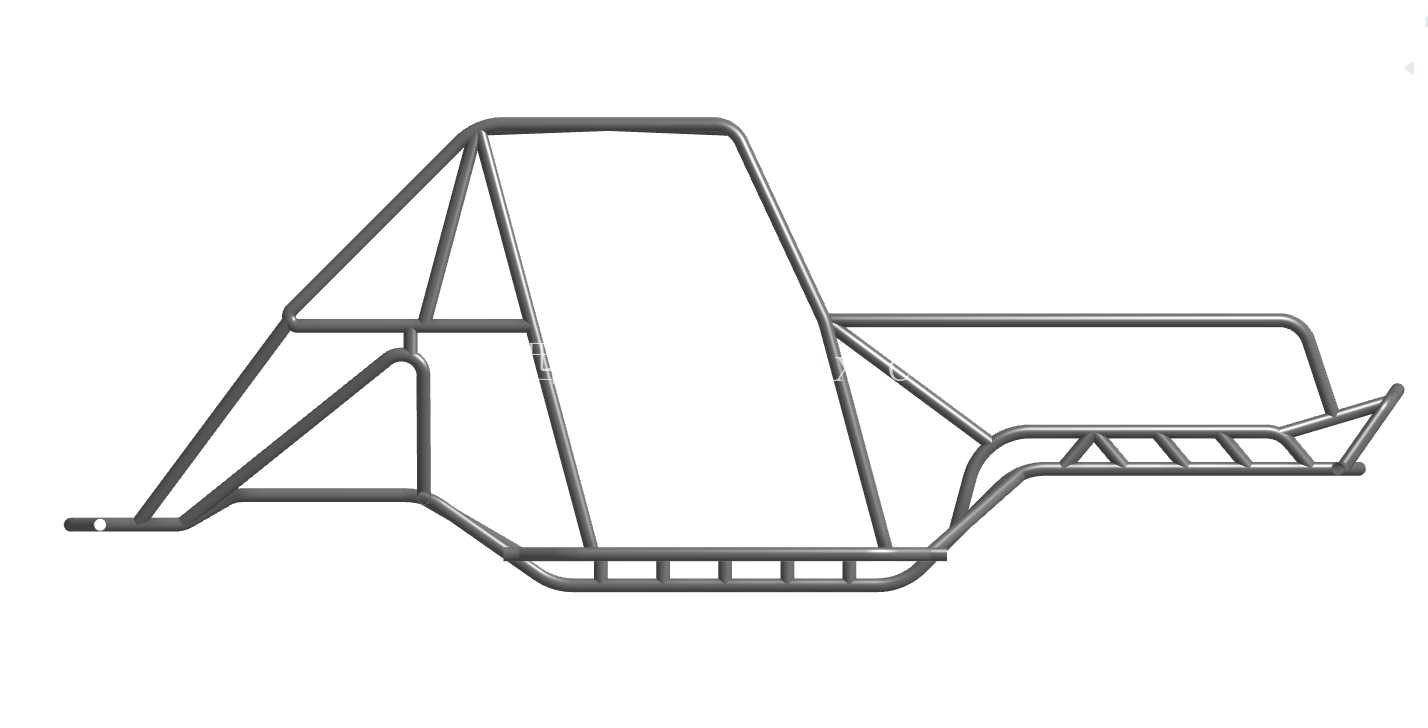

从安装边界来看，整车轴距控制在2400mm到2600mm的适配区间，轮距适配1600mm到1800mm的越野轮胎安装需求，车架整体宽度不超过1900mm，满足常规运输拖车的装载宽度要求，车架整体离地间隙在空载状态下不小于350mm，足够应对乱石、深坑等复杂越野路面的通过需求。前部防撞结构突出前轮安装点150mm以上，在发生正面碰撞时能率先吸收冲击能量，避免冲击力直接传递到驾乘舱主环结构。后部防撞结构同样突出动力总成安装位120mm，防止追尾事故损坏核心动力部件。

结构设计过程中，所有管材的弯折半径都匹配常规弯管机的加工能力，避免出现过小弯折半径导致管材内壁出现褶皱、降低结构强度的问题，所有焊缝位置都设计了便于焊工操作的操作空间，不会出现死角位置无法满焊的情况。管架的各个连接节点都采用相贯线切割处理，保证管材之间的贴合面积足够大，焊缝长度满足强度要求，避免出现点接、虚接的工艺隐患。针对长期在泥泞、涉水场景使用的需求，车架下部的管段都设计了排水孔，避免管内积水造成锈蚀，延长结构的使用寿命。

这套底盘结构可以根据不同的动力配置、悬挂行程需求做局部调整，前部桁架可以适配不同型号的减震器安装，后部动力舱可以适配不同排量的发动机布局，整体结构的拓展性较强，既可以用于专业越野赛事的赛车改装基底，也可以用于定制化全地形车的生产制造，在非道路移动机械的定制改装领域有较强的适配性。
