钢管式越野赛车承载车架结构设计

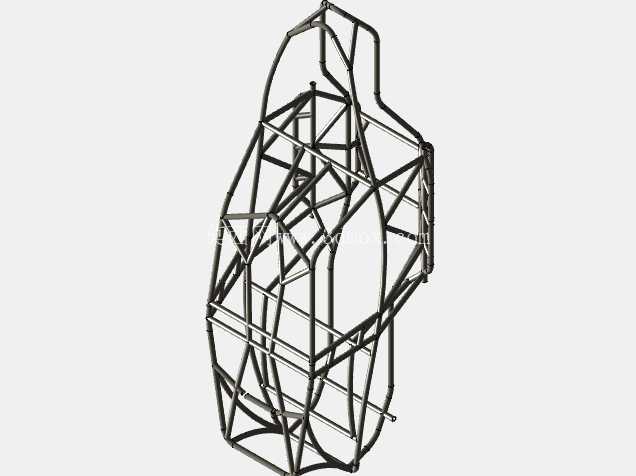

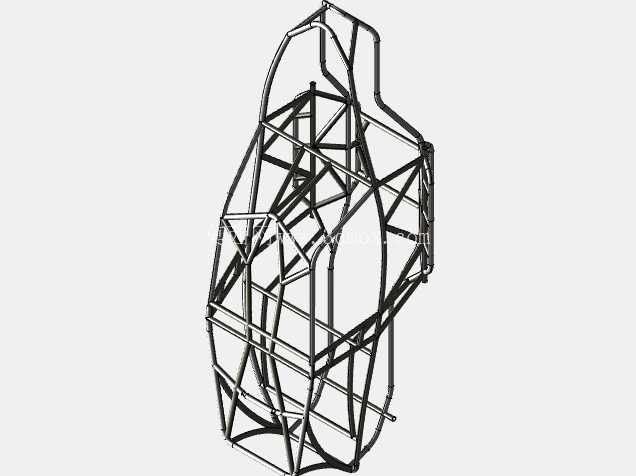

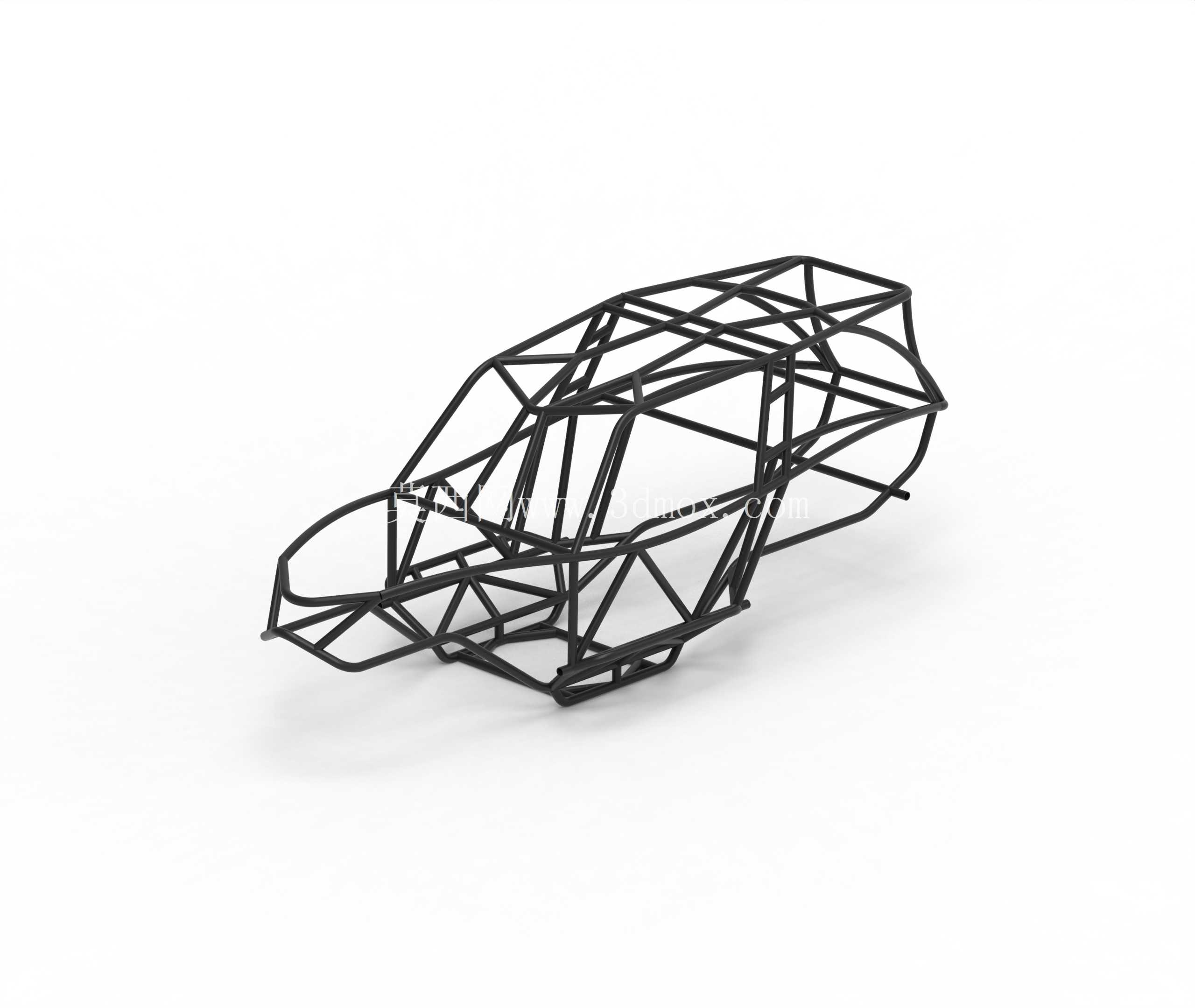

这套钢管空间桁架结构的车架，是专门针对非铺装路面越野竞速场景开发的承载基体，完全区别于量产乘用车的承载式或非承载式车身结构，所有受力杆件均采用空间三角构型排布，从根源上避免杆件受弯失稳，最大化材料利用效率。在越野赛事的实际应用场景中，这类车架需要同时应对飞跳落地的垂向冲击、高速过弯的侧向载荷、碰撞时的能量吸收以及动力总成、悬挂系统的安装定位需求，因此在设计阶段就需要把所有安装边界提前整合到桁架节点中，避免后期额外焊接支架带来的应力集中问题。

从结构功能特性来看，这套车架采用不等径无缝钢管分段拼接，主防滚环、侧边防撞梁、前部吸能区、后部动力安装区的杆件壁厚和管径做了差异化匹配：成员舱周边的主受力杆件采用大管径厚壁管材，保证碰撞时的生存空间完整性；前部碰撞吸能区采用相对薄壁的管材，在发生正面撞击时通过可控的塑性变形吸收冲击能量，避免冲击力直接传递到成员舱；后部动力总成安装区域的杆件则根据发动机、变速器的安装点位置做了局部加强，预留的安装孔位完全匹配动力总成的悬置定位尺寸，不需要额外做转接支架即可完成动力单元的装配。

设计思路上完全围绕赛事规则和实际使用需求展开，首先确定的是成员坐姿和操作空间边界：按照赛车座椅的安装倾角、方向盘位置、踏板组行程确定成员舱的内部净空，保证驾驶员佩戴头盔、穿戴赛车服后有充足的操作空间，不会和周边杆件发生干涉；之后围绕成员舱向外延伸出悬挂安装点，前后双叉臂悬挂的上下摆臂安装座直接焊接在桁架节点上，安装点的坐标精度控制在0.5mm以内，保证悬挂几何参数在装配后不会出现偏差，避免出现四轮定位参数失准导致的轮胎异常磨损、操控特性偏移问题。

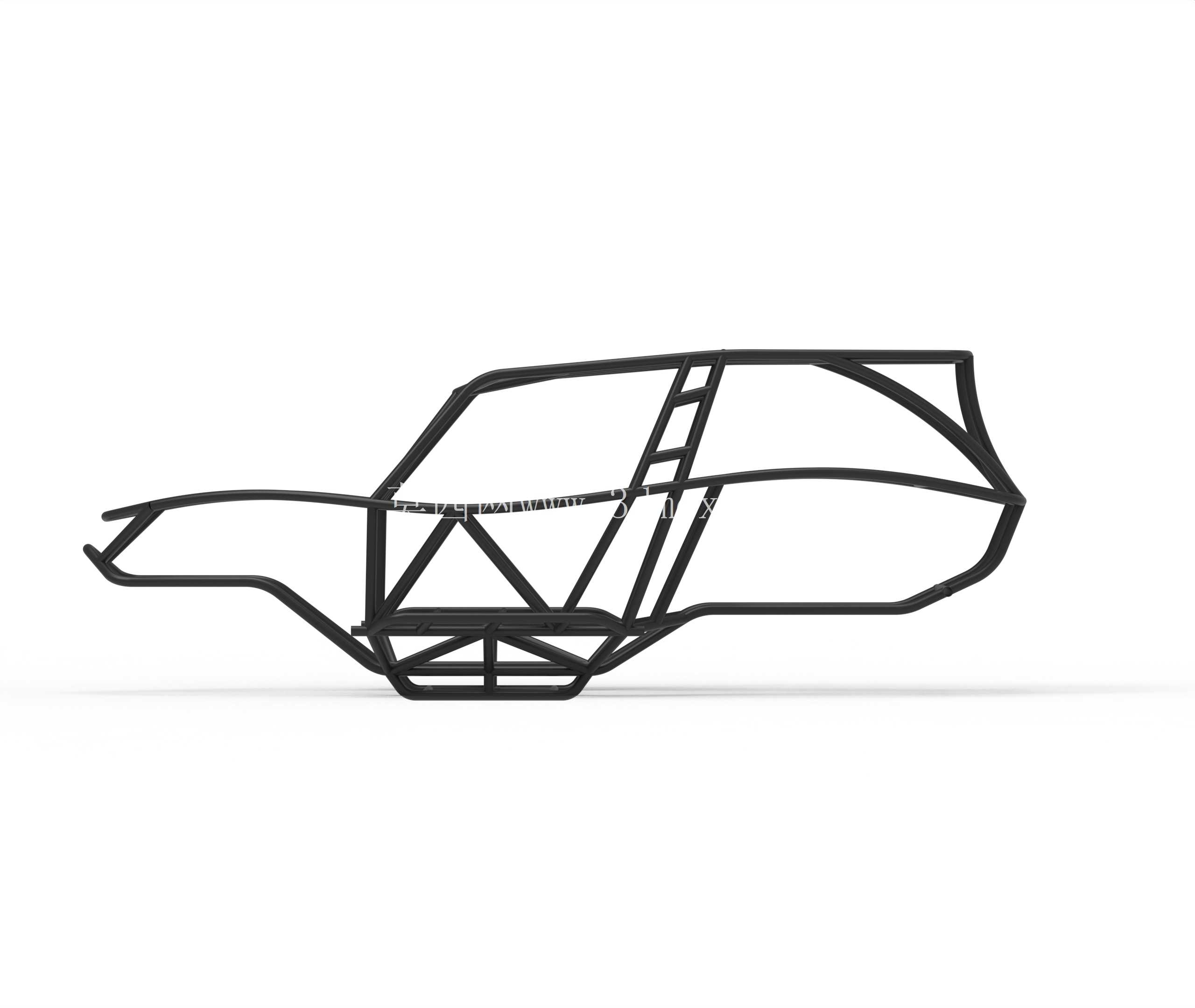

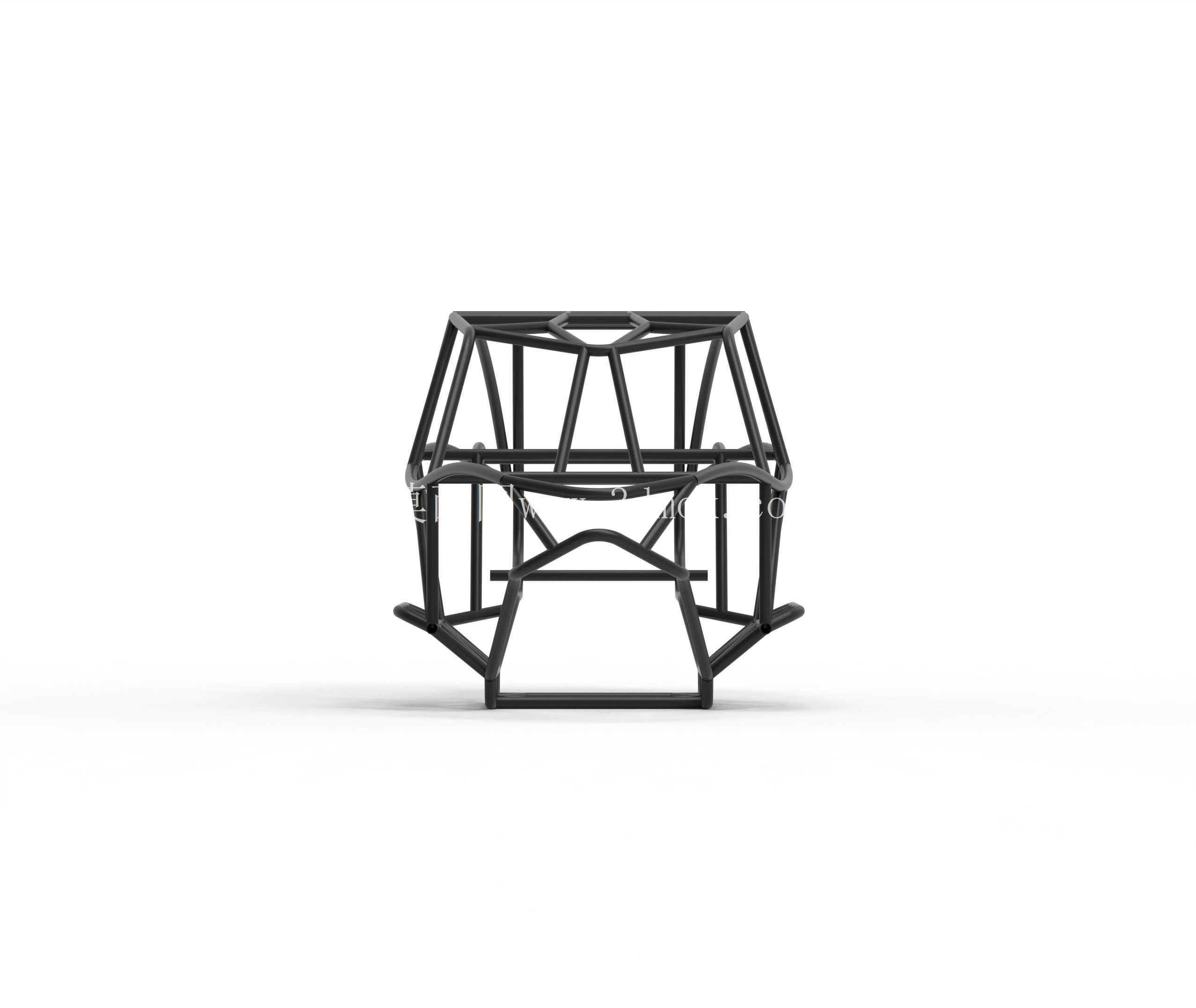

外形尺寸方面，这套车架的轴距、轮距参数完全对应中小型越野拉力赛车的规格，前部预留的防撞梁安装位、后部的备胎架安装位、侧部的脚踏安装点都和常规越野赛事的改装配件通用，不需要做二次修改即可适配市售的专用改装部件。车架底部的杆件排布做了离地间隙优化，最低处的横向杆件距离地面的高度满足越野场景的通过性要求，避免在颠簸路面行驶时被地面凸起磕碰损伤主结构；同时底部的横向连接杆件做了等间距排布，既可以作为底盘护板的安装基础，也能在侧面受到撞击时分散载荷，避免局部杆件受力过大发生断裂。

在安装边界的设计上，除了动力、悬挂的安装点，还提前预留了燃油箱、冷却系统、电气系统、赛车仪表台的安装位置，所有安装点的孔位都对应常规赛车配件的通用尺寸，装配时不需要在主结构杆件上额外钻孔，避免破坏杆件的结构强度。车架的焊接节点全部采用相贯线切割处理，杆件之间的贴合间隙控制在1mm以内，保证焊接时的熔深足够，不会出现虚焊、假焊的问题，所有外露的焊接位置在后期打磨后可以直接做防锈喷涂处理，不需要额外做补焊修整。

不同于量产车的冲压焊接车架，这类钢管桁架车架的重量更轻，结构强度更高，非常适合小批量定制的越野赛车、巴吉车使用，在设计过程中通过有限元仿真对每个杆件的受力做了校核，在非主受力区域尽可能减小管材规格，在保证整体扭转刚度、弯曲强度满足赛事要求的前提下，把整备质量控制在最低水平，有助于提升车辆的动力响应和操控灵活性。车架的前部吸能区长度经过专门计算，在发生正面碰撞时，吸能区的变形行程足够吸收大部分冲击能量，不会让成员舱出现明显的侵入量，充分保障驾乘人员的安全。
