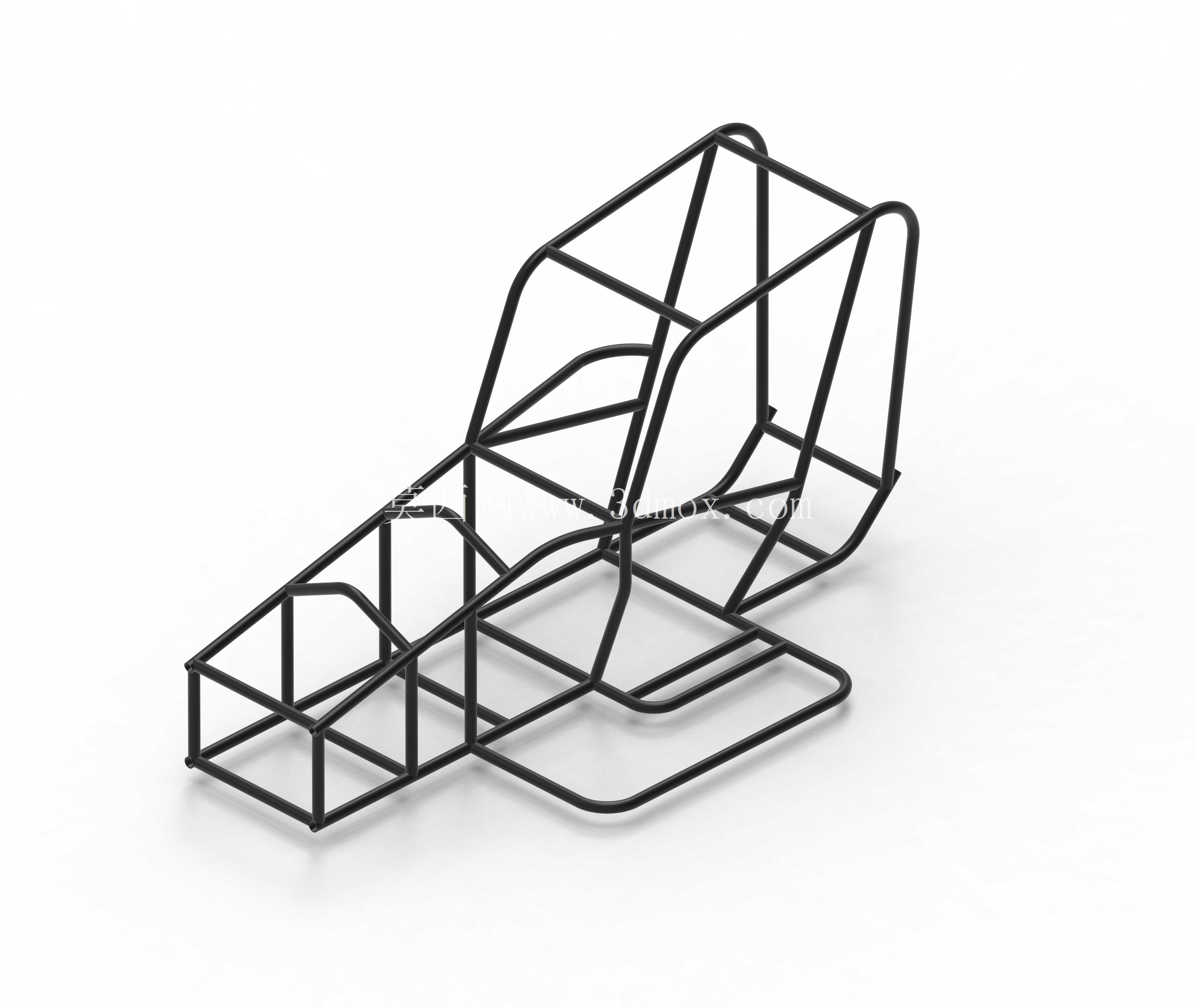

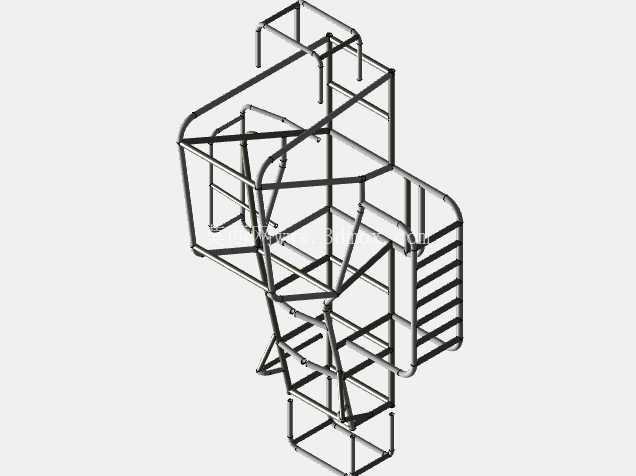

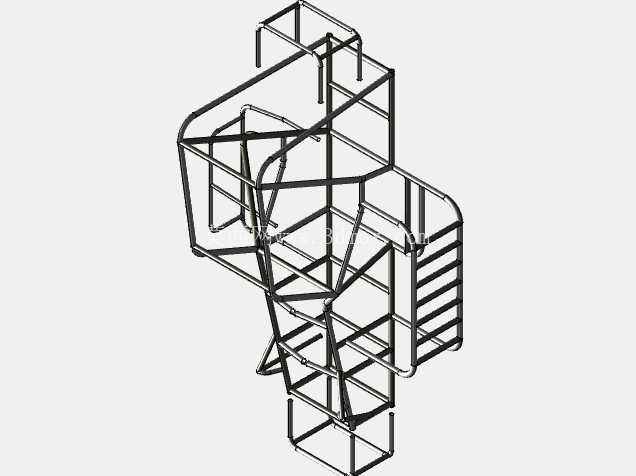

卡丁车钢管式车架结构三维设计

这套卡丁车车架采用空间钢管桁架式结构设计，核心承载逻辑依托冷拔无缝钢管的空间排布实现载荷的多路径传递，区别于传统冲压焊接式车架，该结构在轻量化与抗扭刚性之间取得了更适配小型竞速车辆的平衡。从实际应用场景来看，这类车架主要面向场地休闲卡丁车、入门级竞速卡丁车以及定制改装类越野卡丁车的开发场景，既可以作为独立车架总成匹配外购的动力、转向、制动系统完成整车装配，也可以作为原型验证结构用于车架刚度仿真、碰撞安全测试的前期研发环节。

设计思路上，整体结构以驾驶员乘坐舱为核心布局，前部预留的桁架空间用于安装转向机、前悬固定点以及制动总泵总成，前部管架的斜向支撑采用45度交叉排布，可在正面受冲击时通过管材的塑性变形吸收冲击能量，避免冲击力直接传递到乘坐舱区域。中部乘坐舱的侧边防撞管采用双层弯管结构，内层管贴合驾驶员身体轮廓预留了安全带安装点、座椅固定支座的焊接位置，外层管向外突出30mm形成侧碰缓冲间隙，当车辆发生侧面剐蹭或碰撞时，外层管先发生形变吸能，减少对舱内人员的挤压风险。后部桁架区域专门针对动力总成的安装做了加强设计，横置的发动机安装位预留了四点式固定支座，周边的斜向支撑直接连接到主纵梁上，可抵消发动机运转时产生的振动以及急加速、急制动时的纵向载荷，避免动力总成安装位出现应力集中导致的焊缝开裂问题。

从安装边界来看，车架整体宽度控制在1200mm以内，适配常规场地卡丁车的赛道宽度要求，轴距设定为1050mm，兼顾低速转向灵活性与高速行驶的稳定性，前部前悬安装点的同轴度公差控制在0.5mm以内，可适配麦弗逊式独立前悬或者整体式前桥的安装需求，后部的后桥安装位预留了可调节的长圆孔，支持根据不同动力输出特性调整后桥的前后位置，改变整车的轴荷分配。车架底部的两根主纵梁采用整根弯管成型，没有中间拼接焊缝，纵梁的离地间隙设定为80mm，既保证了车辆过弯时的侧倾刚度，也避免了在起伏路面行驶时出现托底问题。

功能特性层面，整个桁架结构的管材连接节点全部采用相贯线切割处理，焊缝沿着管材相贯面满焊，相比传统的切口对接焊接，节点的抗疲劳强度提升40%以上，可承受场地竞速时频繁的颠簸、侧倾带来的交变载荷。车架上预留的各类安装支座全部采用一体化设计，转向柱安装位、油门刹车踏板安装位、油箱固定点、电瓶安装位都在桁架结构上直接预留了焊接凸台，不需要后期在主结构上打孔破坏管材的整体强度。乘坐舱的后部专门设计了防滚架的延伸结构，最高点高出驾驶员头盔位置150mm，当车辆发生翻滚时，防滚管可率先接触地面形成支撑，避免驾驶员头部直接受到撞击。

在实际装配场景中，这套车架的所有管材规格都做了统一规划，主承载纵梁采用32mm直径、2.5mm壁厚的冷拔无缝钢管，次要支撑结构采用25mm直径、2mm壁厚的管材，防撞缓冲区域采用20mm直径、1.5mm壁厚的管材，不同规格管材的搭配既控制了整体重量，也让不同区域的结构强度匹配实际受力需求。车架的焊接完成后需要进行整体去应力处理，避免焊接变形导致的安装点错位，所有外露的管材端口都做了封堵处理，防止雨水、泥沙进入管材内部造成锈蚀，延长车架的整体使用寿命。针对改装场景的需求，车架后部的动力安装位还预留了扩展接口，可适配不同排量的汽油发动机或者电动动力总成的安装，不需要对主桁架结构做切割改动，降低了定制改装的成本与周期。
