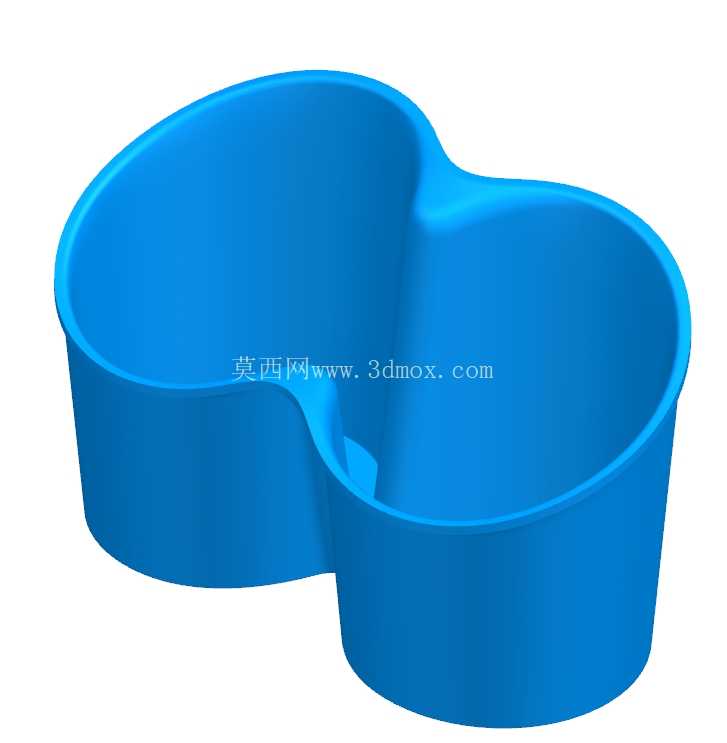

无B面连体式车载双杯位塑料杯托结构

车载杯托属于座舱内饰储物系统的核心功能件之一，日常使用场景覆盖主副驾中控区域、后排扶手、门板储物区等位置，核心作用是为驾乘人员提供水杯、饮料瓶的稳定放置空间，避免车辆行驶过程中因加减速、转向颠簸导致饮品倾洒，污染座舱内饰或干扰驾驶操作。这款连体双杯位塑料杯托采用无B面的一体化结构设计，区别于传统分体式杯托需要额外加装支撑衬套、分隔筋的方案，整体通过连续曲面成型，两个杯腔之间采用平滑过渡的内凹连接结构，既消除了分体装配带来的拼接缝隙，减少日常使用中积灰、卡滞杂物的清理死角，也能在同等安装空间内提升杯腔的有效容纳直径。

从实际使用的适配性来看，该杯托的单杯腔有效内径覆盖常规市售瓶装水、易拉罐、常规口径保温杯的直径范围，杯腔深度设置兼顾取放便利性与放置稳定性，过深的杯腔会导致矮瓶取放时手指无法探入抓取，过浅则会在车辆侧倾时出现瓶体倾倒的问题，这款结构的杯壁高度经过适配，能够对常规高度饮品的中下部形成有效包覆支撑，同时不会遮挡杯盖区域，方便驾乘人员单手取放。连体结构的底部采用整面平整设计，不需要额外设置分体式的排水孔或者拼接卡扣，安装时可以直接嵌入中控内饰的预留安装槽内，通过周圈的止口结构与内饰面板卡接固定，不需要额外打螺丝或者粘接，装配工序更简单，后期拆卸维护也更方便。

设计过程中重点考虑了塑料件的成型工艺性，无B面的结构意味着整个零件的拔模方向统一，不需要设计复杂的侧向抽芯结构，模具结构更简单，注塑成型时的填充流程更顺畅，能够有效减少缩痕、缺胶、翘曲等成型缺陷，降低量产时的不良率。两个杯腔之间的过渡曲面做了等壁厚处理，整体壁厚均匀，避免局部壁厚过大导致成型后出现表面缩水，影响外观质感。杯口边缘做了圆角翻边处理，一方面提升接触时的手感，避免锐边划伤，另一方面翻边结构能够提升整个杯托的结构刚性，减少长期使用后出现的边缘变形问题。

从安装边界来看，这款杯托的整体外轮廓适配主流A级、B级乘用车的中控预留安装位尺寸，整体宽度控制在两个杯位并排布置的最小合理范围，不会过度占用中控面板的横向空间，给周边的换挡机构、功能按键、扶手箱开关留出足够的布置间隙。杯托的底部与下方的内饰安装面预留了足够的安全间隙，不会与下方的线束、空调风道等部件产生干涉，安装时只需要对准卡槽按压到位即可完成固定，不需要调整周边其他部件的位置。

实际使用过程中，这种一体化塑料杯托的耐候性能够适配座舱内的温度变化范围，夏季车内高温、冬季低温环境下都不会出现材质脆化、变形的问题，表面的哑光质感也能与常规的内饰塑料件风格保持统一，不会出现突兀的反光干扰驾驶视线。杯腔内部没有多余的凸起或者卡扣结构，清洁时可以直接用抹布擦拭，不存在难以清理的卫生死角，日常使用的维护成本很低。区别于带翻盖、带限位夹爪的复杂杯托结构，这款纯曲面的一体化结构没有活动零部件，不存在长期使用后夹爪失效、翻盖断裂的故障风险，结构可靠性更高，使用寿命更长，能够覆盖车辆全生命周期的使用需求。在建模过程中，所有曲面都做了G2连续处理，过渡区域没有尖锐的棱角，既保证了成型后的外观流畅度，也能在饮品放置时避免瓶身与硬棱接触产生异响，提升座舱的NVH表现。
