汽车座舱塑料上控制台结构设计

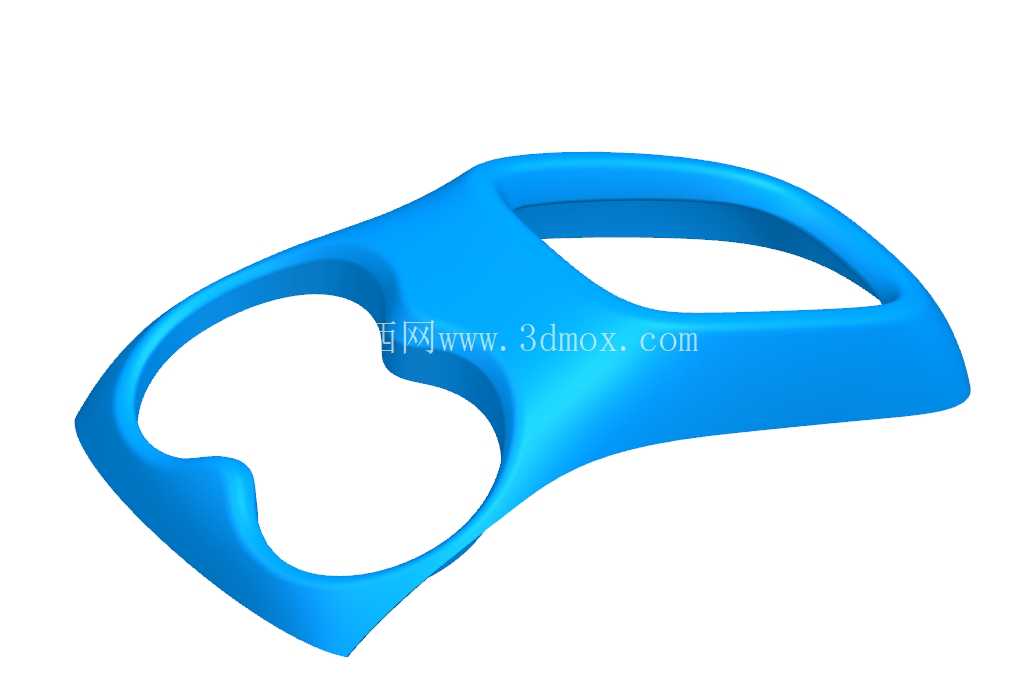

该塑料上控制台属于汽车座舱内饰系统的核心组成部件，安装位置处于驾驶舱前排主副驾之间的上部区域，是驾乘人员日常操作车载功能、感知座舱质感的高频接触部件。从实际装车场景来看，该部件覆盖了座舱中部的上部安装基面，需要为中控功能按键、杯架、储物槽、扶手前端结构提供安装依托，同时要匹配仪表台下部的曲面衔接，避免出现装配缝隙不均、面差超差的问题。

从功能特性层面分析，该部件采用一体化曲面造型设计，主体轮廓做了大弧度的流线型过渡，既能够适配座舱内部的整体内饰风格，减少棱角带来的磕碰风险，也能在车辆行驶过程中降低风噪反射对座舱静谧性的影响。部件上预留的两处异形镂空结构，一处对应杯架安装位，可适配常规直径的饮用水杯、饮料瓶放置，边缘做了加厚翻边处理，提升放置物品时的支撑强度，避免长期受力出现边缘开裂；另一处镂空对应换挡机构或者中控功能区的避让空间，轮廓完全匹配下方功能件的运动包络，不会出现操作干涉问题。

设计过程中优先考虑了塑料件的成型工艺特性，整体壁厚保持均匀过渡，避免出现壁厚突变导致的注塑缩痕、翘曲问题，曲面过渡区域的圆角半径均大于塑料材料的最小成型圆角要求，减少注塑过程中的应力集中。部件的边缘区域设计了隐藏式安装卡扣位，卡扣的布置间距遵循均匀受力原则，在曲面曲率变化大的区域适当加密卡扣点位，保证装配后部件与周边内饰件的贴合度，避免车辆长期行驶振动后出现松动异响。部件的表面采用哑光质感的设计取向，避免强光照射下出现反光干扰驾驶视线的问题，同时塑料基材选用耐候性改性PP或者ABS材质，能够适应座舱内-40℃到85℃的温度变化范围，长期使用不会出现变色、脆化问题。

从安装边界来看，该部件的下部与中控下部风道、线束护板衔接，安装时需要先完成下方线束、风道的装配后再进行该部件的扣合安装，因此在部件的内侧设计了对应的线束避让槽与风道让位空间，不会出现装配时压接线束、封堵风道的问题。部件的左右两侧与主副驾的仪表台侧饰板衔接，衔接处的分型面做了错位隐藏设计，从驾乘人员的正常视角看不到装配缝隙，提升内饰的整体精致感。在人机工程层面，部件的曲面高度经过反复校核，保证驾乘人员在正常坐姿下，手臂放置在扶手区域时能够自然接触到控制台表面，操作中控功能时不需要过度伸展手臂，同时镂空的杯架位置处于手臂自然下垂的可及范围内，取放物品不需要大幅度侧身，提升日常使用的便利性。

针对教育场景的设计需求，该部件的结构做了适当简化，去掉了量产车型上复杂的皮纹包覆、软质发泡层结构，保留了核心的曲面造型与安装结构特征，能够让学习者清晰理解汽车内饰塑料控制台的核心设计逻辑，掌握内饰件从曲面构建到安装结构设计、工艺性校核的完整流程，理解内饰件设计中造型、工艺、人机、装配多维度平衡的设计思路。在结构强度校核层面，该部件的受力集中区域主要在杯架边缘、扶手接触区域，这些区域的背面设计了网格状加强筋，加强筋的高度不超过壁厚的3倍，避免加强筋背面出现缩痕影响外观，同时能够有效提升部件的整体刚性，在受到正常按压力量时不会出现明显的形变、异响。部件的所有外露边缘都做了R角钝化处理，没有尖锐棱角，即使车辆发生紧急制动、驾乘人员磕碰至部件表面，也不会造成尖锐划伤，满足汽车内饰的安全性能要求。
