工厂多段组合式物料输送线结构设计

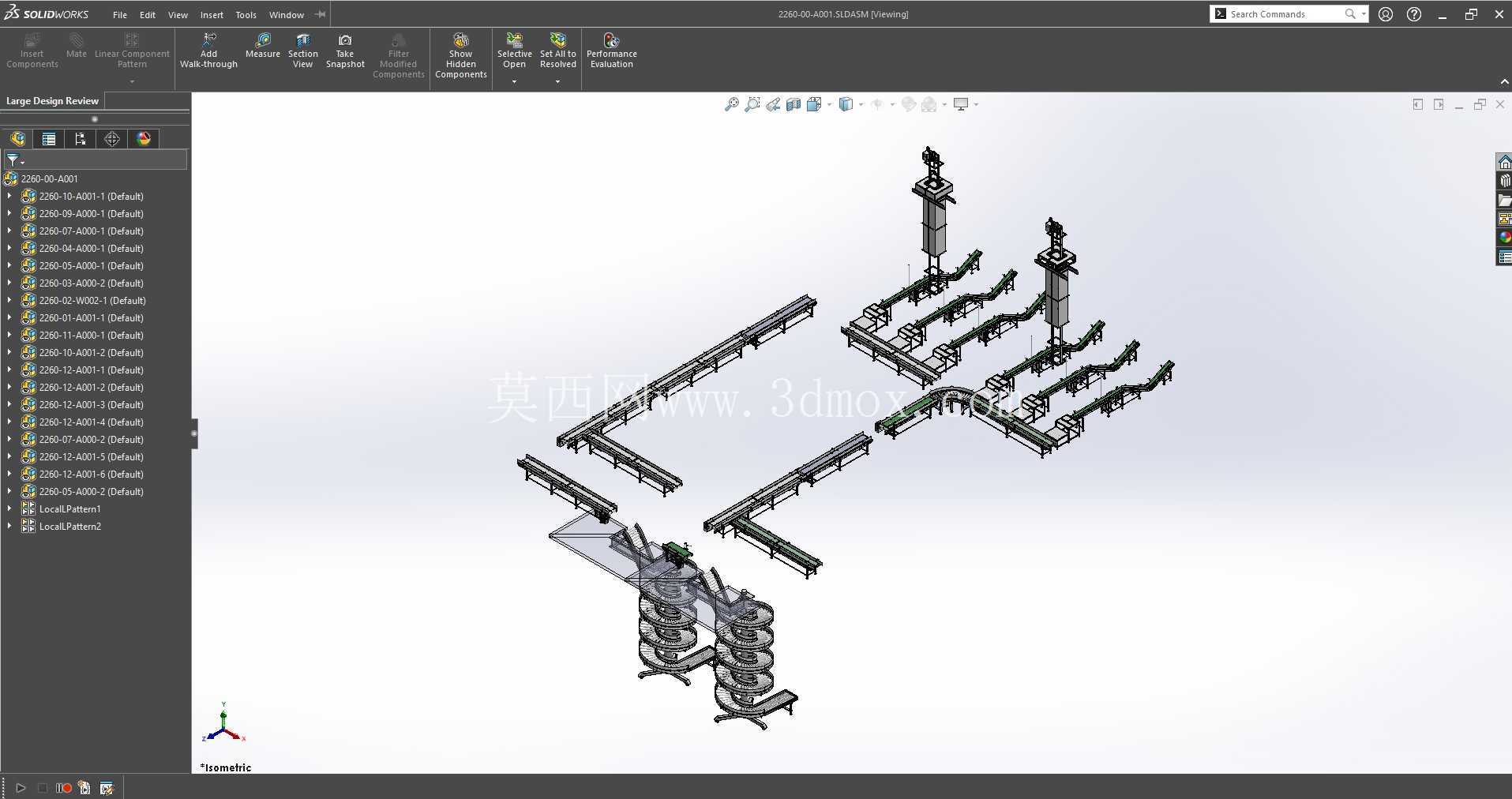

　　这套输送系统的三维结构，是针对压铸车间后段工序的物料流转需求做的整线排布设计，核心要解决的是压铸机出料后，工件经过冷却、去毛刺、检测多工序间的无人力转运问题，避免人工搬运高温铸件带来的安全隐患，同时匹配整线12秒/件的生产节拍，不会因为转运环节拖慢整线产出效率。整套线体采用分段模块化设计思路，没有做成整段不可拆分的长输送段，每一段独立的输送单元都可以单独拆装调整，方便后期车间布局调整时，根据工序位置的变动重新拼接组合，也能在单段线体出现故障时快速替换备用段，减少产线停线等待的时间。

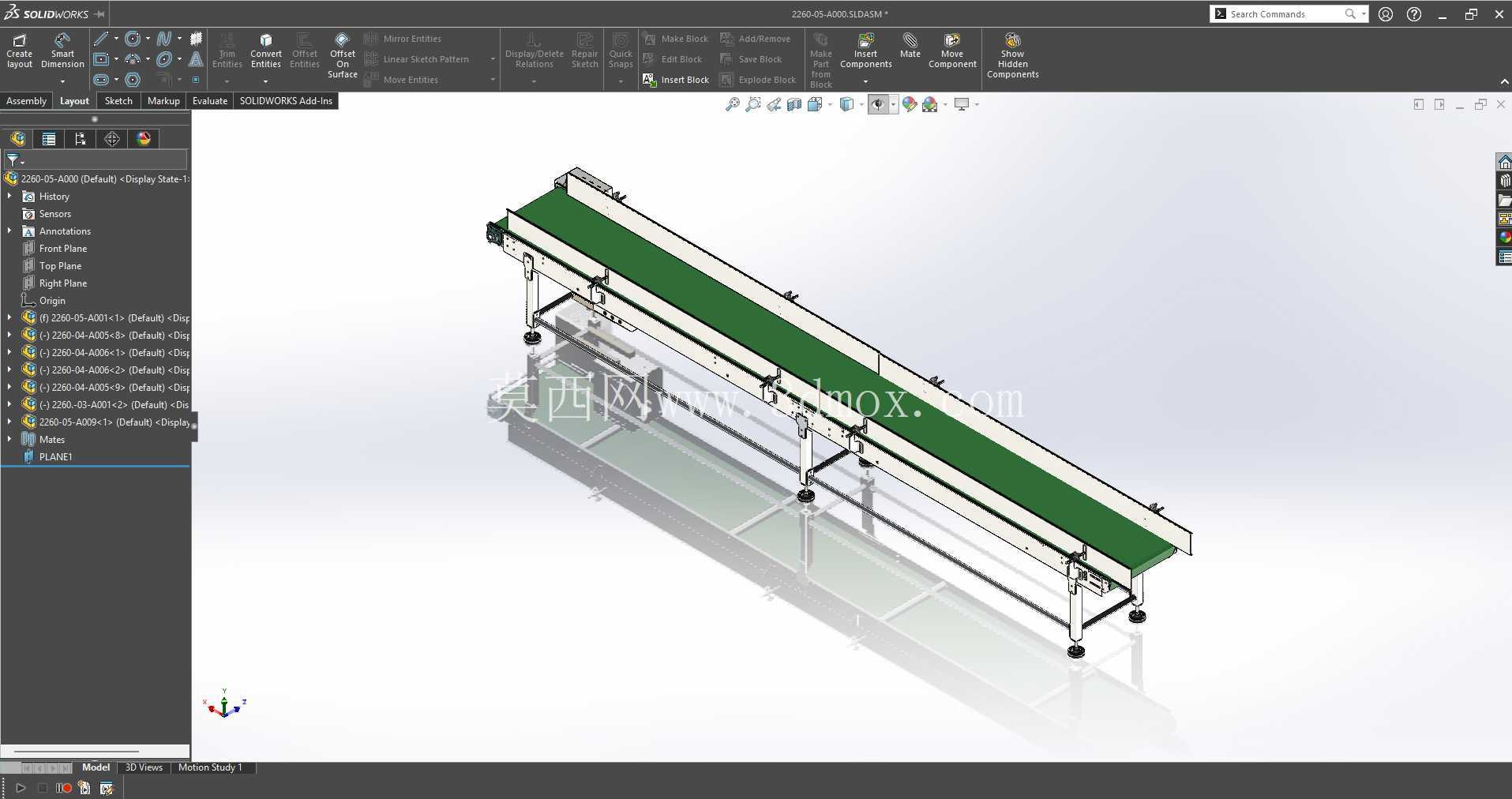

　　线体的直线输送段同时搭配了皮带输送与滚筒输送两种结构，其中皮带输送段对应承接刚从压铸机取出的高温工件，皮带选用耐温材质，避免高温工件烫损输送面，同时皮带面的摩擦力更大，不会出现工件在输送过程中打滑偏移的问题；滚筒输送段则布置在工序衔接的缓冲区，滚筒的滚动阻力小，工件在该区域可以方便人工或者辅助机构做位置微调，也能临时存放少量待加工工件，平衡前后工序的节拍差。线体中设置的螺旋升降输送结构，是为了解决车间不同高度层面的物料转运需求，不需要额外占用大面积的斜坡输送空间，垂直方向就能完成工件的高度差输送，螺旋轨道的曲率经过反复校核，保证工件在螺旋下滑过程中不会出现卡滞、侧翻的情况，输送速度匹配前段出料速度，不会出现工件堆叠碰撞的问题。

　　转向分流段的结构设计，是为了把单条主线输送过来的工件，分流到多条并行的后处理工序线体上，转向机构的拨块动作行程经过精准计算，不会在拨料过程中刮伤工件表面，每个分流口都设置了工件到位检测的安装位，方便后期加装传感元件实现自动分流控制，不需要人工值守分拣。整套线体的安装边界做了充分的预留，所有线体支脚都设计了可调高度的脚杯结构，能够适应车间地面不平整的安装条件，调整范围覆盖正负50毫米，不需要额外做地面预埋处理就能完成安装；线体侧边预留了传感器、气动元件的走线槽安装位，所有线缆都可以收纳在线槽内部，避免车间生产过程中线缆被工件剐蹭破损，也让整线外观更整洁，减少卫生清理的死角。

　　线体的转弯段半径根据输送工件的最大外形尺寸做了匹配设计，保证最大尺寸的工件在转弯过程中不会和线体护边发生剐蹭，护边采用可拆卸式结构，后期如果更换更大尺寸的生产工件，只需要调整护边的安装位置就能适配，不需要重新更换整段线体结构。在驱动单元的布置上，每一段输送单元都采用独立的驱动电机布置，没有采用整线共用长轴驱动的方式，这样单段线体的输送速度可以根据对应工序的需求单独调整，比如冷却段的输送速度可以适当放慢，延长工件在冷却区域的停留时间，检测段的输送速度可以调慢，配合检测设备的识别节拍，而主线转运段的速度可以适当加快，减少工件在转运过程中的时间消耗。线体的整体排布顺着车间的工序流向做了折线型布局，没有占用车间的主物流通道，所有的维护操作位都预留了足够的人员操作空间，日常维护时不需要拆卸其他段的线体就能接触到驱动辊、张紧机构这些易损部件，张紧机构采用螺纹调节式结构，维护人员只需要用普通扳手就能完成皮带或者滚筒链的张紧度调整，不需要专用的工装设备。
