交错流道渐进式低温流体换热结构

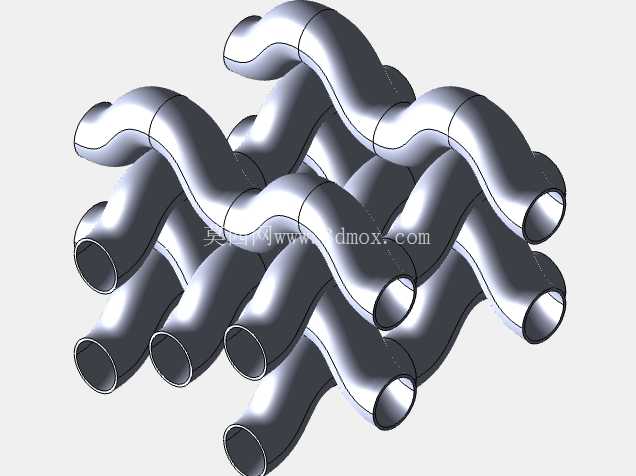

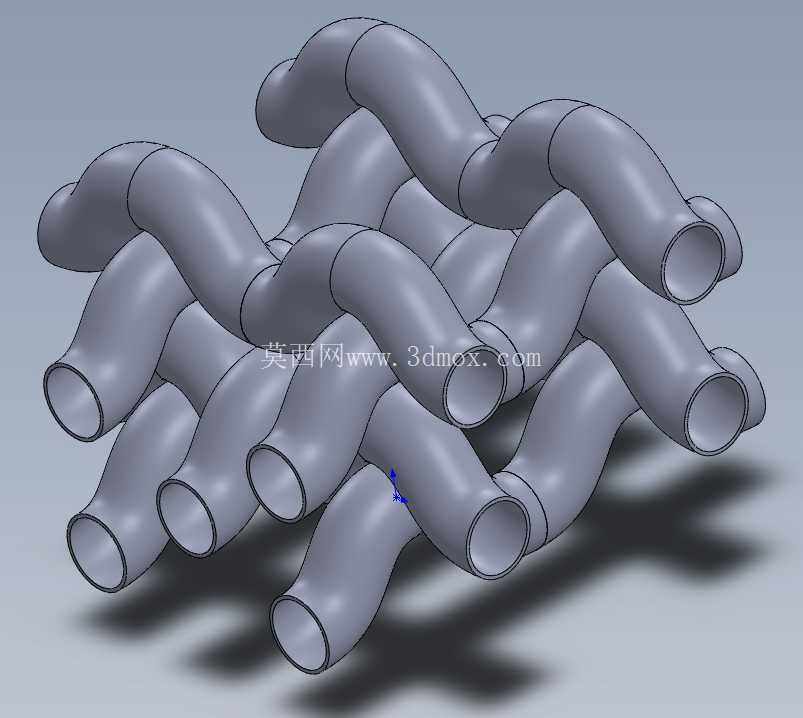

　　在深冷工况流体换热、低温精馏配套、特种气体冷却的实际工程场景中，常规直管式换热结构往往存在流道死区、换热边界层更新慢、低温侧流体分布不均导致的换热效率折损问题，这款交错排布的弯管流道换热结构，正是针对这类痛点做的针对性结构优化。从实际使用场景来看，这类结构可嵌入低温冷箱内部，作为低温流体与返流冷量气体的换热载体，也可适配小型低温液化装置的预冷段，承担高低温流体间的热量传递功能，相比传统平行管束结构，其流道的连续弯折设计能让管内流体在流动过程中持续产生径向扰动，无需额外增设扰流元件就能不断破坏管壁处的滞流边界层，让管中心的高温流体能持续接触管壁换热面，整体换热系数比同流通截面的直管结构高出不少。设计过程中首先考虑的是安装边界的适配性，整体管束采用分层交错堆叠的排布方式，每层弯管的弯折角度、弯曲半径经过反复校核，既保证单根弯管的弯曲处不会出现流道截面突变引发的局部阻力激增，也让相邻层的管体之间预留出均匀的壳程流道间隙，避免壳程流体出现偏流、短路的问题。管端的连接面全部采用平齐切口设计，安装时可直接对接标准管法兰或者焊接接头，不需要额外做过渡段加工，能直接适配现有低温管路的安装尺寸，减少现场配管的修改工作量。

　　从结构功能特性来看，这种渐进式的流道排布，顺着流体流动方向，管间的间隙逐步微调，能匹配流体在换热过程中因温度变化产生的密度、流速变化，让整个换热行程内的换热负荷分布更均匀，不会出现局部段换热负荷过高导致的管壁结霜不均、局部应力集中的问题。弯管的弯曲段全部采用大曲率半径设计，避免小半径弯管带来的流道阻力陡增，同时也能降低低温工况下管体因热胀冷缩产生的应力集中，每一段弯折的位置都经过应力校核，保证在深冷温度交变的工况下，管体不会出现疲劳开裂的问题。

　　实际选型适配时，可根据处理的流体流量调整堆叠的管层数量，单根流道的流通截面保持一致，增减管层时不需要重新调整单管的成型参数，加工时可采用统一的弯管模具完成单管成型，再通过定位工装完成层间的组对焊接，整体加工装配的工艺性较好，不需要定制复杂的成型工装。在安装边界上，整体结构的外轮廓为规整的类矩形块体，可直接嵌入方形的保温壳体内部，外围不需要额外做异形的保温包覆结构，能减少冷量泄漏的路径，同时管束的支撑点可设置在每层管的弯折拐点处，这些位置的结构刚性更好，能承受设备运输、运行过程中的振动载荷，不会出现管体变形、焊点开裂的问题。

　　针对低温工况的特殊要求，流道内壁做了平滑过渡处理，没有凸起、毛刺等容易滞留杂质的结构，避免低温流体中的微量杂质在流道内积聚堵塞，管与管之间的定位间隙均匀，组焊时不会出现管体贴合导致的换热死区，保证每一段管体的表面都能参与换热，充分利用换热面积。这种结构相比传统的翅片管换热器，在低温工况下不存在翅片与管体接触热阻随温度变化增大的问题，整体结构全部为同材质管体焊接成型，温度变化时各部分的膨胀量一致，不会出现因热胀冷缩量差异导致的结构松动，长期运行的稳定性更优，尤其适合小流量、高换热效率要求的低温流体换热场景，比如实验室小型低温设备、特种气体充装前的冷却环节、低温电子元器件的冷却回路配套等场景，都能通过调整管层数量来匹配不同的换热负荷需求，结构拓展性较强。
