乘用车换挡机构反向锁定组件结构

　　在手动挡乘用车的换挡操作系统中，倒挡误挂是极易引发传动系统冲击、甚至行车安全隐患的典型问题，这套反向锁定机构正是为解决该场景痛点设计的核心锁止部件，适配紧凑级家用乘用车的手动变速器换挡操纵结构。日常驾驶场景里，车辆前进挡换挡行程中，该机构会通过内部的弹性顶推结构保持锁止位，阻挡换挡杆直接切入倒挡挡位槽，只有当驾驶员执行特定的解锁操作——通常是上提拉环或者下按换挡杆头触发解锁行程时，机构内部的锁止销才会压缩弹性元件回缩，解除挡位路径的阻挡，允许换挡杆进入倒挡挡位，从机械结构层面彻底规避行驶过程中误操作挂入倒挡的风险。

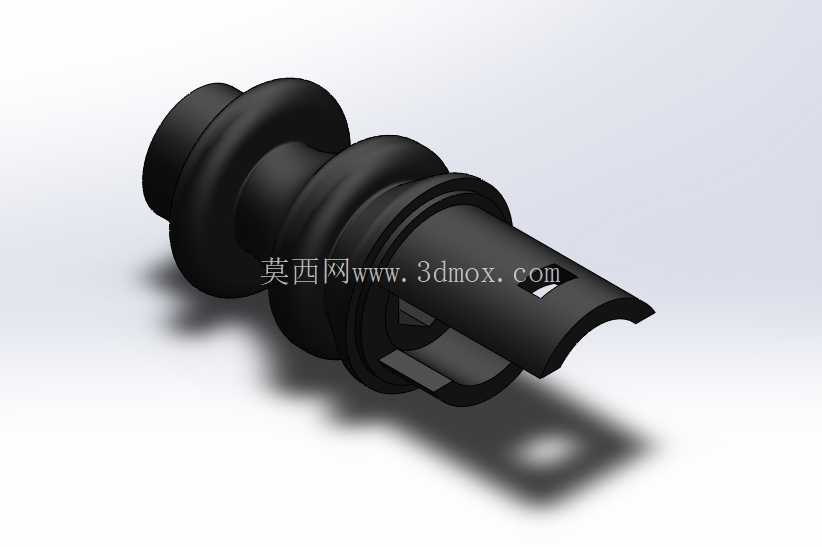

　　从结构设计逻辑来看，该部件采用阶梯式轴类布局，沿轴向依次设置了多级环形密封槽、弹性元件容纳腔、锁止滑块导向槽以及末端的挡位卡接缺口，整体采用同轴回转体为主的结构形式，仅在锁止工作段设置非对称的卡接切面，既保证了加工时的同轴度易控性，也能满足装配时与换挡杆护套、挡位基座的同轴配合要求。多级环形槽的设计并非冗余结构，靠近操纵端的环形槽用于嵌套橡胶防尘护套，阻挡驾驶舱内的灰尘、饮料泼溅液体进入换挡机构内部的润滑腔；中间段的环形槽用于安装轴向限位卡簧，限制机构整体的轴向窜动间隙，避免长期使用后出现锁止位置偏移；靠近锁止端的环形槽则用于容纳复位弹簧的定位端，保证弹簧压缩与回弹过程中不会出现偏磨、卡滞。

　　安装边界方面，该部件整体轴向长度适配常规手动换挡杆的内部安装空腔，最大外径处与换挡杆内孔保持间隙配合，配合公差选取基孔制间隙配合，保证机构动作时的滑动顺畅性，同时不会出现径向晃动量过大导致的锁止卡滞；末端的卡接缺口宽度与换挡基座上的倒挡限位凸台尺寸匹配，锁止状态下缺口与凸台完全咬合，能够承受换挡操作时的侧向推力，不会出现脱锁、跳挡的情况。从实际使用的工况适配来看，该机构的动作行程设计与驾驶员的常规操作力度匹配，解锁所需的按压力度控制在合理区间，既不会因为力度过小导致误触发解锁，也不会因为力度过大增加驾驶员的操作负担；弹性元件的刚度经过匹配调校，在-40℃到80℃的常规用车环境温度区间内，弹簧刚度变化率控制在合理范围，保证低温环境下不会出现锁止机构卡滞、高温环境下不会出现弹簧疲软导致锁止力不足的问题。

　　结构细节上，所有与配合件接触的滑动面都设计了微小的脱模斜度与圆角过渡，避免锐边割伤防尘护套、刮伤配合内孔表面，同时也能减少滑动过程中的摩擦阻力，延长部件的使用寿命；锁止缺口的受力面做了局部加厚处理，因为该位置是锁止状态下的主要受力点，长期承受换挡操作的侧向冲击力，局部加厚可以避免应力集中导致的部件断裂，提升整体结构的可靠性。在整车换挡系统的装配流程中，该部件属于换挡操纵机构的子组件，不需要额外的专用工装即可完成装配，先将复位弹簧置入机构的弹簧容纳腔，再将整体从换挡杆的下端穿入内孔，卡入限位卡簧完成轴向固定，最后套上防尘护套即可完成子组件装配，装配工序简单，适配整车生产线的快节拍装配要求，也便于后期售后维修时的部件更换。不同于电子锁止机构需要依赖整车电路供电、存在电路故障失效的风险，这种纯机械结构的反向锁定机构可靠性更高，不会因为车辆断电、电路故障出现锁止失效或者无法解锁的问题，在低成本的手动挡车型上具备极高的应用性价比，也是目前手动挡乘用车倒挡锁结构的主流设计形式之一。
