棒材自动校直送料一体机

　　棒材在轧制、拉拔、仓储转运以及下料工序流转过程中，受堆放挤压、吊装磕碰、内应力释放等因素影响，长直料段很容易出现弯曲、翘曲、局部扭弯等形位偏差，直接送入数控车床、自动锯切单元、冷镦机或者焊接工装时，会出现送料卡滞、夹持偏心、端面加工余量不均、成品直线度超差等一系列问题。这套多辊式棒料校直送料装置，正是针对长条形圆棒、六角棒、扁条以及薄壁管材的在线矫直工况搭建，把原本需要人工反复施压校直、逐段检测的工序，整合为连续通过式的机械校正流程，在五金紧固件加工、轴类零件毛坯备料、金属型材深加工、护栏管件生产、线材二次拉拔前处理等场景中都能适配。

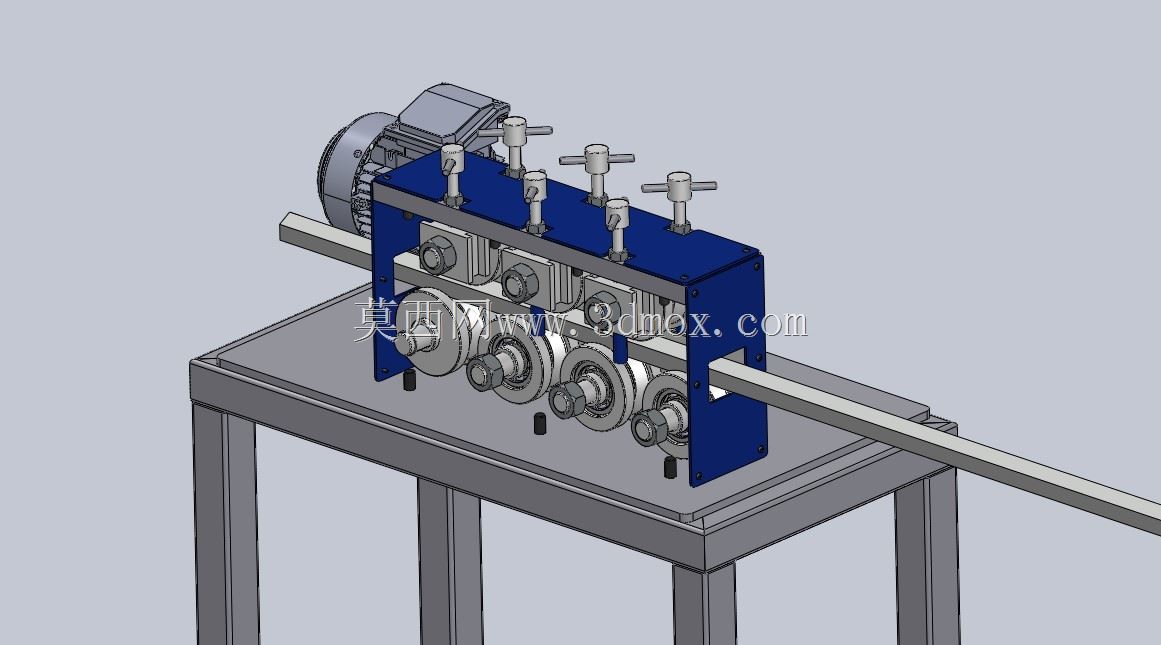

　　从整机布局来看，设备采用立式机架搭配独立支撑台架的结构形式，底部方管焊接台架承担整机承重，台架台面预留了主机安装孔位，既可以把校直主机直接固定在台面上作为离线 standalone 工位使用，也可以拆除台架将主机对接在自动送料架与锯切设备之间，嵌入现有自动化产线。进料端与出料端均留出了足够的棒料穿行空间，长棒料从一侧水平送入，经过交错排布的校直辊组后从另一侧送出，料道中心线高度统一，不需要额外增设过渡导向托板即可和前后工位的送料高度对齐，安装边界上只需在设备两端预留出棒料上料、出料的延伸空间，台架支脚的占地尺寸适配常规车间通道布局，不需要开挖地基，通过膨胀螺栓固定地面即可抵消校直过程中的径向反力。

　　核心的校直执行部分采用上下双排交错压辊布局，多组校直轮沿棒料送进方向依次排列，相邻辊轮分别从棒材的上下两侧施加压紧力，棒材在连续通过辊缝的过程中被反复反复弯折，将超出弹性变形区间的弯曲段逐步压至平直状态。每一组上压辊的上方都配置了独立的手动调节手轮，旋转手轮即可通过丝杆传动调整对应压辊的下压行程，现场操作人员可以根据待加工棒材的直径、材质硬度以及初始弯曲量，逐段调整各辊位的压下量：靠近进料端的辊位压下量稍大，先对棒料的大幅弯曲进行粗校，中间辊位保持适中压下量完成反复弯折矫直，靠近出料端的辊位压下量逐步减小，避免校直后棒料残留附加应力，出料后出现回弹变形。这种逐辊可调的结构，也让同一台设备可以快速切换不同规格的棒料，换型时只需要同步调整各手轮高度、更换对应槽型的校直滚轮，不需要对主机框架做拆装改动。

　　驱动端搭载的减速电机通过链传动或者齿轮传动将动力传递给下压辊组，依靠辊轮与棒料表面的摩擦力带动棒材匀速向前送进，不需要额外配置独立的送料夹持机构，动力传递路径短，传动效率高，辊轮表面根据加工材质可选配钢质淬火轮或者聚氨酯包胶轮，加工普通碳钢、不锈钢棒材时使用钢轮保证压紧摩擦力，加工表面质量要求高的铝棒、铜管或者涂装后的型材时更换包胶轮，避免压伤工件表面。校直辊的轮槽根据棒材截面形状设计，圆棒配套V型槽或者圆弧槽，扁条配套平辊槽型，保证棒材在辊缝中穿行时不会出现侧向偏移、扭转，校直过程中截面始终保持稳定姿态。

　　结构设计上，两侧的立式安装墙板采用厚钢板切割加工，所有辊轮的转轴孔通过一次装夹镗孔加工，保证各辊轴的平行度，避免辊轮倾斜导致棒料送进时走偏；墙板之间通过多根横向支撑拉杆锁紧，提升整机框架的刚性，在校直大直径高强度棒材、压下量较大的工况下，框架不会出现张开变形，保证各辊位的压下精度稳定。顶部的手轮调节丝杆配套锁紧螺母，调整到位后可以锁死丝杆位置，避免设备长时间运行中振动导致压辊位置松动，校直参数发生漂移。设备的所有转动辊轴位置都配置了密封轴承，润滑脂封存于轴承腔内，日常维护只需要定期检查轴承温升、补充润滑，不需要复杂的日常保养流程。

　　在实际产线排布中，这台设备既可以单独作为校直工位，由人工将弯曲棒料逐根送入，完成校直后转序到下料工序；也可以在前序对接盘料开卷架、棒料自动上料台，后序对接定尺锯床、数控车床送料机，实现从 raw 棒材到定尺校直工件的全连续加工，大幅减少人工搬运、手动校直的辅助工时，同时校直后的棒材直线度一致性远高于人工压力机校直的效果，为后续精加工工序提供尺寸稳定的毛坯料。建模过程中完整还原了机架焊接结构、辊轮装配关系、手轮调节机构、电机传动链路以及台架支撑结构，各部件的装配间隙、运动避让空间均按照实际装配逻辑搭建，可直接用于方案汇报、设备改型设计以及工位布局校核参考。
