日产370Z前轮轮毂轴承安装结构

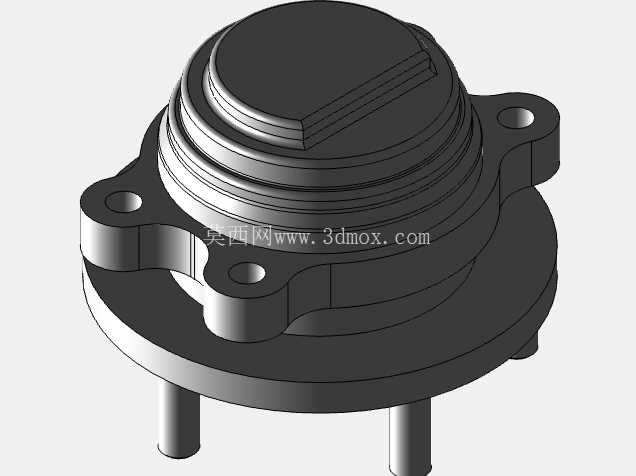

在前置后驱跑车的底盘行走系统设计中，前轮轮毂轴承单元是连接转向节、制动总成与车轮的核心承载部件，直接决定转向手感、行驶平顺性与底盘动态响应极限。这套适配日产Z34世代370Z车型的前轮轮毂轴承结构，采用三耳法兰式安装布局，三个带通孔的安装凸耳沿轴承座外圈呈120°均匀分布，安装孔位与原厂转向节的定位螺柱完全匹配，安装时无需额外加工转接支架，可直接对位压装后通过锁紧螺母完成固定，安装边界完全贴合原厂轮拱内部的空间余量，不会与刹车卡钳、防尘罩、转向拉杆球头产生运动干涉。

从功能特性来看，该结构集成了轮毂承载与轴承回转的双重功能，内部采用双列角接触球轴承的承载逻辑，可同时承受车辆行驶过程中的垂直载荷、转向时的横向载荷以及加减速过程中的纵向冲击，相比传统分体式轮毂+轴承的装配结构，集成式单元的装配公差更容易控制，回转精度更高，能有效减少高速行驶时的车轮跳动量，降低制动抖动的概率。轴承座顶部设计有多层阶梯式密封结构，可阻挡行车过程中的泥水、沙尘侵入轴承滚道，延长润滑脂的使用寿命，降低日常维护的频次。

建模过程中完全依托实车部件的尺寸测绘数据开展，所有安装孔的中心距、凸耳的厚度、轴承座的外圈直径、中心定位轴的长度与直径参数，均通过卡尺对原厂拆车件进行多点测量后拟合，虽然未依托原厂官方数模进行逆向，存在微米级的测绘公差，但所有关键安装尺寸均控制在机械装配允许的公差范围内，完全满足结构设计验证、改装方案校核、教学演示等场景的使用需求。

在实际工程应用场景中，这类轮毂轴承单元的三维数模可用于多个方向的设计工作：对于改装厂商而言，可基于该数模开展加宽轮距法兰盘的设计、高性能刹车套件的匹配校核，验证改装部件与原厂轮毂轴承的安装兼容性，避免实车试装时出现孔位不对、干涉摩擦等问题；对于院校汽车工程专业的教学场景，该数模可作为底盘行走系统的教学案例，帮助学生理解轮毂轴承单元的承载逻辑、密封结构设计、安装定位方式；对于三维建模学习者而言，该模型包含了回转体建模、法兰凸耳特征建模、安装孔阵列、阶梯密封槽绘制等多个典型机械建模操作，可作为结构建模练习的参考案例。

从结构细节来看，三个安装凸耳的根部均设计有圆角过渡结构，可避免车辆在激烈驾驶、过弯承受大侧向载荷时，凸耳根部出现应力集中导致的断裂风险；轴承座底部伸出的定位轴颈与转向节的中心孔配合，可保证安装时的同轴度，减少装配过程中的偏心量，避免轴承因安装偏心出现早期磨损；顶部的端盖结构采用过盈配合压装在轴承座外圈，可对内部轴承形成轴向定位，同时配合多层密封圈形成完整的密封腔体，保证轴承在全生命周期内的润滑环境稳定。

在开展相关改装设计时，设计人员可直接调用该数模进行装配干涉检查，比如设计定制轮毂时，可将轮毂中心孔、ET值、螺栓孔分布圆等参数与该轮毂轴承模型进行匹配，验证轮毂安装后是否会与轴承凸耳、刹车部件产生刮擦；在设计底盘加强件时，也可依托该模型的安装点坐标，确定加强支架的固定位置，避免出现安装点错位的问题。整个模型的结构完全还原实车部件的装配关系，没有多余的工艺简化，所有特征均按照实际部件的加工逻辑进行绘制，可直接导入各类三维软件进行后续的工程分析、装配验证、工程图导出等工作。
