日产S14车型后副车架安装定位结构

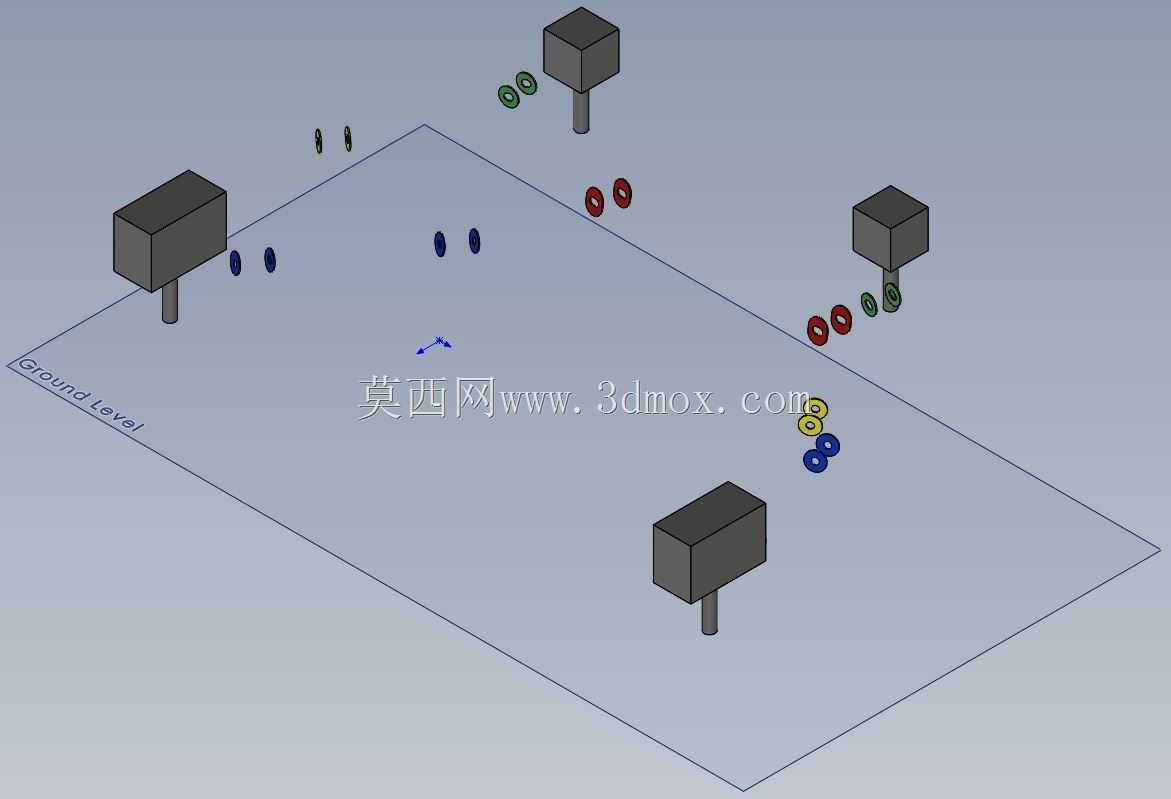

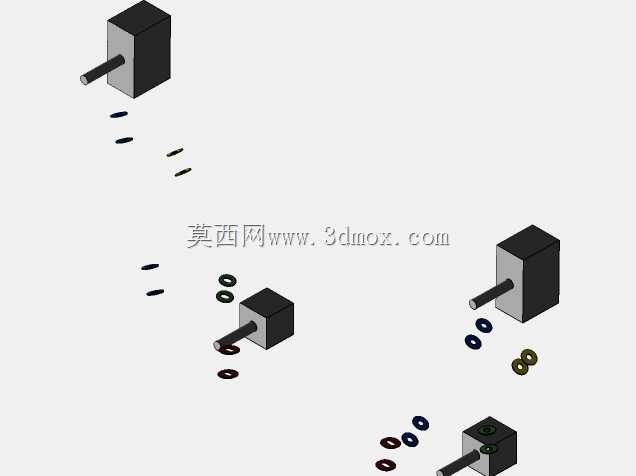

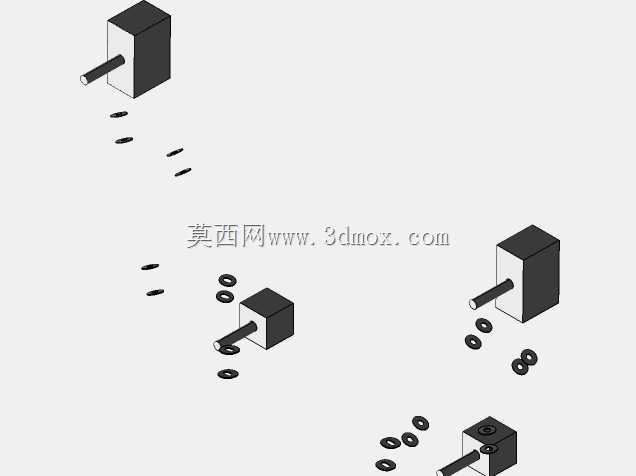

在汽车底盘改装与悬架系统研发场景中，副车架安装位置的精准定位是决定底盘操控表现、部件匹配度的核心前提，这套定位结构专门适配日产S14系列车型的后副车架换装、调校与悬架部件开发需求，能够为后悬架各摆臂、牵引支架的安装提供统一的空间位置基准，解决改装或维修过程中因定位偏差导致的悬架几何失准、轮胎异常磨损、操控响应滞后等问题。该结构完整还原了车型后接地面层空间内的OEM副车架安装点位布局，空间中的螺柱标识对应实际车身上的安装支座位置，清晰标注了各连接点的三维坐标边界，能够为副车架的安装对位提供直观的空间参考，避免安装过程中出现孔位错位、安装角度偏差等问题。设计过程中以实车测量数据为核心依据，对各安装点的相对位置进行反复校准，将位置误差控制在悬架部件设计与几何调整的允许范围内，完全满足后悬架部件开发、底盘改装方案验证、维修安装对位的实际使用需求。结构中通过差异化颜色对不同功能的后悬架臂安装位进行区分：蓝色标识对应后下控制臂支架安装位，红色标识对应后前束臂支架安装位，绿色标识对应后上控制臂支架安装位，黄色标识对应牵引臂支架安装位，不同颜色的点位标识清晰区分各部件的安装区域，便于设计或安装过程中快速识别对应部件的安装位置，降低对位出错概率。需要明确的是，这套定位结构仅标注各安装点的空间位置基准，不代表副车架本身的实际框架结构，核心作用是为副车架及关联悬架部件的安装提供统一的位置参考，在实际应用中，既可以作为底盘改装时副车架对位的参照基准，也可以作为后悬架摆臂、牵引支架等部件开发时的位置校核依据，帮助设计人员快速确认部件安装边界，确保开发的部件能够准确匹配车身安装点位，同时也可用于维修场景中副车架安装位置的校准，保障维修后底盘悬架几何参数符合原厂设计要求，避免因安装偏差影响车辆行驶稳定性与操控表现。
