自行车原型承载底盘框架结构设计

该底盘框架作为非标准两轮代步载具的核心承载基体，日常应用场景覆盖短途通勤代步原型车、定制改装两轮载具、低速特种作业两轮车的底盘承载需求，区别于量产自行车的标准化管材拼接结构，该原型底盘采用一体化焊接框架思路，兼顾结构强度与改装拓展冗余。从实际使用用途来看，该底盘需要承担前部转向机构安装、中部动力单元与储能模块固定、后部载物支架连接的核心作用，所有安装点位的位置度公差控制在0.2mm以内，避免后续装配出现干涉问题。

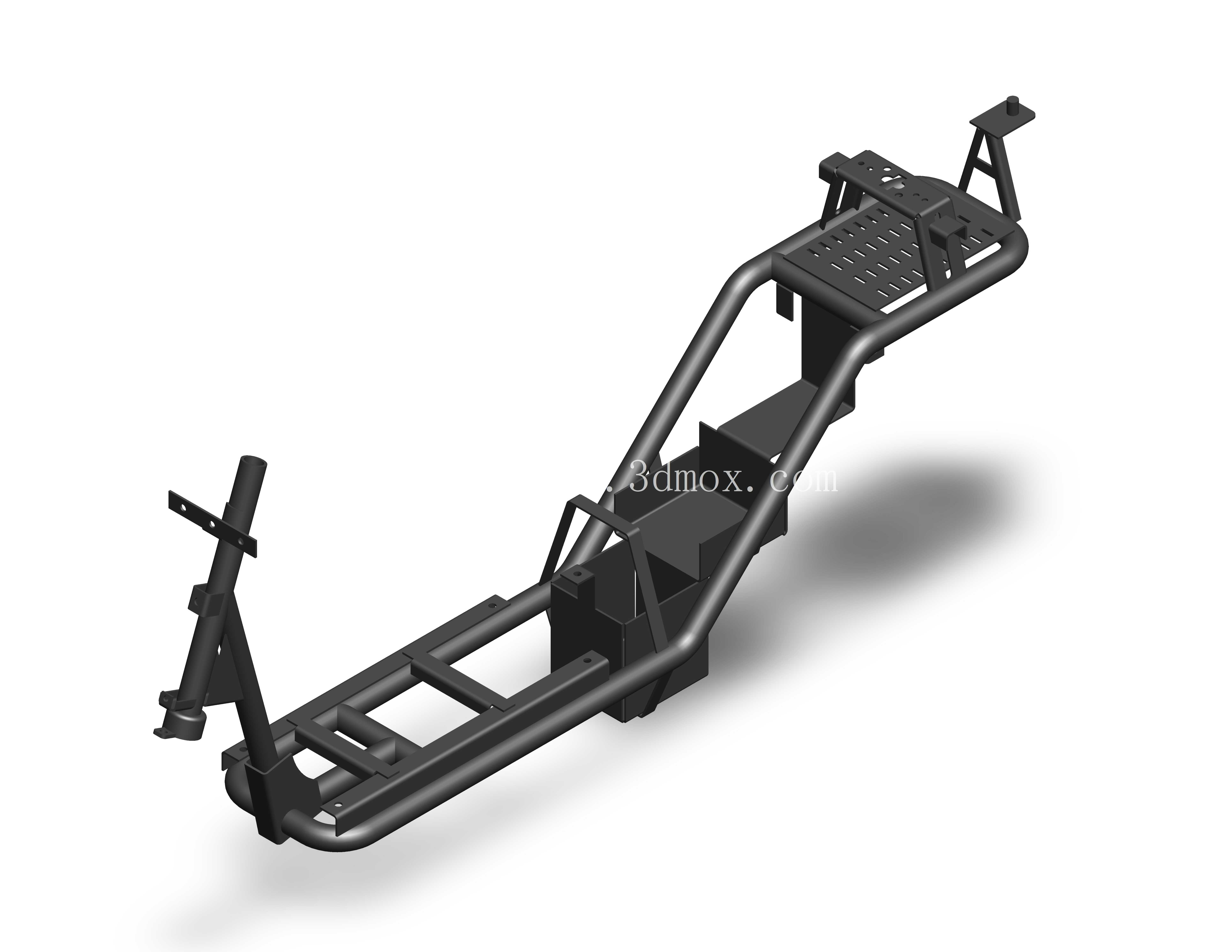

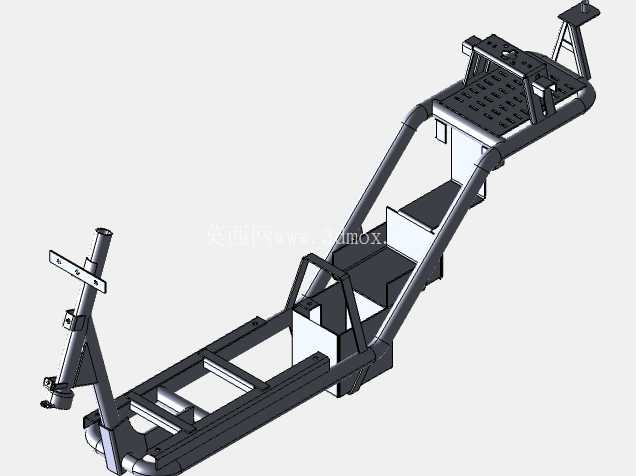

设计过程中优先考虑受力路径的合理性，主承载梁采用变径弯管结构，从车头转向立管位置向后平滑延伸至尾部载物支架，管材弯折处采用大圆弧过渡，避免应力集中导致的长期使用疲劳开裂，转向立管位置额外增加了三角加强筋焊接结构，应对转向过程中产生的交变侧向载荷。中部框架预留了多层安装平面，下层平面用于固定配重类部件降低整车重心，上层带防滑格栅的平台可用于放置载物箱或控制模块，两侧的管状纵梁预留了多处标准安装孔位，可根据后续改装需求固定脚踏、侧撑、护板等附属部件，无需二次打孔破坏主框架结构。

安装边界方面，前部转向立管的内径与通用自行车前叉舵管尺寸匹配，可直接适配标准碗组组件，降低后续配件采购成本；尾部支架的安装孔位间距符合通用载物货架的安装标准，可兼容市售多数两轮车载物配件；框架整体宽度控制在180mm以内，避免过宽影响骑行过程中的脚部活动空间，底部离地间隙设定为120mm，兼顾通过性与重心控制需求，主框架管材壁厚选择2.5mm的高强度结构钢，在保证整体抗扭强度达到1200N·m的前提下，将框架整体重量控制在合理区间，避免过重影响整车操控灵活性。

焊接设计上，所有管材拼接位置均采用满焊工艺，焊后进行打磨抛丸处理消除焊接应力，关键受力位置的焊缝高度不低于管材壁厚的0.8倍，避免虚焊、漏焊导致的结构失效。框架前部的转向限位结构与主框架一体焊接成型，限制转向最大角度为左右各45度，避免转向过度导致的线缆拉扯或摔车风险。中部的电池安装位预留了走线槽位，可将动力线缆、控制线缆隐藏在框架内部，既提升外观整洁度，也能避免线缆外露被剐蹭破损。

从结构验证角度来看，该框架的静态承重测试可满足150kg的额定载荷，在颠簸路面行驶时的动态载荷冗余量达到2倍以上，能够覆盖多数日常使用场景的载荷需求。不同于量产自行车车架的标准化流水线设计，该原型底盘预留了充足的改装空间，用户可根据自身需求调整动力单元类型、载物空间布局、附属配件安装位置，适合定制化两轮载具的开发验证使用，框架的所有安装孔位均采用统一的孔径标准，降低后续配件适配的加工成本，整体结构在满足强度要求的前提下尽可能简化了加工工艺，多数管材弯折工序可通过常规弯管设备完成，无需定制特殊成型模具，适合小批量原型试制场景。
