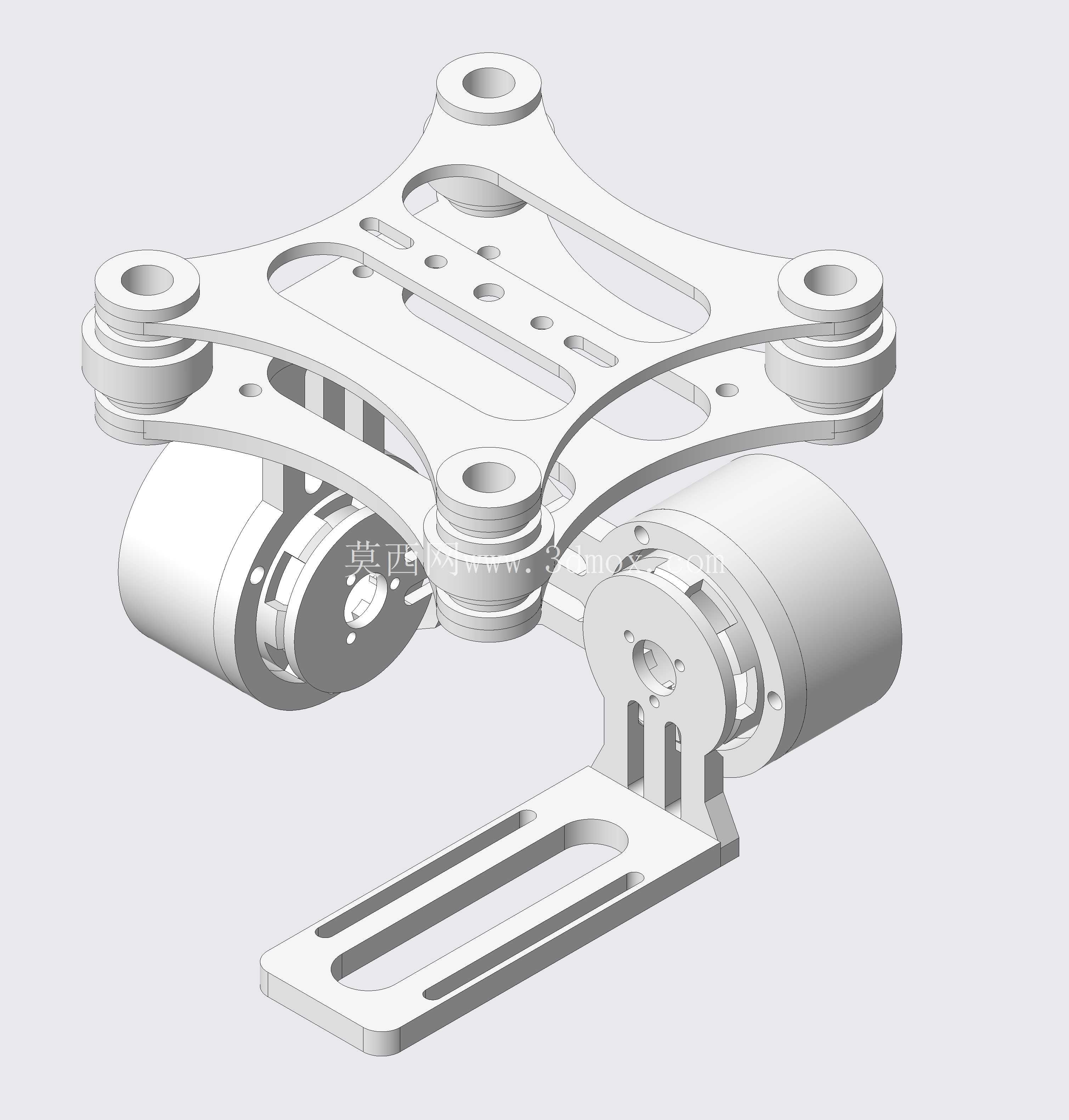

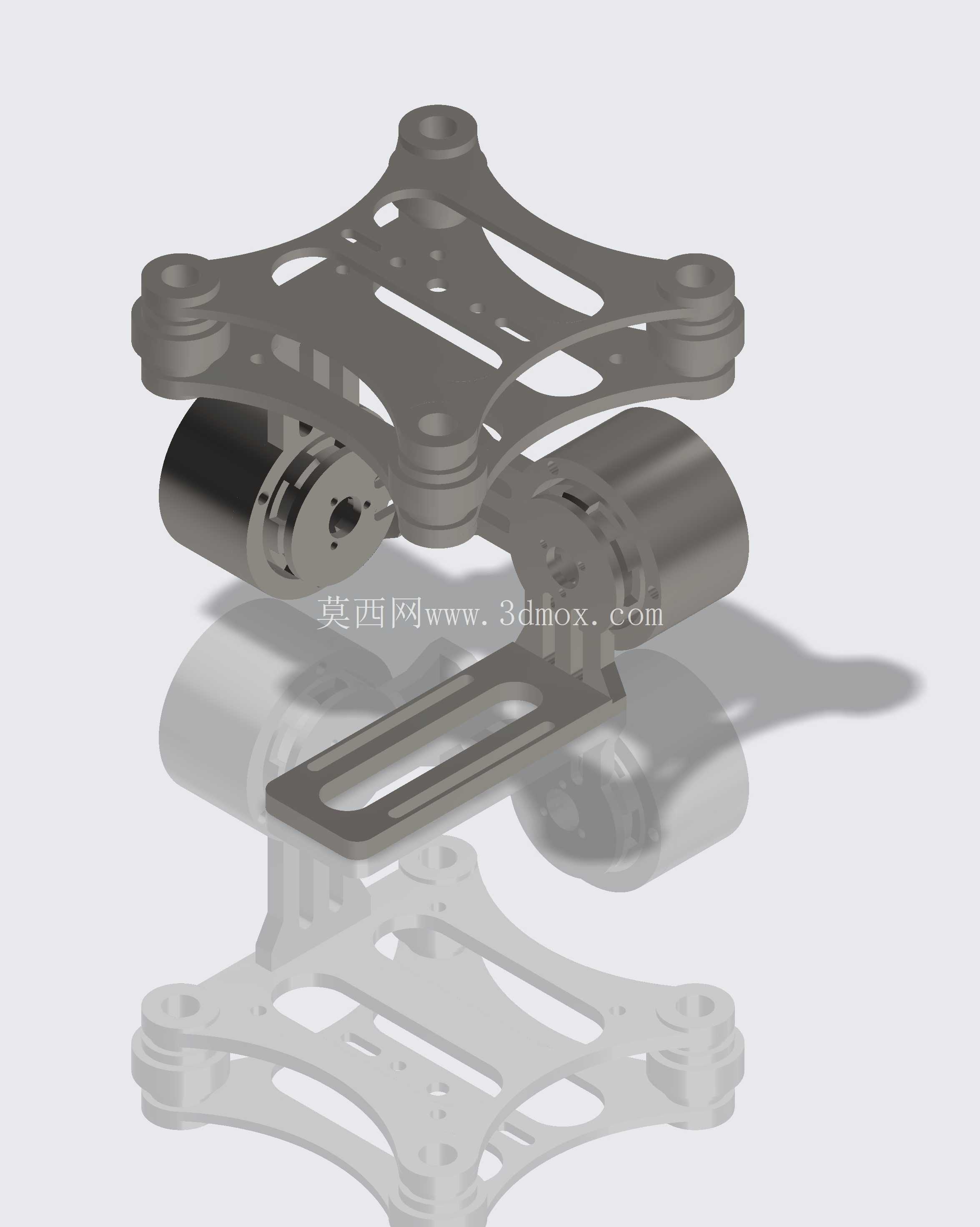

双轴万向传动连接机构结构设计

在各类需要跨轴线传递旋转扭矩的机械系统中，双轴万向连接结构是解决两轴存在空间夹角、安装偏移问题的核心传动部件，这类结构广泛应用在工业传动流水线、农用作业机械、小型工程机械的动力传输链路中，能够在输入轴与输出轴不处于同一直线、存在动态角度偏移的工况下，持续稳定传递旋转动力，避免刚性连接带来的轴系憋劲、轴承过载、键槽崩裂等常见故障。

从实际使用场景来看，这类双轴万向结构常被布置在动力源与执行端之间的过渡传动段，比如小型输送设备的电机与滚筒之间，当设备机架存在焊接变形、安装定位存在累计误差，或是运行过程中机架受载荷产生微变形时，两轴的同轴度会出现持续的动态变化，刚性联轴器完全无法适应这类偏移，而双轴万向结构可以通过自身的铰接转动自由度，补偿角度偏差与少量轴向窜动，保证扭矩传递的平顺性，不会因为轴系不对中产生额外的径向载荷，有效延长两端支撑轴承、动力源的使用寿命。

设计这套双轴万向结构时，首先要明确核心的传动边界参数：单节万向节的最大允许工作夹角通常控制在15度以内，双轴串联布置的结构可以将整体允许的偏移角度提升至25度左右，同时能够补偿两轴之间最大12mm的径向安装错位，轴向窜动补偿量可以达到8mm，完全覆盖常规非标设备安装、运行过程中产生的轴系偏差范围。结构上采用十字轴式铰接核心，十字轴的四个轴颈分别与两端的叉形接头配合，轴颈处镶嵌含油衬套，无需额外加装润滑管路就能满足中低速工况下的长期耐磨需求，避免了滚针轴承结构对润滑维护的高要求，更适合粉尘较多、维护不便的车间作业环境。

从安装边界来看，整套双轴万向机构的总长度控制在186mm，最大回转直径为62mm，两端的轴头采用标准平键连接结构，轴径设计为20mm，适配常规的Y系列小型电机输出轴、输送滚筒输入轴的安装尺寸，两端叉形接头的端面开有M8的紧定螺钉孔，安装时不需要额外加工定制连接法兰，直接将轴头插入对应安装孔后拧紧紧定螺钉即可完成固定，大幅降低现场安装的调整难度。结构的中间连接轴采用实心45号钢调质处理，能够传递的最大额定扭矩为120N·m，适配功率在3kW以内的中低速传动场景，完全满足小型输送设备、农用机具、轻工机械的动力传输需求。

在结构细节设计上，十字轴与叉形接头的配合间隙控制在0.02-0.04mm之间，既保证铰接转动的灵活性，不会因为间隙过小出现卡滞，也不会因为间隙过大导致传动过程中产生冲击异响，在正反转切换频繁的工况下，这个间隙范围能够有效降低反向冲击带来的结构损耗。两端的轴头与叉形接头采用一体锻造加工，避免焊接结构带来的应力集中问题，叉形接头的铰接耳处做了圆角过渡处理，消除应力集中点，在承受冲击载荷时不会出现耳板断裂的问题。整套结构没有采用复杂的密封结构，衬套自带的储油槽可以储存润滑脂，日常维护只需要每半年补充一次锂基脂即可，维护成本远低于采用精密滚针轴承的高速万向联轴器。

实际选型应用时需要注意，这类双轴万向结构不适合转速超过1500rpm的高速传动场景，高速工况下铰接处的间隙会产生较大的动不平衡量，引发设备振动，因此更适合中低速的动力传输场景。当两轴的夹角超过设计允许的最大值时，传动效率会出现明显下降，同时十字轴轴颈的磨损速度会大幅提升，因此布置安装时需要尽量将两轴的静态夹角控制在10度以内，预留出运行过程中变形产生的角度变化量。如果应用在正反转频繁的工况下，可以适当将紧定螺钉更换为弹性圆柱销连接，提升连接的抗冲击能力，避免紧定螺钉受冲击出现松动滑脱的问题。
