市政环卫绿化喷洒水罐车结构设计

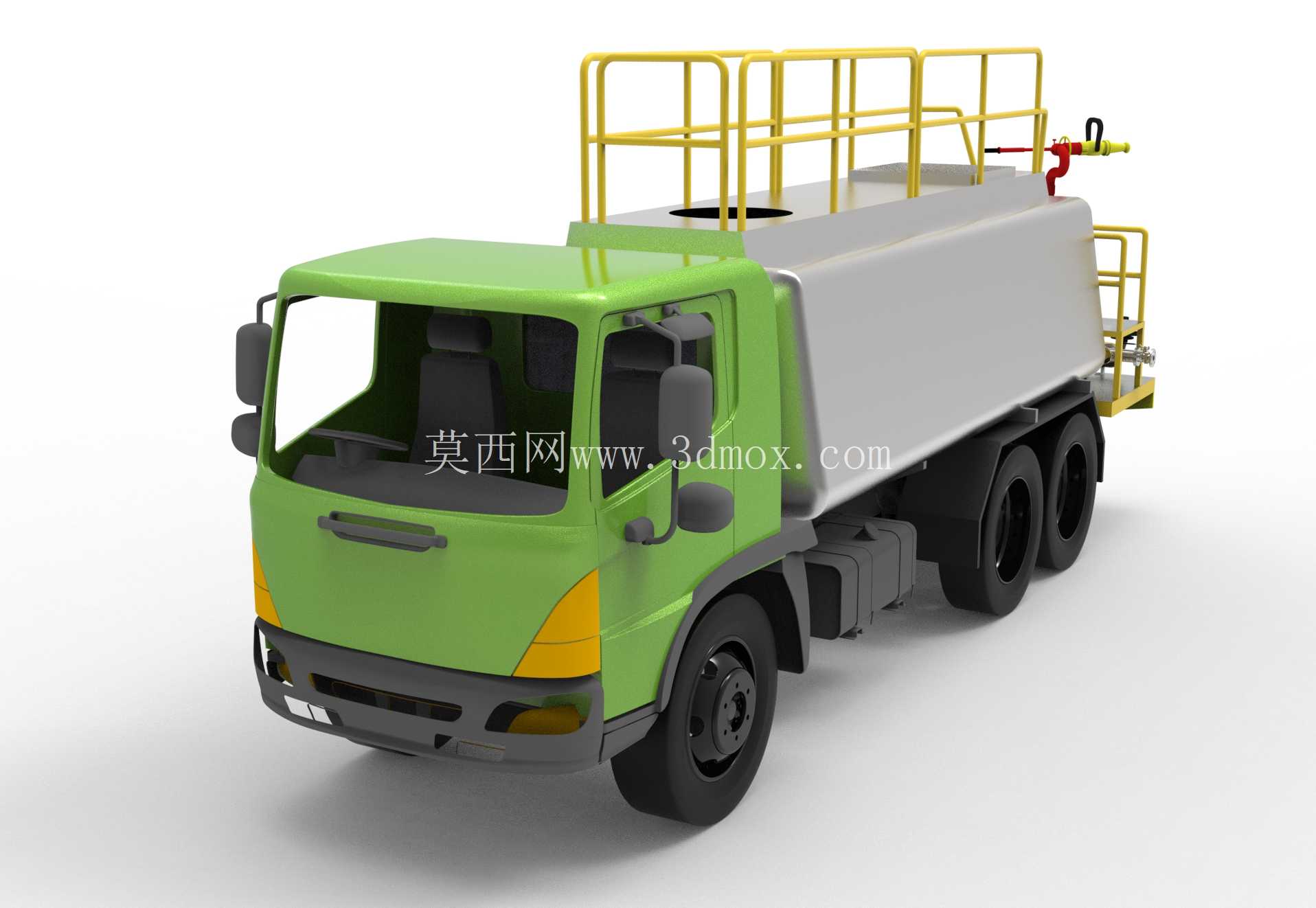

　　这款水罐车的三维结构设计，核心围绕市政环卫、园林绿化、工程降尘等多场景作业需求展开，整体采用二类载货底盘改装的成熟思路，在保证车辆道路行驶合规性的前提下，最大化上装罐体的有效容积与作业适配性。从结构布局来看，驾驶室沿用平头轻卡的成熟构型，视野开阔，可满足城市狭窄道路、小区内部、乡镇支路等复杂通行场景的转向与观察需求，前保险杠预留了洒水前冲装置的安装接口，可根据作业需求加装对冲喷头，实现路面冲洗功能。上装罐体采用卧式圆柱加局部切边的截面设计，相较于纯圆柱形罐体，切边结构可有效降低整车重心高度，提升车辆满载行驶时的侧倾稳定性，同时罐体底部与底盘副车架的贴合面更宽，连接固定点的受力分布更均匀，可减少车辆颠簸工况下罐体焊缝的疲劳应力。

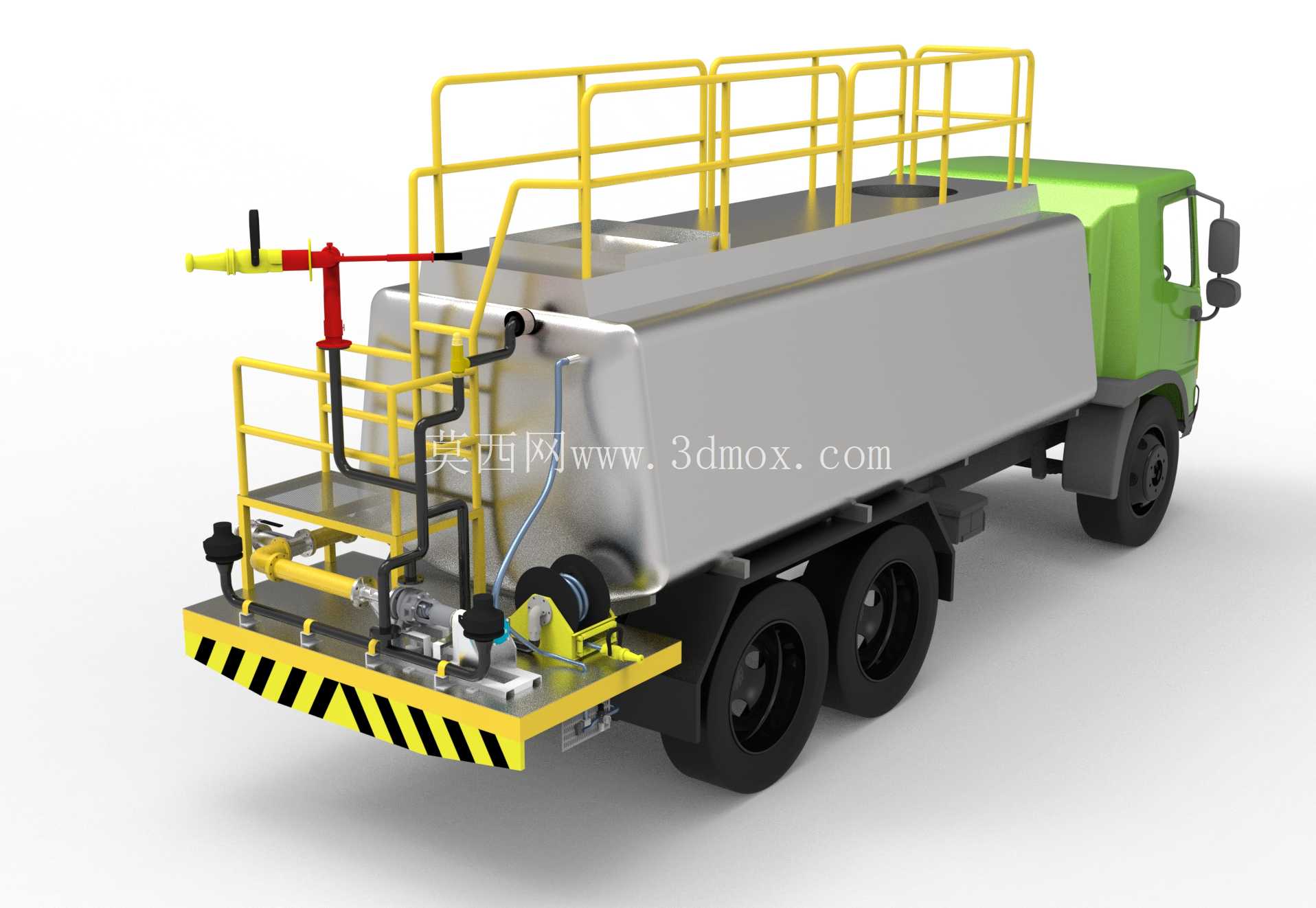

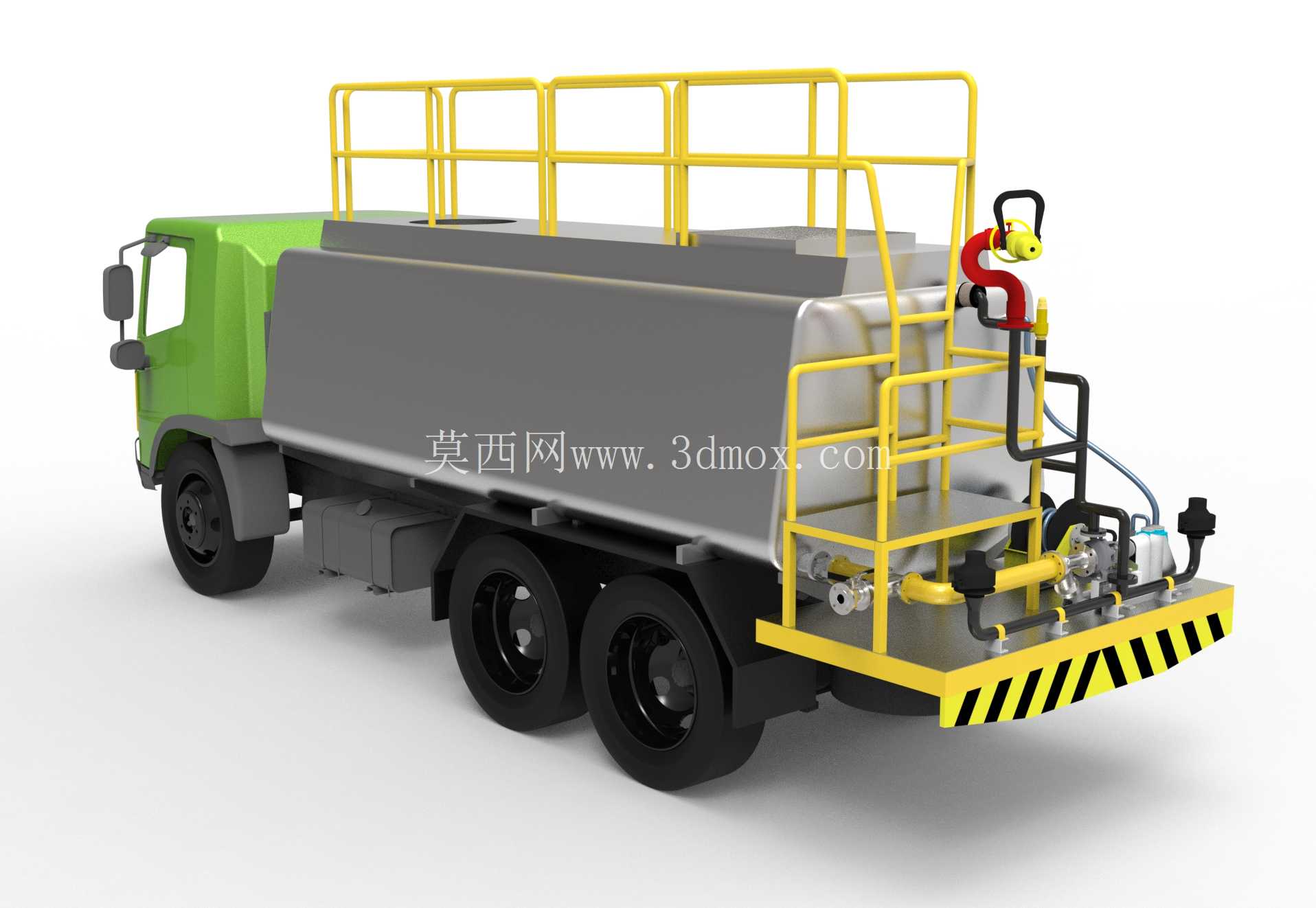

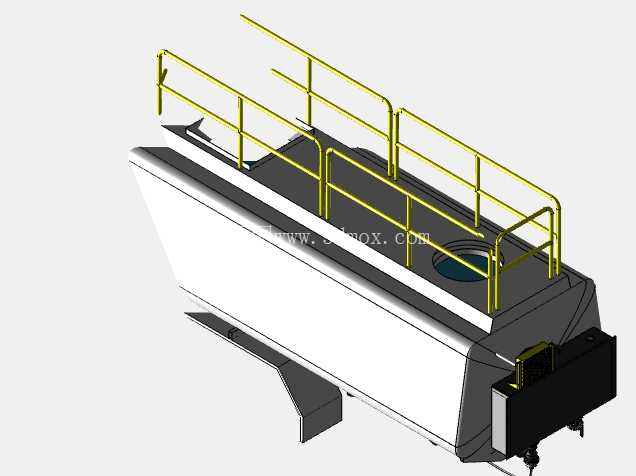

　　罐体顶部设置了带安全护栏的作业平台，护栏采用分段式方管焊接结构，高度符合高空作业防护标准，平台表面预留防滑纹路，作业人员可在顶部完成加水口操作、设备检修等工作，罐体尾部设置了爬梯结构，爬梯踏步采用防滑冲孔板设计，倾斜角度兼顾攀爬便利性与结构紧凑性，不会超出车辆外廓尺寸限值。罐体尾部右侧安装了消防接口与洒水炮机构，洒水炮可实现水平360度旋转、俯仰角度调节，水柱射程可覆盖远距离绿化带浇灌、高空降尘作业需求，同时罐体侧面预留了侧喷接口安装位，可根据不同作业场景加装侧喷、后洒等不同功能的喷头组件，实现路面洒水、绿化带浇灌、应急消防供水等多用途切换。

　　从安装边界来看，整车宽度控制在常规载货车辆的限值范围内，可顺利通过城市限宽设施，罐体长度与轴距匹配合理，不会出现后悬过长导致的离去角不足问题，可适应非铺装路面的工地、厂区通行需求。底盘部分采用三轴承载结构，后轴为双胎设计，满载时轴荷分配经过优化，可满足满载水介质时的承载需求，制动系统与底盘原有系统适配，无需额外改动即可满足道路行驶的安全要求。罐体内部设置了防波板结构，可减少车辆行驶过程中罐内水体的晃动冲击，避免水体晃动导致的车辆重心偏移，提升行驶稳定性，防波板采用带通孔的隔板设计，既可以缓冲水体冲击，又能保证水体在罐内的连通，避免局部应力集中。

　　管路系统的布局沿罐体底部与侧面排布，所有管路固定点均设置减震胶垫，减少车辆行驶过程中管路的震动磨损，阀门操作位置集中在罐体尾部，作业人员无需攀爬即可完成大部分作业操作，提升作业效率与操作安全性。这款水罐车的结构设计充分考虑了不同作业场景的通用性，在核心罐体结构不变的前提下，可通过加装不同的作业附件实现功能拓展，既可以满足日常市政道路保洁洒水、绿化带浇灌的常规需求，也可作为应急供水车辆用于小型火灾扑救、工地临时降尘、干旱区域应急送水等场景，整体结构紧凑，改装适配性强，可基于多数同吨位二类载货底盘进行改装落地，结构件多采用标准型材焊接，加工工艺成熟，后期维护成本较低。
