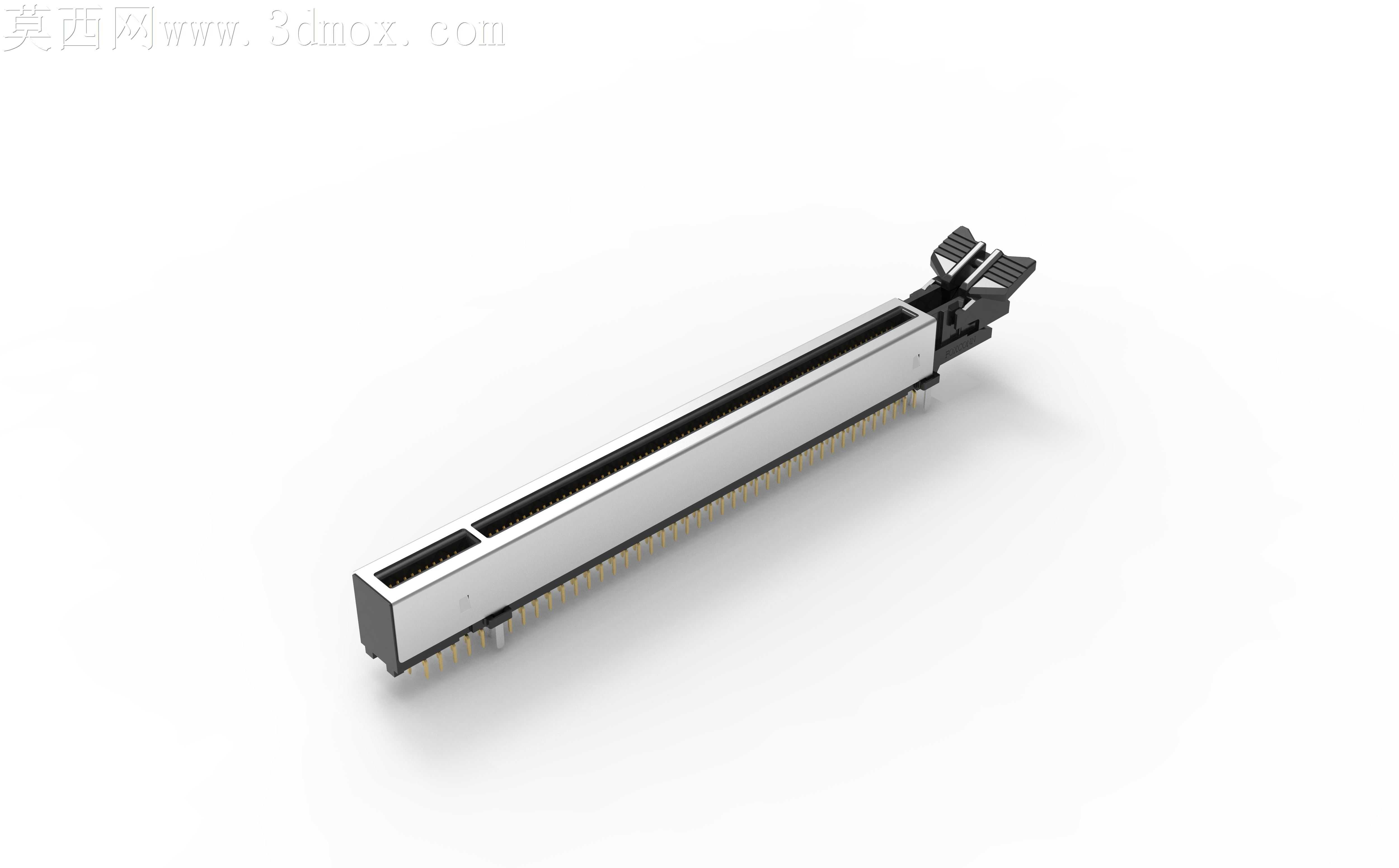

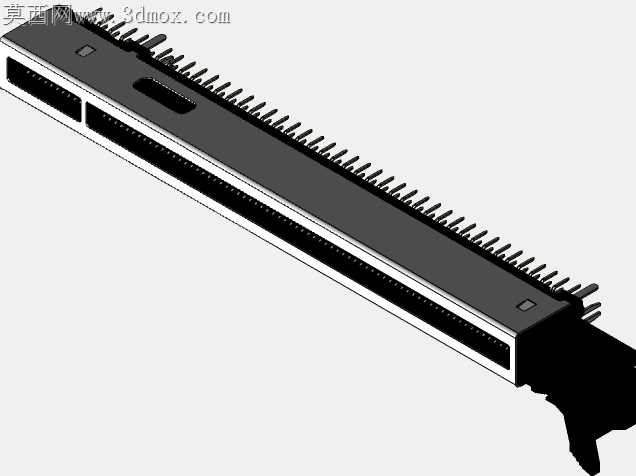

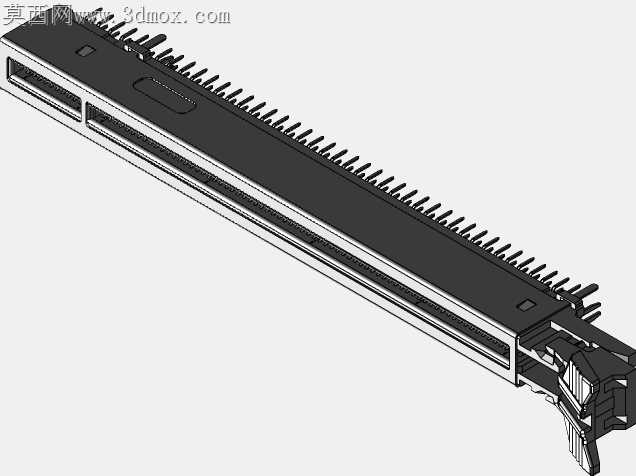

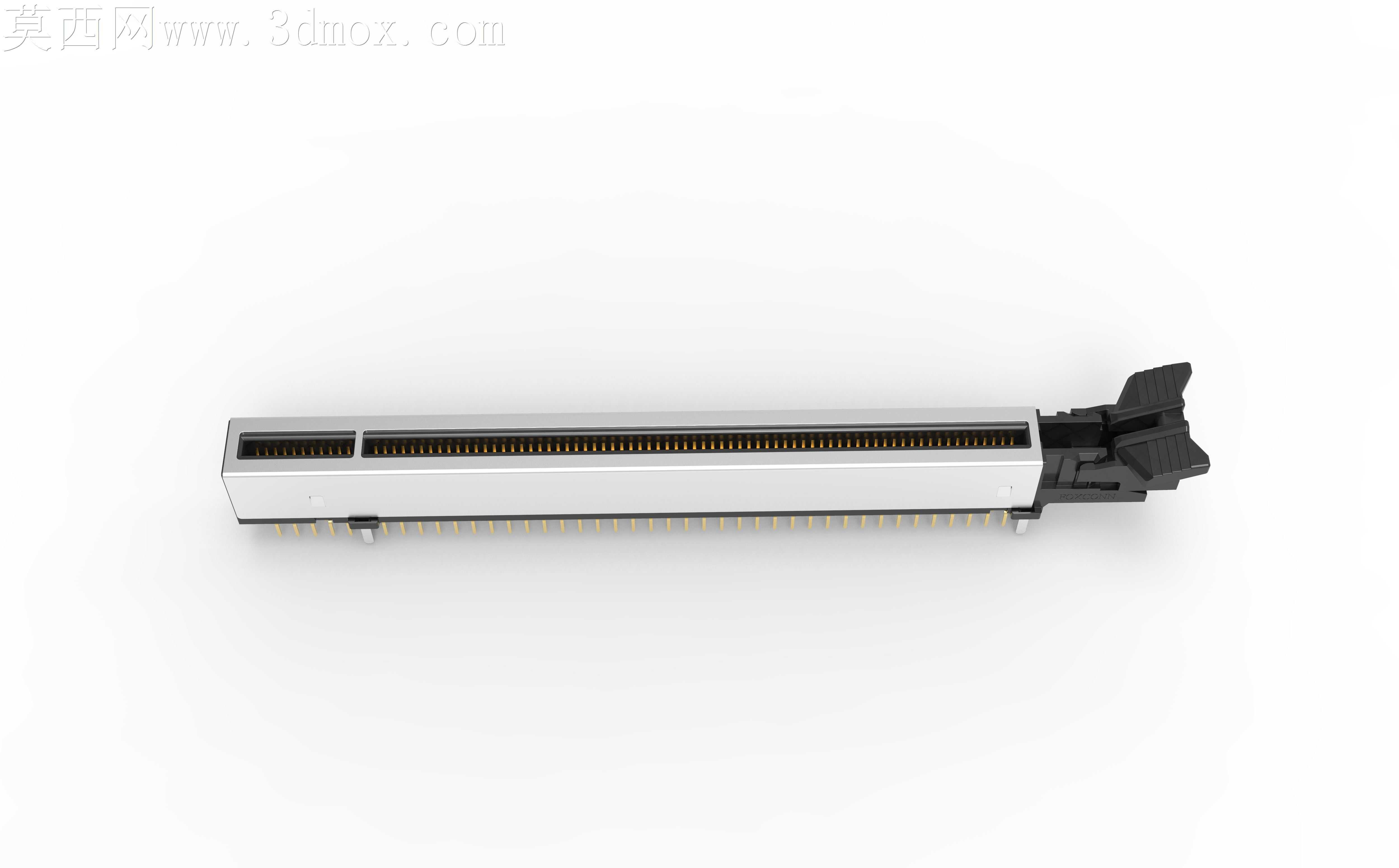

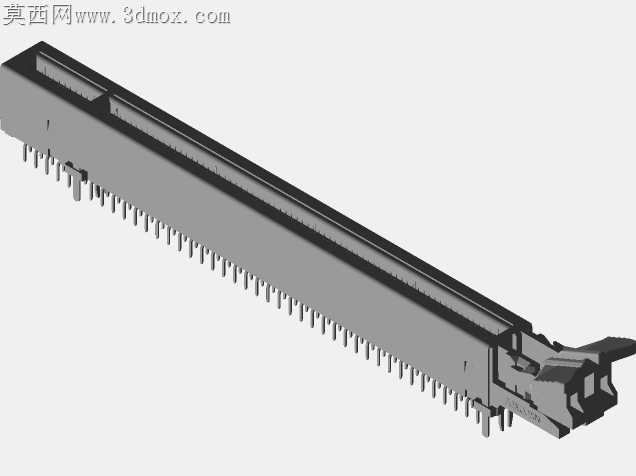

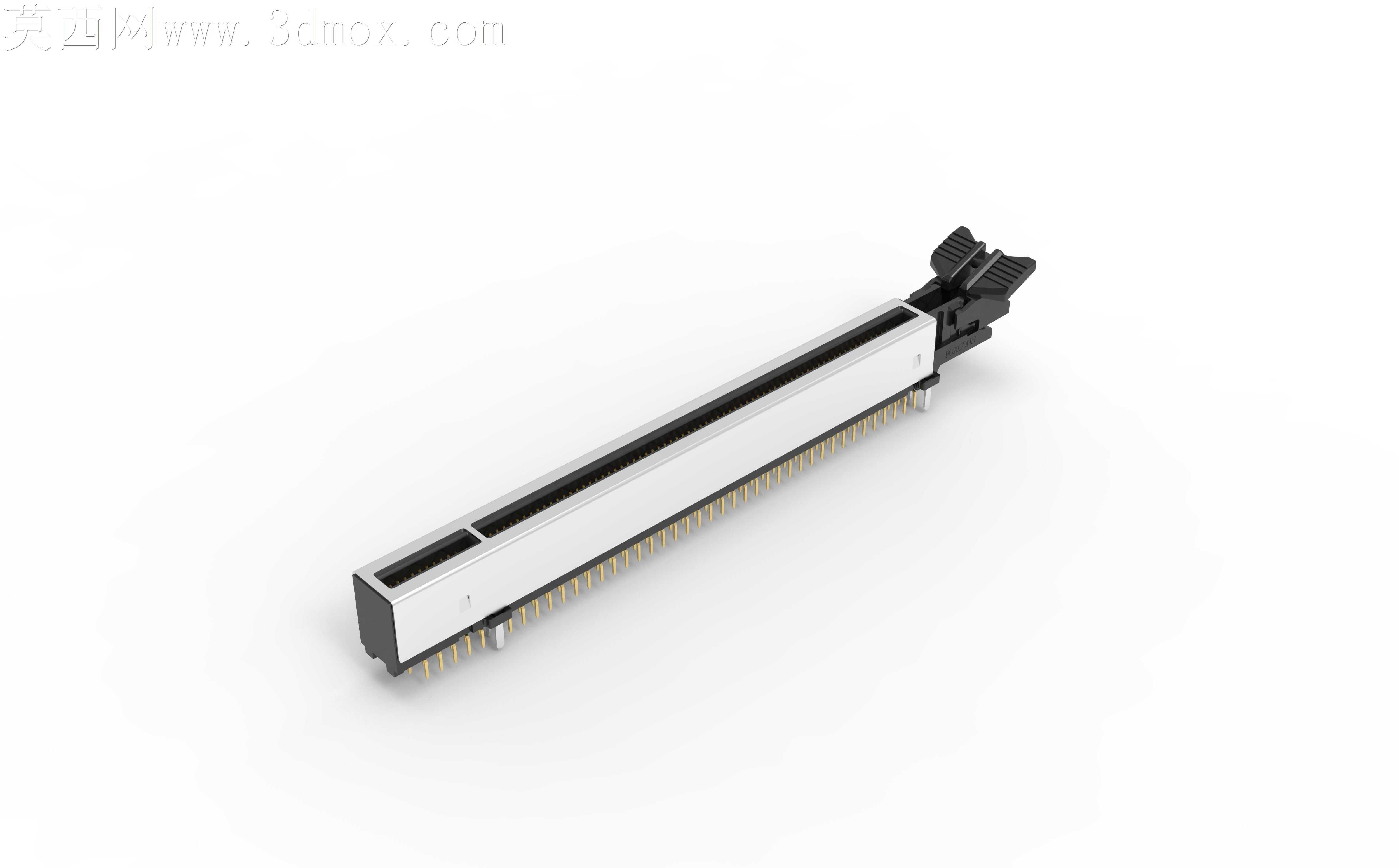

富士康PCIe X16板卡连接插槽结构

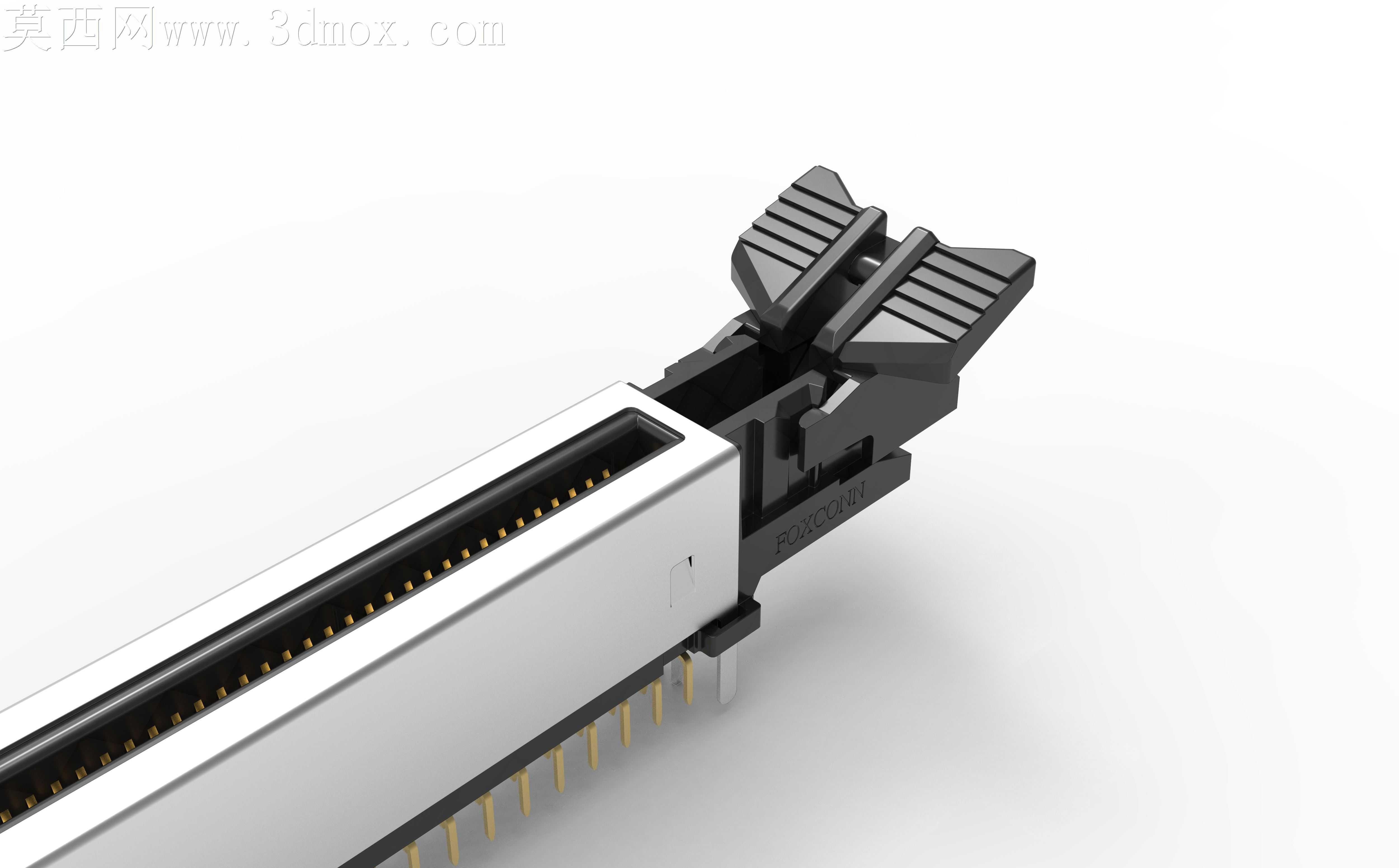

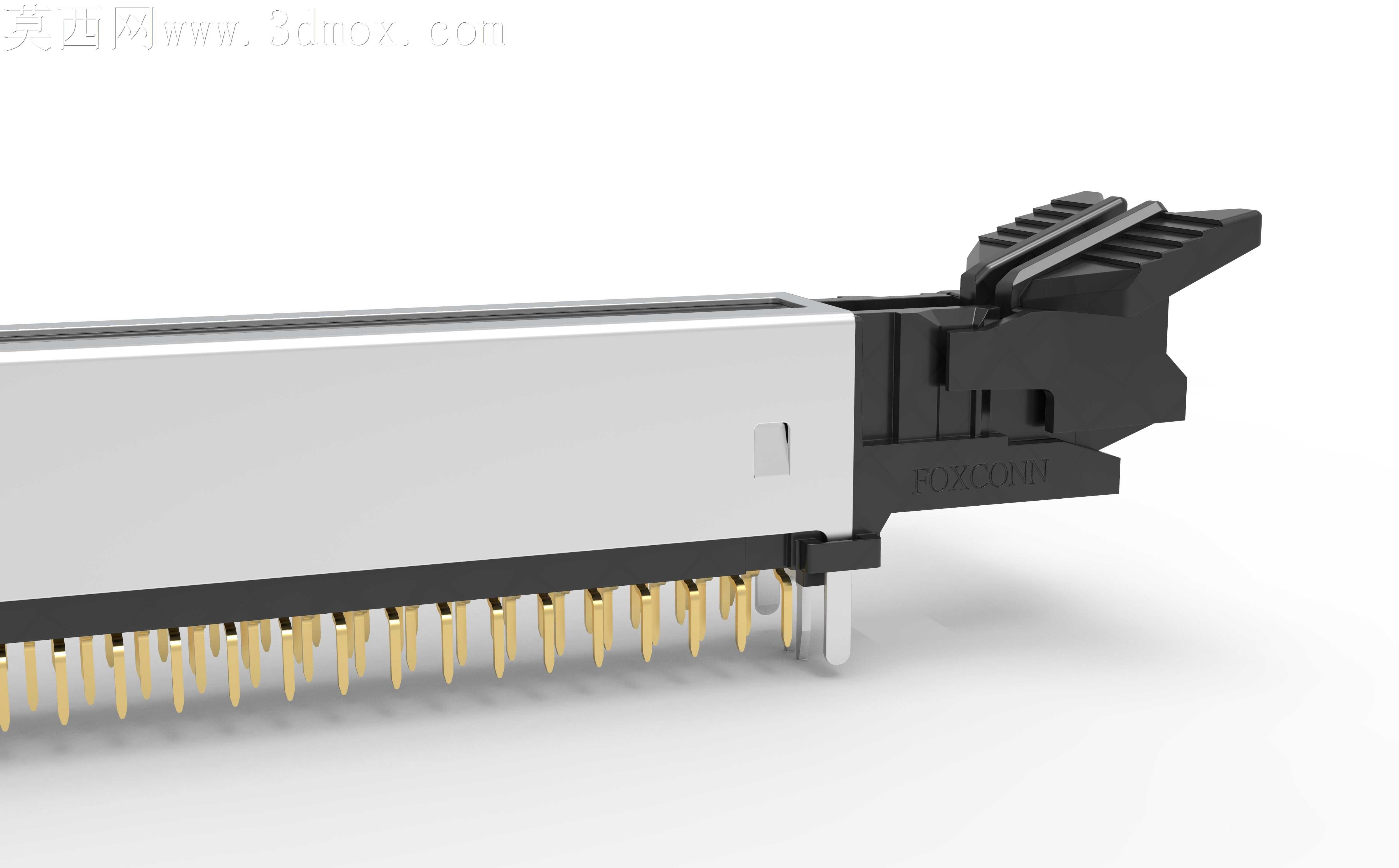

板卡插槽长期插拔后的接触松脱、针脚偏斜，是工控主板、消费级主板返修率居高不下的核心诱因之一，这款PCIe X16连接器的结构设计，恰恰围绕这类现场工况的痛点做了针对性的细节打磨。金属屏蔽罩的折边没有采用常规的直角冲压工艺，边缘做了0.2mm的内收圆弧处理，既避免组装时刮伤PCB表层阻焊层，也能在板卡斜插误入时形成导向斜面，不会直接磕弯内部镀金插针。尾部的锁扣结构没有照搬普通PCIe插槽的薄卡扣设计，卡扣根部做了加厚的加强筋，反复开合的疲劳寿命能提升近三倍，卡扣顶端的防滑齿纹深度控制在0.15mm，手指按压时不会打滑，也不会因为齿纹过锐划伤装机人员的指腹。插针的排布做了微错位公差设计，公母端对插时每根针脚的插入行程有0.1mm的差值，不会出现所有针脚同时受力导致的插入阻力骤增问题，普通用户徒手就能完成显卡等板卡的安装，不需要借助工具按压。金属外壳与塑胶基座的卡扣配合位预留了0.05mm的热胀冷缩间隙，在机箱内部长期高温工作环境下，不会因为不同材质的膨胀系数差出现壳体翘曲、插针移位的问题。插针表面的镀金层厚度做了梯度设计，接触工作区镀金层更厚，非接触区适当降低厚度，在控制成本的前提下保证了上万次插拔的接触可靠性，不会因为镀层磨损出现接触不良、信号丢包的问题。塑胶基座的卡槽定位凸点做了偏心处理，和PCB板上的安装孔对位时能自动纠偏，过波峰焊时不会出现基座偏移、针脚浮高的问题，能大幅降低SMT贴片阶段的不良率。插槽前端的导向口做了15度的外扩倒角，哪怕板卡金手指有轻微的位置偏差，也能顺着倒角滑入正确位置，不会出现金手指刮伤、针脚顶弯的装配隐患。
