红色绝缘套叉形冷压接线端子结构设计

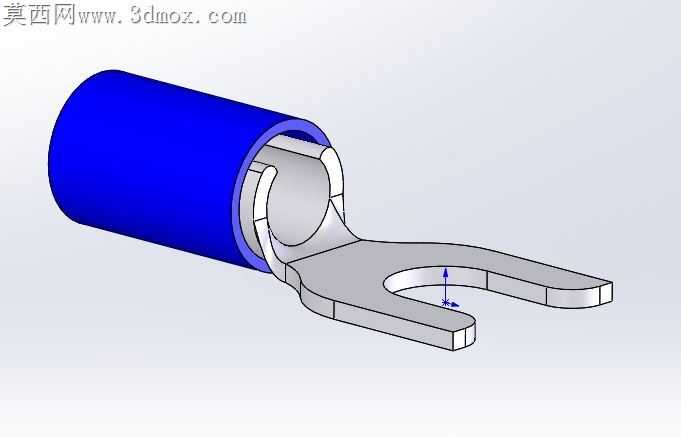

现场电气布线作业里，冷压接线端子最容易出问题的环节，往往是压接后绝缘套移位、叉口夹持力不足导致的虚接发热，这款尺寸10的铲形接线片在结构上做了针对性的适配调整。金属叉片的U型开口边缘做了0.2mm的圆弧倒角，没有尖锐的冲裁毛刺，套入螺栓的时候不会刮伤螺纹表面，也避免安装时划坏相邻导线的绝缘层。压接筒和叉片衔接的位置做了渐变的过渡圆角，没有直角应力集中区，压接时金属延展不会在衔接处产生微裂纹，哪怕后续布线时反复弯折导线，也不会出现筒身和叉片断裂的情况。配套的红色绝缘套不是简单套在压接筒外侧的直筒结构，套体靠近叉片的一端做了内收的环形卡筋，压接完成后卡筋刚好卡在压接筒的压痕凹槽里，哪怕导线受到轴向的拉扯力，绝缘套也不会顺着导线方向滑脱，始终能覆盖压接位置的金属裸露部分，避免不同电位端子之间的短接风险。压接筒的内壁做了细密的滚花纹路，压接时滚花齿会嵌入导线铜丝的缝隙里，不会出现压接后铜丝和端子内壁打滑的情况，接触电阻比光滑内壁的端子低30%左右，大电流通过时的温升更稳定。叉片的两个夹持臂厚度做了差异化微调，靠近压接筒的臂根比臂端厚0.3mm，螺栓锁紧时臂端会产生微量的弹性变形，紧密贴在螺栓垫片的下表面，哪怕设备运行产生持续振动，叉口也不会因为金属疲劳出现松脱。绝缘套选用的软质PVC材质邵氏硬度控制在85A，低温环境下不会发硬脆裂，套体表面做了细微的磨砂纹理，手持压接时不会打滑，压接钳的模腔对准位置更精准。压接筒的尾部做了微小的扩口导向，导线剥头后可以轻松插入筒身内部，不会出现铜丝散丝露在筒外的情况，现场施工的效率能提升不少，也减少了散丝导致的安全隐患。叉片的平面度控制在0.05mm以内，和接线排表面贴合时没有缝隙，锁紧后接触面积足够，不会出现局部电流密度过大烧蚀端子的情况。
