带轴座一体式离心叶轮结构设计

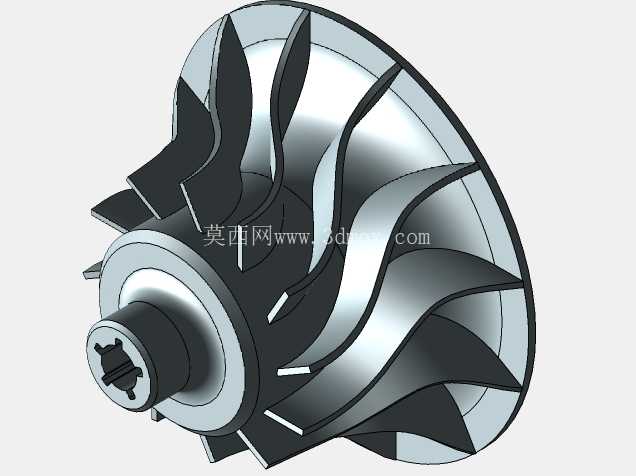

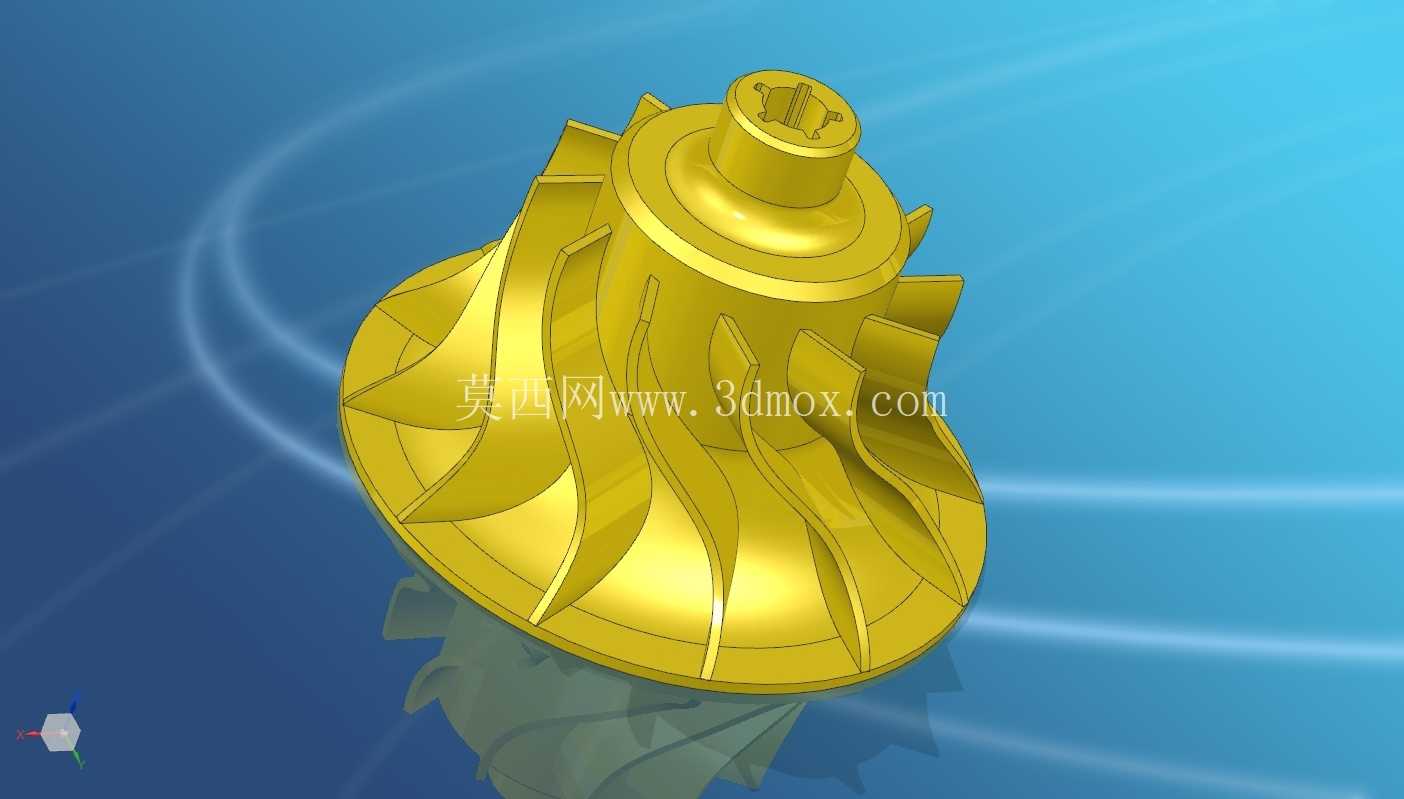

　　这类带一体式轴座的离心叶轮，常配套在小型流体输送设备、微型涡轮动力单元以及部分工业吹扫设备的核心腔体内部，作为能量转换的核心转动件，承担着将转轴输入的机械能转化为流体压力能与动能的作用，运行时随转轴高速旋转，带动叶片间的介质沿径向甩出，在叶轮中心区域形成负压持续吸入介质，完成连续的流体输送或动力输出循环。从结构设计逻辑来看，该叶轮采用轴座与叶片轮盘一体化的成型思路，顶部的带内定位结构轴座，是与动力输出轴直接配合的安装部位，内孔的型面设计兼顾了周向传动的扭矩传递需求与轴向定位的限位要求，装配时无需额外加装独立的轮毂连接件，既减少了装配环节的累计误差，也能降低高速转动时的连接件松动风险，适配高转速工况下的动平衡稳定性要求。叶片采用空间扭曲曲面构型，并非简单的直板径向排布，每片叶片的进口角与出口角沿叶高方向做连续渐变设计，入口段的曲面弧度贴合介质流入方向，能减少介质进入叶轮流道时的冲击损失，出口段的型面引导介质沿径向平顺甩出，避免流道内出现涡流、滞流区，提升能量转换效率；叶片与底部轮盘的连接位置做了大圆弧过渡处理，既可以降低应力集中系数，避免高速转动时叶片根部因交变应力出现疲劳开裂，也能减少介质在轮盘与叶片夹角处的流动阻力。

　　轮盘部分采用锥面过渡的构型，从轴座位置向外缘逐渐延展变薄，在保证整体结构刚度的前提下尽可能降低转动惯量，减少动力启动阶段的扭矩负载，同时轮盘的外缘与叶片顶端齐平，装配时可与腔体的密封环形成小间隙配合，减少介质从叶轮外缘与腔体间隙的回流损失。从安装边界来看，该叶轮的轴向定位完全依托顶部轴座的轴肩结构，装配时轴肩端面与动力轴的定位台阶贴合，配合轴座内孔的传动型面实现周向固定，径向尺寸需匹配安装腔体的内径，预留0.2-0.5mm的运行间隙，避免高速转动时叶片与腔体内壁发生刮蹭；轴向尺寸需保证叶轮入口端与腔体进风口的对齐度，偏移量控制在0.3mm以内，否则会直接影响介质流入效率，导致运行噪音增大、输出性能下降。

　　在实际工况适配中，这类叶轮的曲面精度直接影响运行状态，叶片型面的轮廓度公差需控制在0.1mm以内，单叶片的厚度偏差不超过0.05mm，整套叶轮完成加工后需做动平衡校正，剩余不平衡量需满足对应转速等级的平衡精度要求，避免高速运行时出现振动超标、轴承过早磨损的问题。流道的表面光滑度也有明确要求，曲面衔接位置不能有明显的凸起、凹坑或加工刀痕，否则会打乱介质的流动轨迹，增大流动阻力，甚至在局部产生紊流引发异常振动。设计阶段需要反复调整叶片的扭曲角度与分布间距，既要保证足够的流道过流面积满足流量要求，也要控制叶片数量在合理区间，叶片过多会增大流道的摩擦阻力，叶片过少则容易出现流道内的介质脱流，导致运行效率下降、压力脉动增大。

　　轴座部分的壁厚设计需要兼顾强度与重量要求，壁厚过薄会导致传动时轴座变形，无法传递额定扭矩，壁厚过厚则会增大整体重量，提升转动惯量，额外增加动力负载。这类一体化结构的叶轮，相比装配式叶轮减少了焊缝或紧固件带来的结构薄弱点，更适合转速较高、运行连续性要求强的工况，在小型涡轮增压装置、工业离心风机、微型泵类设备中都有广泛的应用场景，设计时需要结合具体的工况参数，匹配对应的叶片进出口角、轮盘直径以及轴座配合尺寸，才能保证叶轮在额定工况点处于高效运行区间。
