流线型带散热孔曲面壳体结构设计

　　该曲面壳体构件主要面向小型手持或桌面型电子、小家电类产品的外部封装场景，在实际应用中承担内部元器件防护、散热导流、握持触感优化三重核心作用，日常使用中可隔绝外界粉尘、泼溅液体对内部电路及功能组件的侵蚀，同时通过顶部预设的放射状开槽结构，将内部工作组件产生的热量顺着开槽间隙自然导出，避免密闭空间内热量堆积引发的元器件性能衰减问题。从结构设计逻辑来看，整体采用大曲率顺滑曲面过渡，没有突兀的棱角结构，一方面是为了适配压铸成型的工艺特性，减少模具抽芯、脱模过程中的结构卡滞风险，降低成型后壳体表面的应力集中系数，避免后续使用过程中受外力冲击出现边角开裂的问题；另一方面顺滑的曲面轮廓在作为手持类设备外壳时，能够更好贴合手掌的自然握持弧度，长时间握持操作不会产生硌手的不适感，作为桌面放置类构件时，底部的平缓曲面支撑面也能保证放置状态的稳定性，不会出现轻易滑移、侧翻的情况。

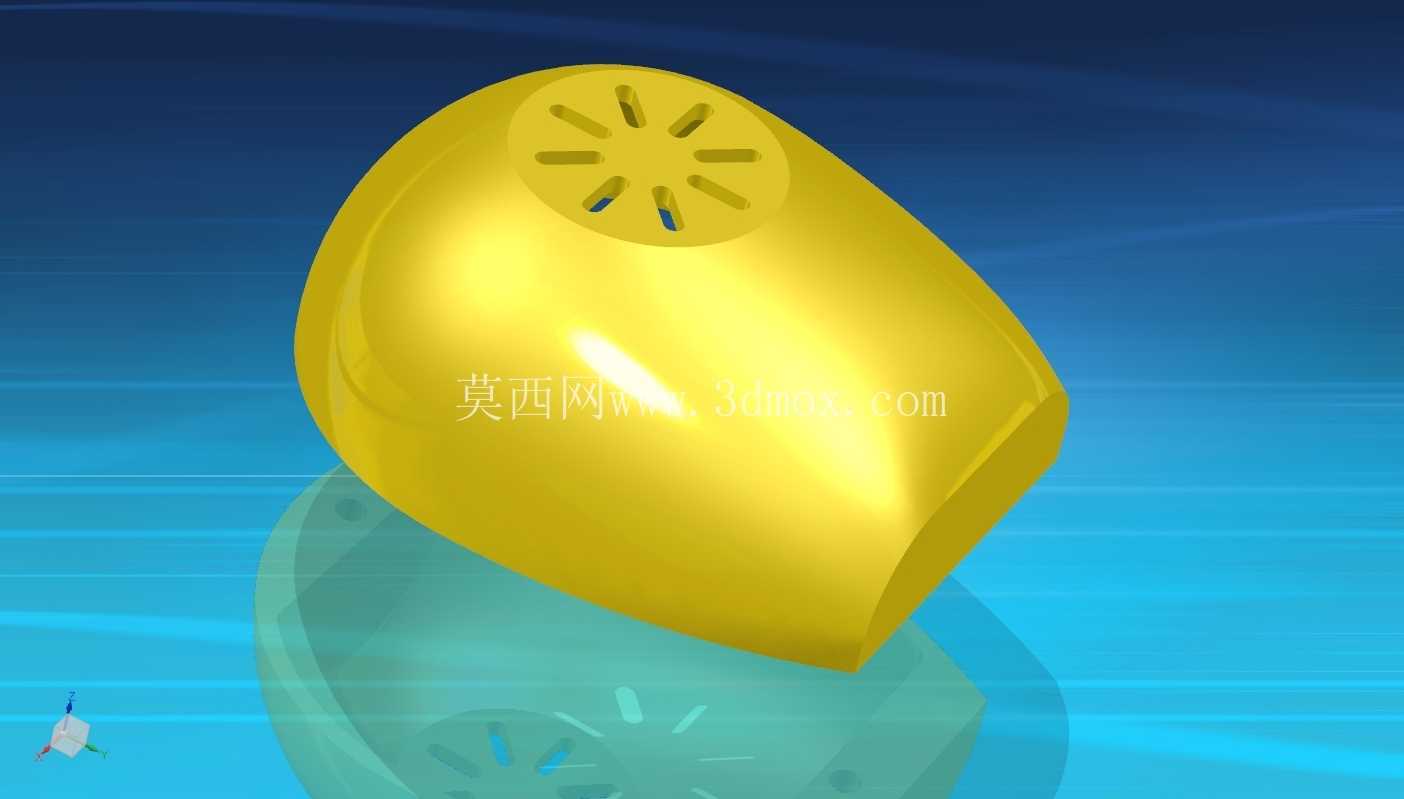

　　顶部的放射状散热开槽并非均匀等宽设计，每道开槽的宽度顺着曲面弧度做渐变处理，靠近中心区域的开槽宽度略窄，边缘位置开槽宽度适度放宽，这种设计是结合内部发热元件的布局逻辑确定的——内部核心发热源通常布置在壳体中心区域，较窄的开槽可以避免大尺寸异物直接掉落接触核心元件，边缘较宽的开槽则可以配合内部空气对流路径，加快热空气的排出效率，同时开槽的边缘全部做了R0.3以上的圆角倒钝处理，既避免压铸成型后飞边毛刺划伤使用者，也能减少应力集中导致的开槽边缘开裂问题。

　　从安装边界维度考量，该壳体的内壁预留了均匀分布的卡扣安装位与螺丝柱结构，卡扣位的拔模角度控制在1.5度，既保证装配时的卡扣连接强度，也能降低拆卸维护时的卡扣断裂概率；内壁的螺丝柱高度统一控制在壳体壁厚的2.5倍以内，螺丝柱根部做了环形加强筋连接到壳体内壁，避免螺丝锁附时出现柱体开裂、滑牙的问题。壳体整体壁厚控制在1.8mm到2.2mm之间，顺着曲面弧度做均匀的壁厚过渡，没有出现壁厚突变的区域，能够有效避免压铸成型过程中产生缩孔、翘曲、表面流痕等工艺缺陷，降低后续表面处理的打磨、抛光工作量。壳体底部的支撑面做了0.2mm的微凸平面处理，放置在平整桌面时可以保证整个支撑面均匀受力，不会因为曲面成型的微小误差导致放置不稳。

　　在曲面建模过程中，所有曲面的G2连续过渡都经过反复调整，保证表面光影反射顺滑无折痕，后续不管是做喷涂、电镀还是阳极氧化表面处理，都能获得均匀一致的外观效果，不会因为曲面连续性不足出现表面光影畸变的问题。壳体边缘的合模线位置特意选在曲面的视觉非主视面，合模线处的错位公差控制在0.05mm以内，后续只需要简单的抛光处理即可完全消除合模线痕迹，提升产品的外观精致度。针对压铸成型的工艺需求，壳体所有的内部加强筋厚度都控制在主体壁厚的0.6倍，避免筋位处出现缩水凹痕，影响壳体外表面的外观质量；加强筋的排布方向顺着熔体填充的流向设置，减少压铸过程中的熔体流动阻力，降低填充不足、冷隔等成型缺陷的出现概率。
