按动式白板书写笔外观结构设计

　　日常办公场景中，白板笔是会议演示、教学板书环节的高频使用工具，传统插拔式笔帽的白板笔在使用过程中经常出现笔帽遗失、笔尖干涸漏墨的问题，这款按动式白板标记笔的结构设计，正是针对这类实际使用痛点展开的优化。从结构布局来看，笔身采用三段式拼接设计，尾部集成按动伸缩机构，中部为储墨仓容纳区域，前端为笔尖导向固定段，整体握持段直径控制在14mm，符合成年人手部握持的人机工程尺寸，长时间书写不会产生明显的硌手感，笔身总长度控制在145mm，可适配常规办公文具收纳盒、工装口袋的存放尺寸边界，不会出现过长导致收纳不便的问题。

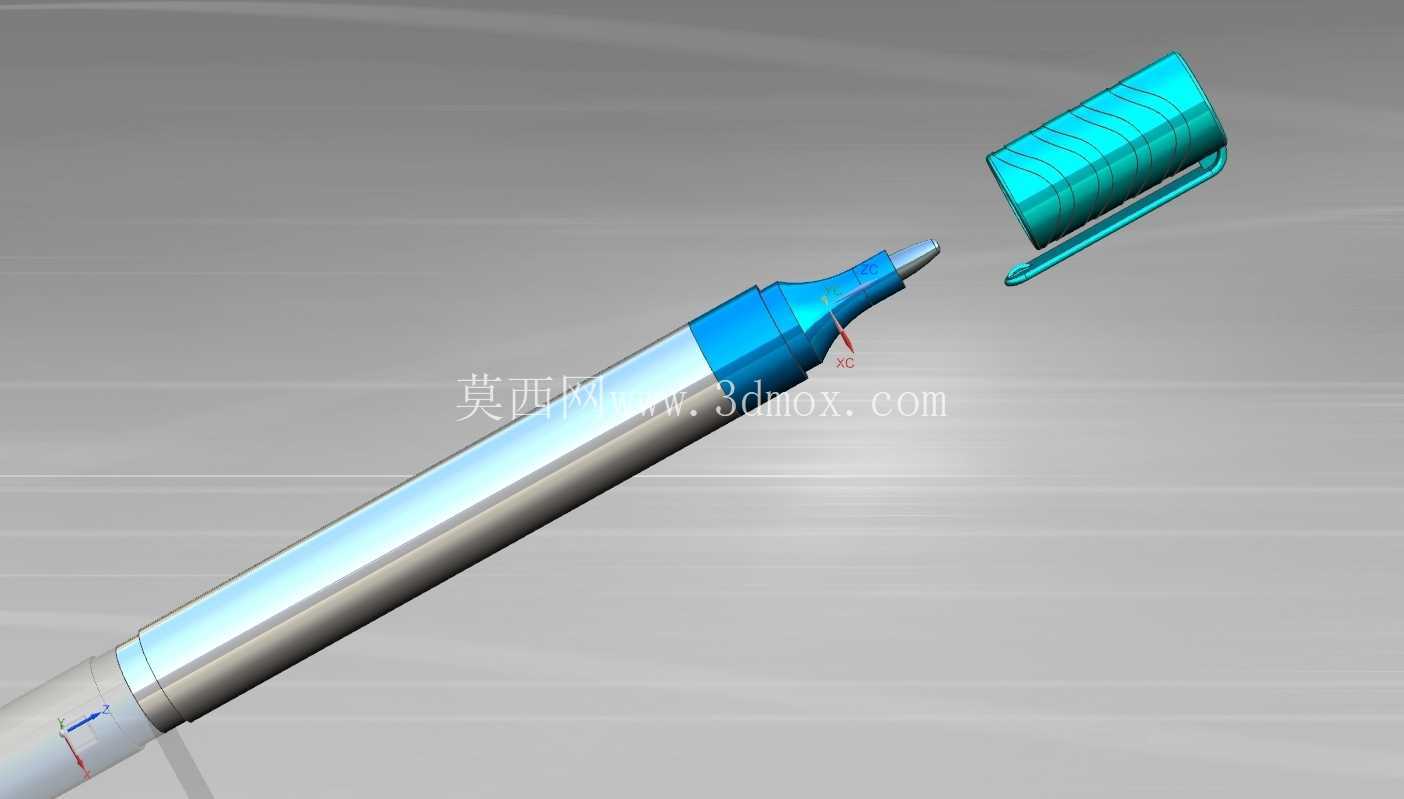

　　笔尖部分采用锥形导向结构，金属笔尖护套伸出段长度为6mm，书写时可清晰观察笔尖与白板接触面的位置，避免遮挡书写视线，护套与笔身前端的配合间隙控制在0.05mm以内，既保证笔尖伸缩动作顺畅，又能避免间隙过大导致的墨液挥发溢出。笔夹部分集成在可拆卸的笔帽段上，笔夹采用弧形弹性结构，夹持厚度适配1-5mm的板材、口袋布料厚度，夹持力控制在3N左右，既可以稳固夹持在笔记本、工装口袋边缘，又不会因为夹持力过大导致夹痕或者摘取不便。

　　外观曲面设计上，笔身中部采用微弧收腰造型，表面做哑光防滑处理，避免手部出汗导致握持打滑，笔帽段表面做等距环形纹理设计，既提升了笔帽段的视觉层次感，又能在拆卸笔帽更换墨囊时增加手部摩擦力，无需额外施加过大的握持力即可完成拆装动作。按动按键的行程设计为4mm，按压力度控制在8N，按压反馈清晰，不会出现按动卡滞或者误触发伸缩的问题，笔尖伸出后锁定机构的配合间隙控制在0.03mm以内，书写过程中笔尖不会出现回缩晃动的情况，保证书写线条的均匀流畅。

　　从实际应用场景来看，这款结构设计的白板笔可适配常规白板、玻璃书写板、哑光投影板等多种书写界面，墨囊采用通用替换规格，当墨液耗尽后无需整体丢弃笔身，仅需旋开前端笔尖段即可完成墨囊更换，降低长期使用的耗材成本。建模过程中针对各配合段的公差做了模拟验证，笔身各拼接段的同轴度控制在0.02mm以内，组装后不会出现段差错位的问题，外表面所有过渡圆角均做R0.5以上的倒角处理，没有尖锐棱角，日常使用过程中不会划伤手部或者刮蹭收纳容器内壁。

　　内部储墨仓的容积设计可支持连续书写1200米以上的线条长度，满足高频办公场景下1-2个月的使用需求，笔尖密封结构采用硅胶密封圈配合，当笔尖回缩至笔身内部时，密封圈完全包裹笔尖侧面，阻断墨液与空气的接触通路，即使放置30天不使用，也不会出现笔尖干涸无法书写的问题，相比传统插拔帽结构的白板笔，防干涸性能提升60%以上。笔夹与笔帽的连接采用一体化注塑成型结构，避免了额外组装笔夹带来的连接松动问题，反复夹持1000次以上笔夹仍能保持足够的弹性夹持力，不会出现断裂或者松弛脱落的情况。
