异形多通连接接头曲面结构设计

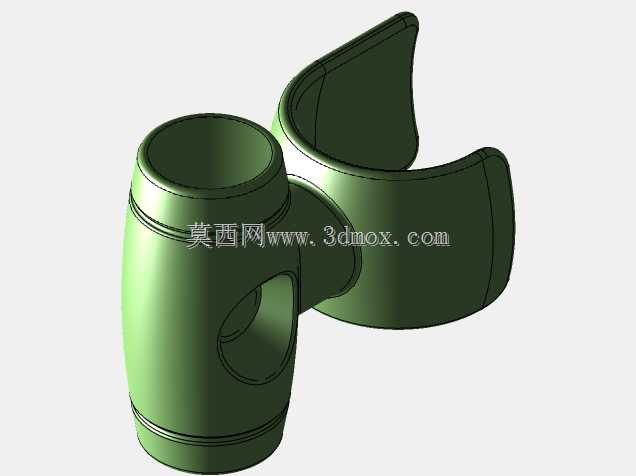

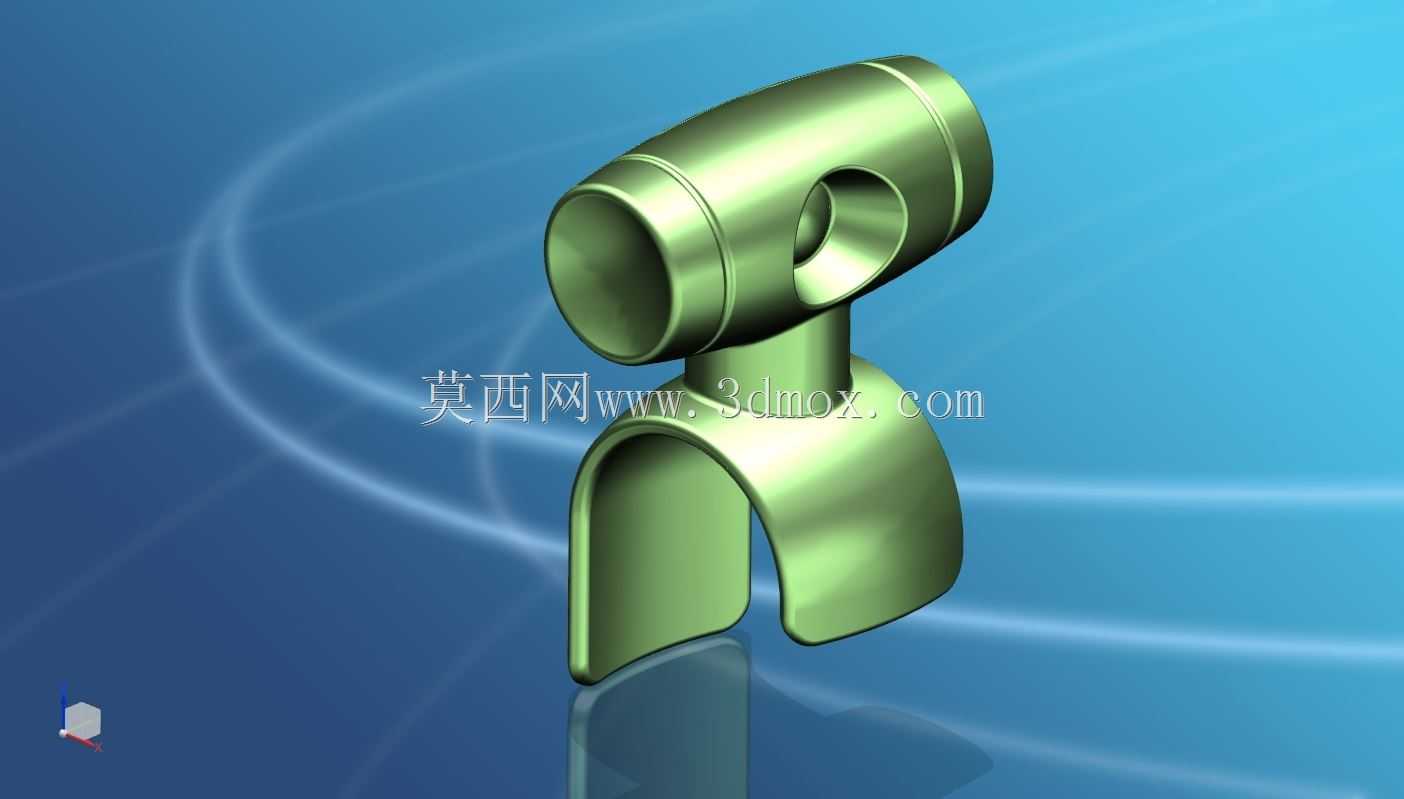

该零件属于管路系统中的异形多通连接构件，主要应用在需要同时实现多方向管路汇接、同时兼顾安装空间避让的流体输送或气动回路场景中，常见于小型液压动力单元、紧凑型气动控制模组、特种实验设备的管路排布环节，用来替代多个标准接头拼接的方案，减少管路连接点的泄漏风险，同时压缩整体安装占用空间。从结构功能来看，零件上部设置两个同轴的圆柱插接端，可对接同管径的硬管或软管，侧面预留的垂直通孔可作为测压接口或者旁通支路连接位，下部的弧形开口结构并非冗余造型，而是为了卡合在特定直径的圆柱基座或者主管路外壁上，实现接头的快速定位与辅助固定，避免管路振动导致接头偏转松脱。设计过程中优先处理了各接口的过渡曲面曲率，所有相贯位置均采用大圆角顺滑过渡，一方面降低流体在通道拐角处的压损，避免介质流经时产生紊流与异常噪音，另一方面也能消除结构应力集中点，让零件在承受管路内压或者外部安装载荷时，不会在相贯线位置出现应力开裂。建模时先确定各接口的中心轴线位置，严格匹配对接管路的中心距要求，上部两个同轴接口的内径尺寸按照常规通径设计，壁厚满足常规1.6MPa工作压力下的强度要求，侧面通孔的轴线与上部主通道轴线垂直相交，保证旁通支路的介质流向顺畅。下部弧形卡合面的曲率半径与适配的基座外径完全一致，安装时弧形面可完全贴合基座外壁，配合卡箍或者焊接工艺即可完成固定，不需要额外设计复杂的安装法兰，进一步压缩零件的整体轮廓尺寸。整个零件的外表面没有尖锐棱角，所有非配合面的曲面都做了连续曲率处理，既方便后续采用压铸或者注塑工艺批量生产时的脱模，也能减少零件表面积灰，适配有洁净要求的设备安装场景。在安装边界上，零件的整体外轮廓不会超出对接管路的外径范围太多，在密集排布的管路组中不会和相邻管路产生干涉，各接口的插接长度也符合常规管路连接的深度要求，不需要额外调整管路的裁切长度即可直接装配使用。
