工业传动用闭环滚子凸轮链结构设计

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1187133
  • 工业传动用闭环滚子凸轮链结构设计

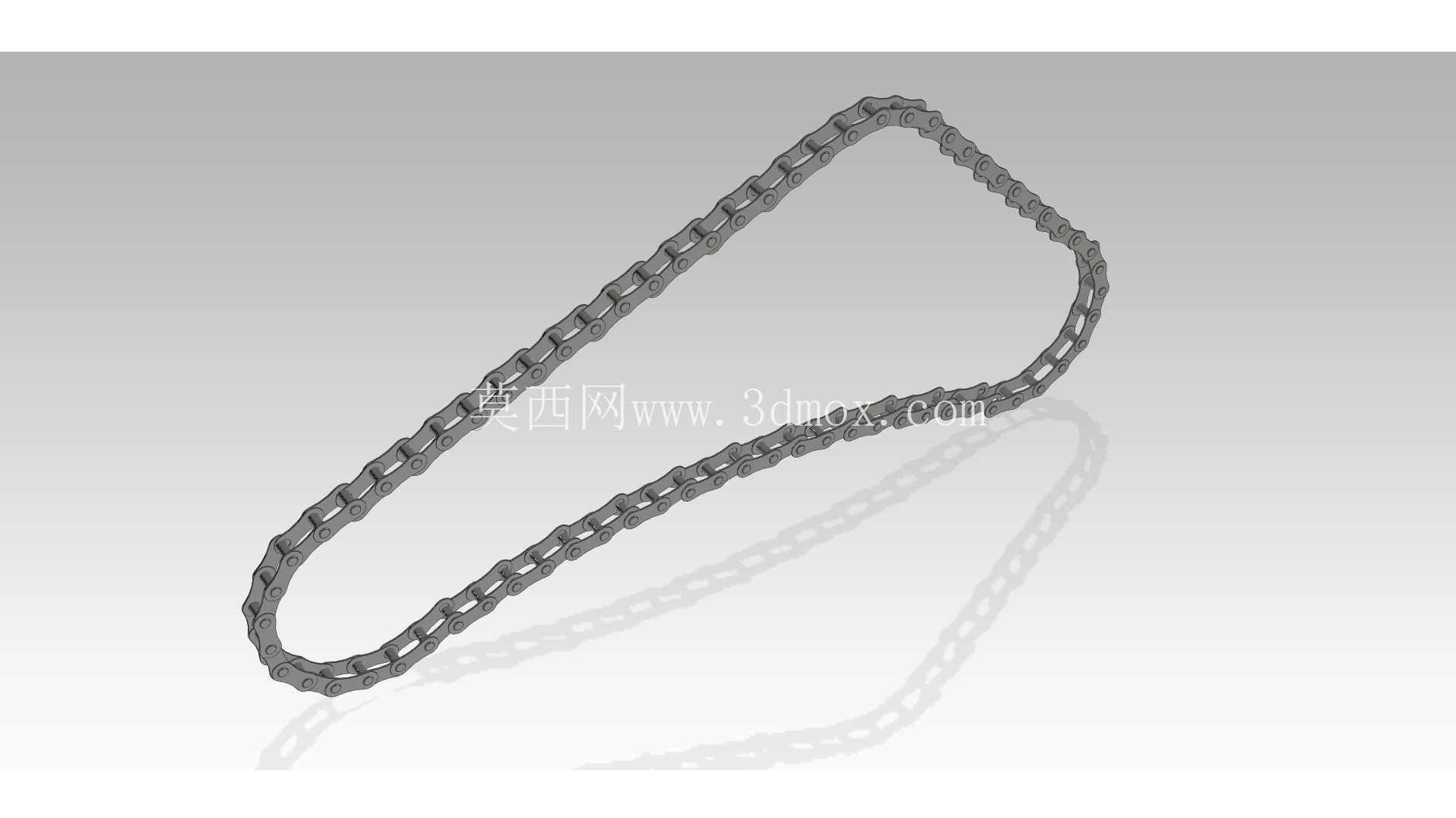

  从结构细节来看,整个链环采用闭环等节距设计,每一节链节都由外链板、内链板、销轴、套筒四个核心零件组成,和普通传动链不同的是,外链板外侧做了凸起的凸轮随动面,表面粗糙度控制在Ra1.6以内,和凸轮槽接触的位置做了淬火硬化处理,硬度达到HRC45-50,能承受长期往复滑动摩擦不会出现过快磨损。设计过程中最先确定的是节距参数,要匹配配套链轮的齿距,同时兼顾凸轮轨迹的最小转弯半径——如果节距过大,在凸轮曲线的小半径转弯位置会出现卡滞,节距过小又会增加零件加工量、提升装配难度,最终选定的节距能适配最小120mm的转弯半径,满足多数中小型自动化设备的布局空间要求。这套凸轮链结构的设计,最初是针对高速包装输送线的间歇分度传动需求做的优化,区别于普通滚子链仅做连续动力传输的定位,它的链节外侧做了适配凸轮轨迹的随动轮廓,能在配套链轮驱动的同时,和固定凸轮槽配合完成特定轨迹的运动输出,常见于日化产品灌装线的瓶身工位切换、小型自动化装配线的工件步进送进场景,不需要额外加装分度盘就能实现精准的间歇停位,能大幅简化设备的传动链路布局。

  安装边界上,这套链条的两个配套链轮中心距可调整范围在300mm到800mm之间,张紧调节量预留了单节链节长度的1.5倍,不需要额外加装张紧轮就能满足长期运行后的伸长补偿需求;链环整体的宽度方向尺寸控制在18mm以内,安装时和两侧护板的间隙预留2mm即可,不会出现运行过程中剐蹭护板的问题。实际应用中,这种带凸轮随动结构的链条,相比普通链条加外置随动器的方案,整体重量能降低30%左右,因为不需要在每个工位额外加装随动轴承,传动过程中的动平衡表现更好,高速运行时的振动和噪音都有明显降低,在120次/分钟的间歇传动工况下,停位精度能控制在±0.2mm以内,完全满足多数轻工自动化设备的工位定位要求。

  设计时还考虑了维护便利性,每10节链节就设置了1个可快速拆卸的连接销轴,不需要专用拆链工具就能完成局部链节的更换,日常维护只需要定期在销轴和套筒的配合位置加注润滑脂,就能保证8000小时以上的无故障运行时间。另外,链板的材质选用40Mn合金钢,经过调质处理后整体韧性和强度达到平衡,能承受瞬时1.5倍额定载荷的冲击,不会出现链板断裂的问题;销轴表面做了渗碳处理,耐磨性能比普通45钢销轴提升2倍以上,能适应多粉尘、少量油污的车间工况,不需要做全封闭的防护罩就能稳定运行。

  在做三维建模的时候,每一个链节的配合间隙都做了实际工况的模拟,销轴和套筒的配合间隙控制在0.05mm到0.1mm之间,既保证转动灵活不会出现卡滞,又不会因为间隙过大导致传动反向间隙超标,影响停位精度;外链板的凸轮随动面轮廓是按照配套的共轭凸轮轨迹做的等距偏移,保证每一个链节经过凸轮工作段的时候都能平稳贴合,不会出现跳动冲击。这套结构除了用在包装机械的分度输送,还可以适配小型机床的自动送料机构、印刷机械的纸张步进输送机构,只要调整链轮的中心距和凸轮槽的轨迹曲线,就能适配不同的运动行程要求,不需要重新设计整套链节结构,通用化程度较高。
