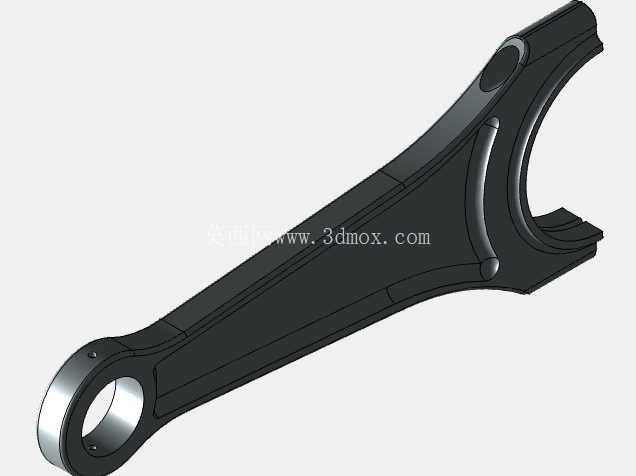

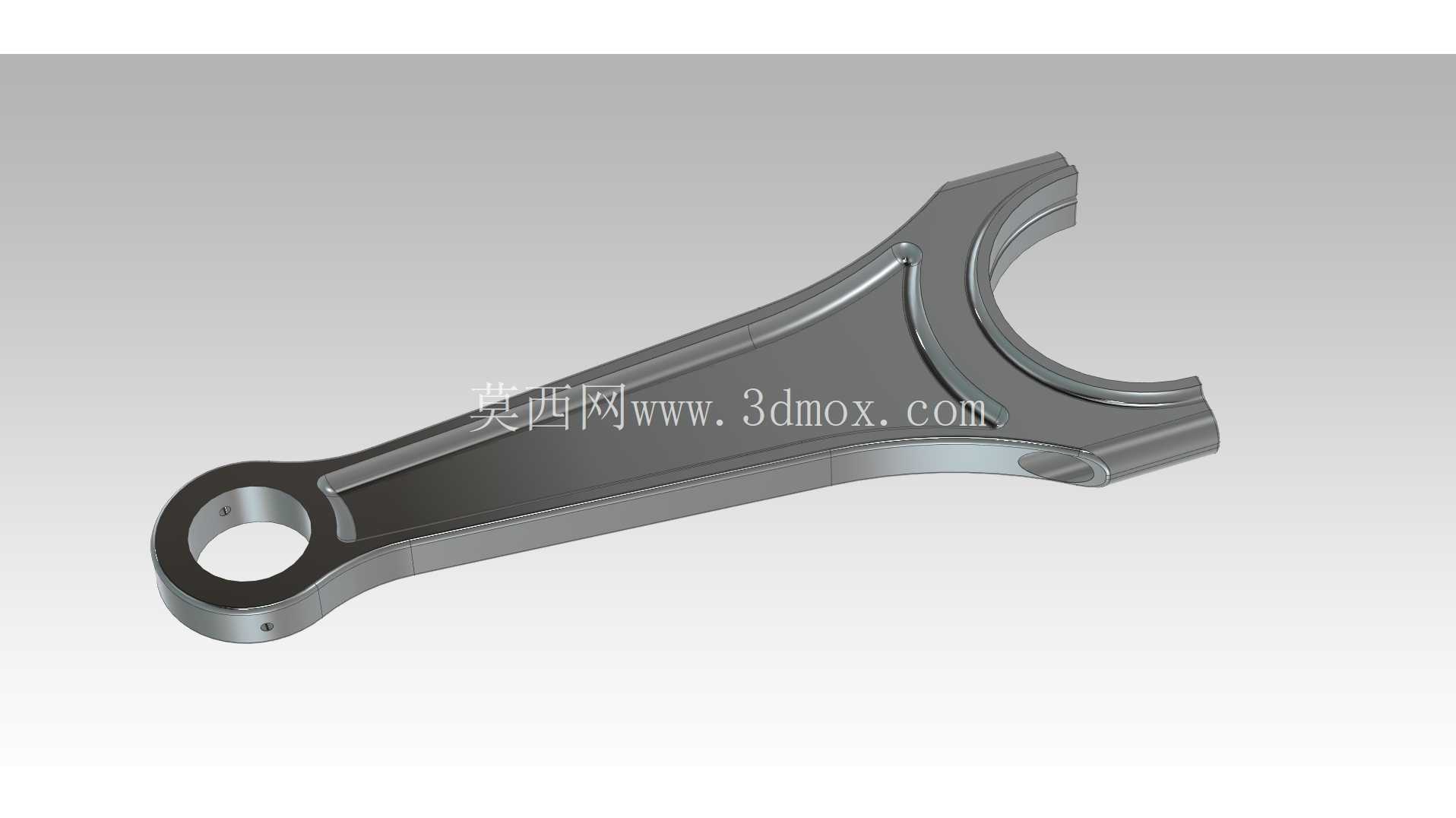

内燃机传动用分体式连杆结构三维数模

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率、整机运行可靠性与服役寿命。这款连杆采用成熟的分体式大头设计，大头端为半圆剖分结构，配套连杆盖通过高精度螺栓实现锁紧，能够在曲轴装配阶段直接卡入曲柄销位置，避免整体式连杆大头需要穿过曲轴轴颈带来的装配干涉问题，适配多数中小排量内燃机、往复式压缩机的曲柄连杆机构装配逻辑。从受力逻辑出发做结构优化，杆身采用工字形截面构型，在同等材料用量下可获得更高的抗弯截面模量，能够同时承受活塞做功冲程传递的爆发压力、曲轴旋转带来的交变惯性力，以及高速往复运动过程中产生的侧向弯矩，避免杆身在交变载荷下出现疲劳变形甚至断裂。

　　杆身与大小头的过渡区域全部采用大圆角平滑过渡，消除应力集中点，从结构根源上降低疲劳裂纹萌生的概率，这也是高负荷动力构件设计中必须遵循的细节准则。小头端为整圆结构，内部预留活塞销安装空间，设计时需匹配对应规格的活塞销直径、活塞销座的跨距，保证活塞销装入后连杆小头可在销座间灵活摆动，同时预留润滑介质通道位置，让压力润滑的机油可顺利到达活塞销与小头衬套的摩擦面，减少干摩擦带来的磨损。大头端的内孔尺寸严格匹配曲柄销直径，剖分面采用高精度定位结构保证连杆盖装配后内孔圆度符合公差要求，避免装配错位导致轴瓦偏磨、运转异响等问题。

　　安装边界方面，需重点校核连杆的最大摆动角度，即活塞运行到上下止点位置时，连杆杆身与气缸壁、曲轴平衡块之间的最小安全间隙，避免运转过程中出现运动干涉；同时要确认连杆长度，也就是大小头孔中心距，这个参数直接影响发动机的压缩比、活塞行程余隙，必须与整机的燃烧室容积、活塞行程参数匹配，不能随意更改。在实际工程应用中，这类连杆除了用于车用、通用机械的内燃机，也可适配往复式柱塞泵、隔膜泵等需要将旋转运动转换为直线往复运动的设备，仅需根据设备的载荷等级、运转转速调整材料选型与截面尺寸即可。

　　建模过程中需严格控制大小头孔的同轴度、剖分面的平面度、杆身的对称度等形位公差，这些参数直接决定后续零件加工的合格率与实际装配后的运行稳定性，若形位公差超差，轻则导致运转振动偏大、磨损加快，重则可能出现连杆断裂击穿机体的严重故障。此外，连杆大头端的螺栓安装孔位置需做沉头处理，保证螺栓锁紧后头部不突出连杆端面，避免螺栓与曲轴平衡块发生刮碰；小头端的衬套安装位需预留合理的过盈量，保证衬套压入后不会在往复运动中出现松脱移位。
