压铸模用摇臂滚轮结构件设计

　　在压铸生产的模具开合模传动链路里，摇臂滚轮是承担摆臂传动、行程导向的核心受力小件，这类零件往往直接决定模具开模抽芯、合模锁止动作的顺畅度，很多现场出现的开模卡滞、抽芯到位精度偏差问题，追根溯源都能落到摇臂滚轮的结构设计与安装匹配度上。从实际工况来看，压铸模生产过程中模具周边温度长期维持在一百到两百度区间，同时开合模瞬间会带来周期性的冲击载荷，这就要求摇臂滚轮的结构既要保证足够的结构刚度，又要预留合理的安装间隙避免热胀卡滞。

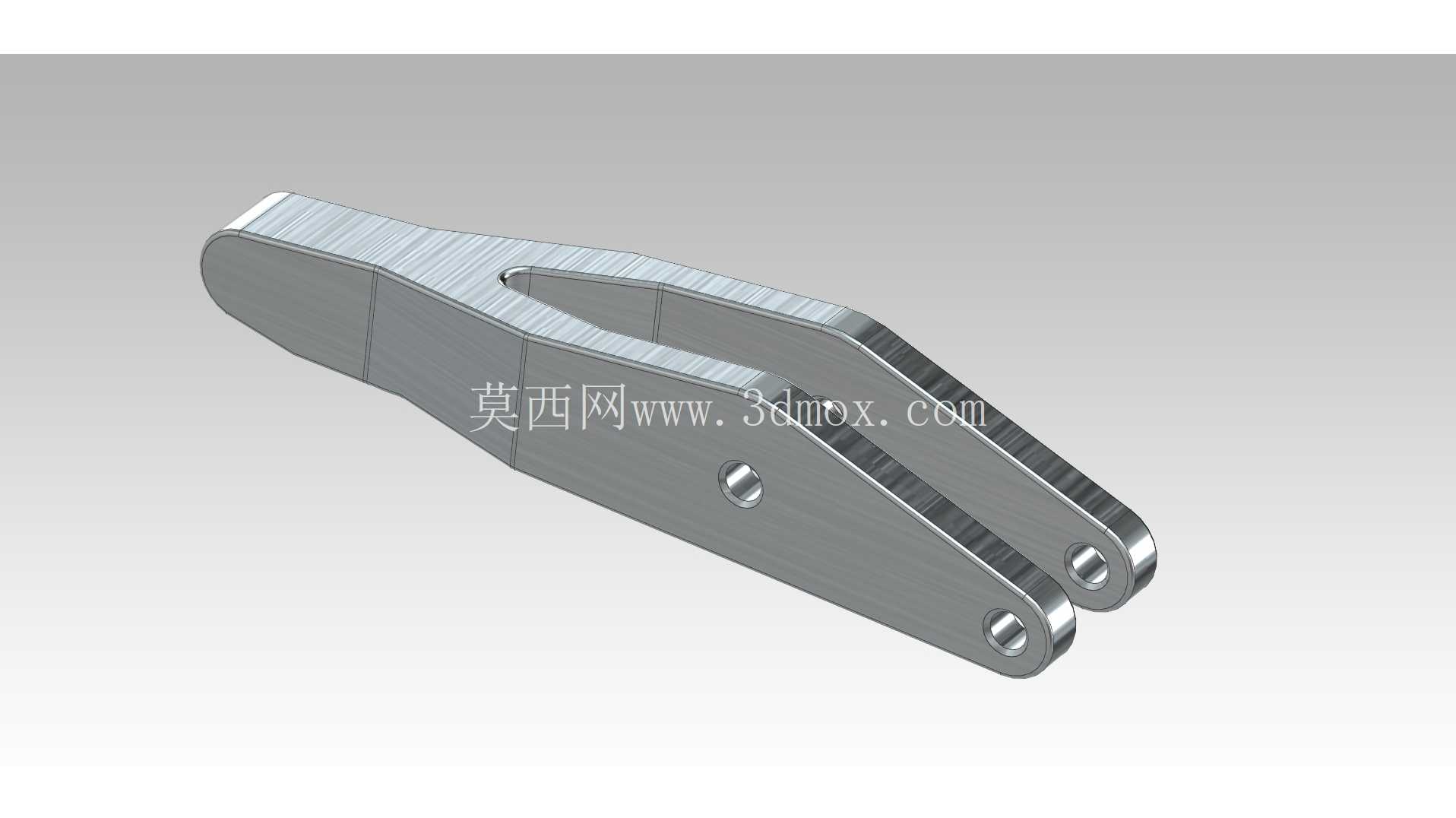

　　这款摇臂滚轮采用双片平行臂体的一体式结构设计，臂体整体做了等强度的变截面处理，从铰接端到滚轮安装端，臂身厚度根据受力弯矩分布做渐变收窄，靠近固定铰接点的位置臂身宽度最大，用来承担开合模过程中传递的最大扭矩，靠近滚轮端的臂身宽度收窄，在保证结构强度的前提下尽可能降低零件自重，减少摆臂动作过程中的惯性冲击。臂体上共设置三处安装孔位，靠近臂身中部的孔位用于安装铰接定位销，是整个摇臂摆动的旋转支点，孔位内壁做了同轴度公差约束，保证销钉装配后摆臂转动无径向窜动；臂体末端的两个同轴孔位用于装配滚轮轴，两个孔位的同轴度公差控制在0.02mm以内，避免滚轮装配后出现偏磨、转动卡涩的问题。

　　从安装边界来看，这款摇臂滚轮的整体外轮廓适配中小型压铸模的侧抽芯摆臂机构安装空间，臂身的开合摆动角度范围覆盖0到42度，完全匹配常规铝合金压铸模侧抽芯行程的摆动需求，安装时铰接支点的位置需要与模具模板上的定位槽做基准对齐，保证摆臂摆动平面与抽芯方向完全平行，避免出现侧向分力导致滚轮过早磨损。设计过程中特意在臂身的弯折过渡位置做了大圆角处理，避免热处理过程中出现应力集中导致的臂身断裂问题，同时臂体表面做了平面度管控，保证双片臂体之间的间隙均匀，滚轮装配后两侧与臂体内壁的间隙控制在0.1mm到0.15mm之间，既不会因为间隙过大出现滚轮轴向窜动，也不会因为间隙过小在高温工况下出现热膨胀抱死的问题。

　　在实际应用场景里，这类摇臂滚轮除了用于压铸模的抽芯传动机构，也可以适配在自动化生产线的摆臂送料机构、工装夹具的压紧摆臂结构上，只要摆动行程、安装孔位的尺寸边界匹配，都可以直接复用该结构。需要注意的是，这类受力摆臂零件在建模时需要重点管控各孔位的位置度公差，以及臂身受力截面的抗弯截面系数，不能为了追求轻量化过度削减臂身厚度，否则在长期交变载荷作用下很容易出现臂身变形、铰接孔磨损椭圆的问题，直接影响整套机构的动作精度。另外滚轮安装位的孔位需要做倒角处理，方便滚轮轴的压装作业，同时避免压装过程中出现孔口崩边的问题，臂身的所有棱边都做了0.5mm的倒钝处理，避免装配过程中划伤操作人员，也减少零件搬运过程中的磕碰损伤。从结构合理性来看，双片臂体的结构相比单片臂体的抗扭刚度提升了60%以上，在承受相同侧向载荷的情况下，臂身的形变量不到单片结构的三分之一，能够更好地保证滚轮始终贴合导向面运行，减少滚轮的偏磨损耗，延长整套传动机构的维护周期。
