壁挂式陶瓷坐便器与冲水箱结构

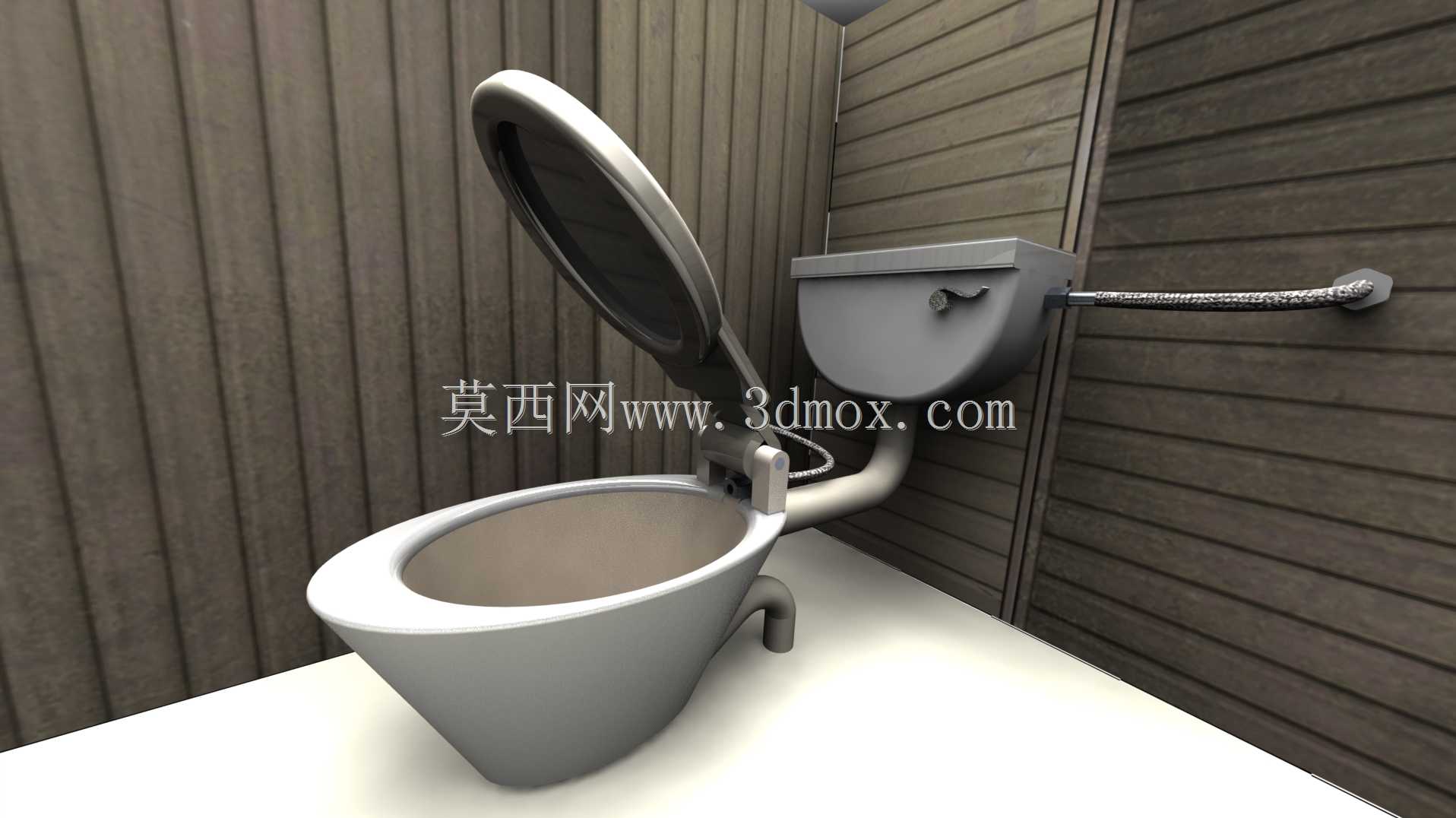

　　该结构围绕室内卫生间中常见的壁挂式坐便器展开，模型将陶瓷便盆、上翻座圈盖板、后置冲水箱、进水软管、排污弯管及墙面固定关系完整表达，适合用于卫浴空间布置、装配式卫生间校核、给排水点位确认以及洁具产品结构展示。坐便器本体采用前倾收窄的盆体造型，上口为椭圆形承托边界，内部形成向排污口汇聚的曲面水封区域；盆体后部抬高，用于承接盖板铰链和冲水连接管路，下部通过弯曲排水通道与墙排或地排接口衔接。便盆外侧曲面在保证容污和冲洗空间的同时，控制了底座占地，使前方留出足够腿部活动区域。

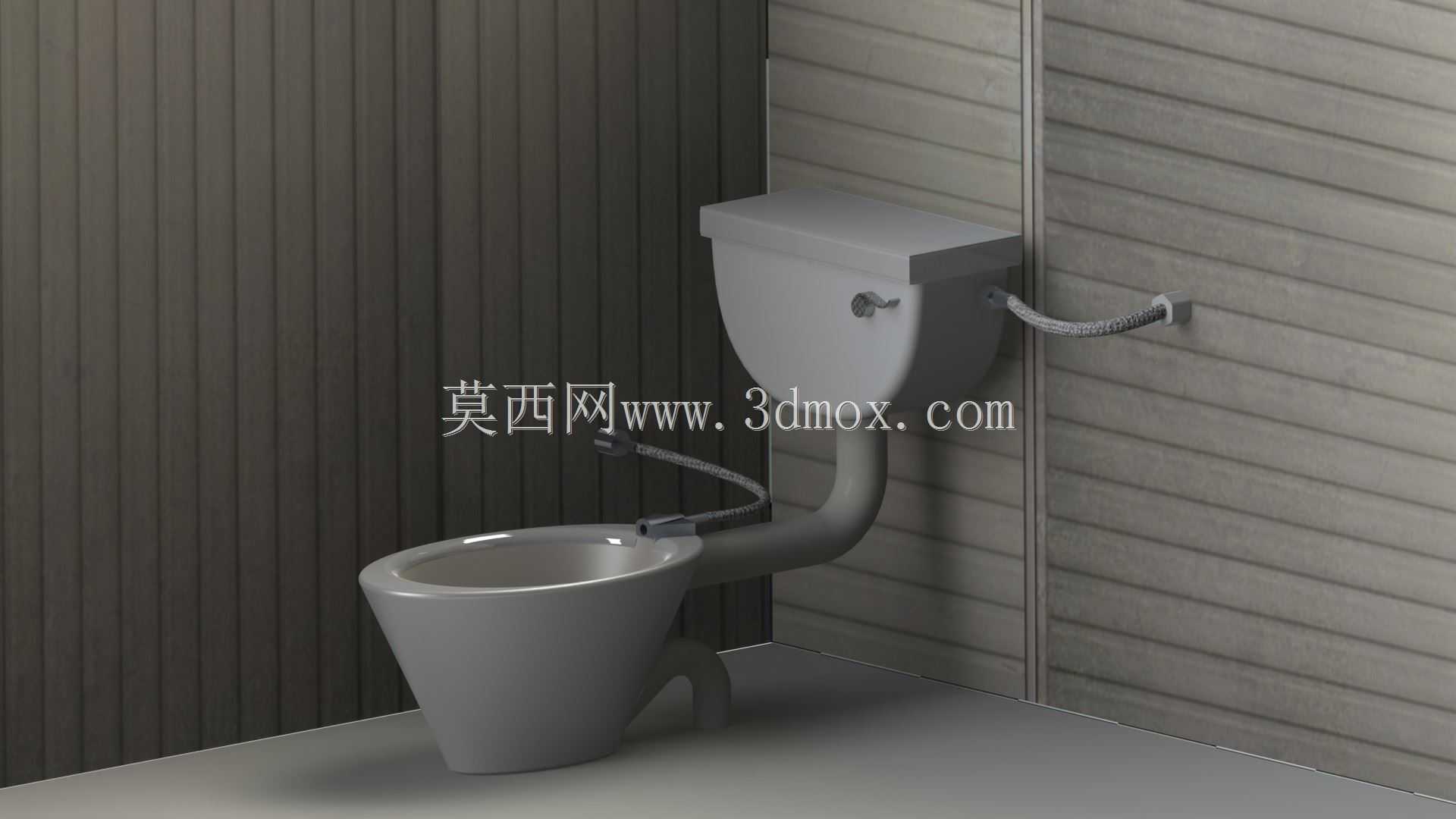

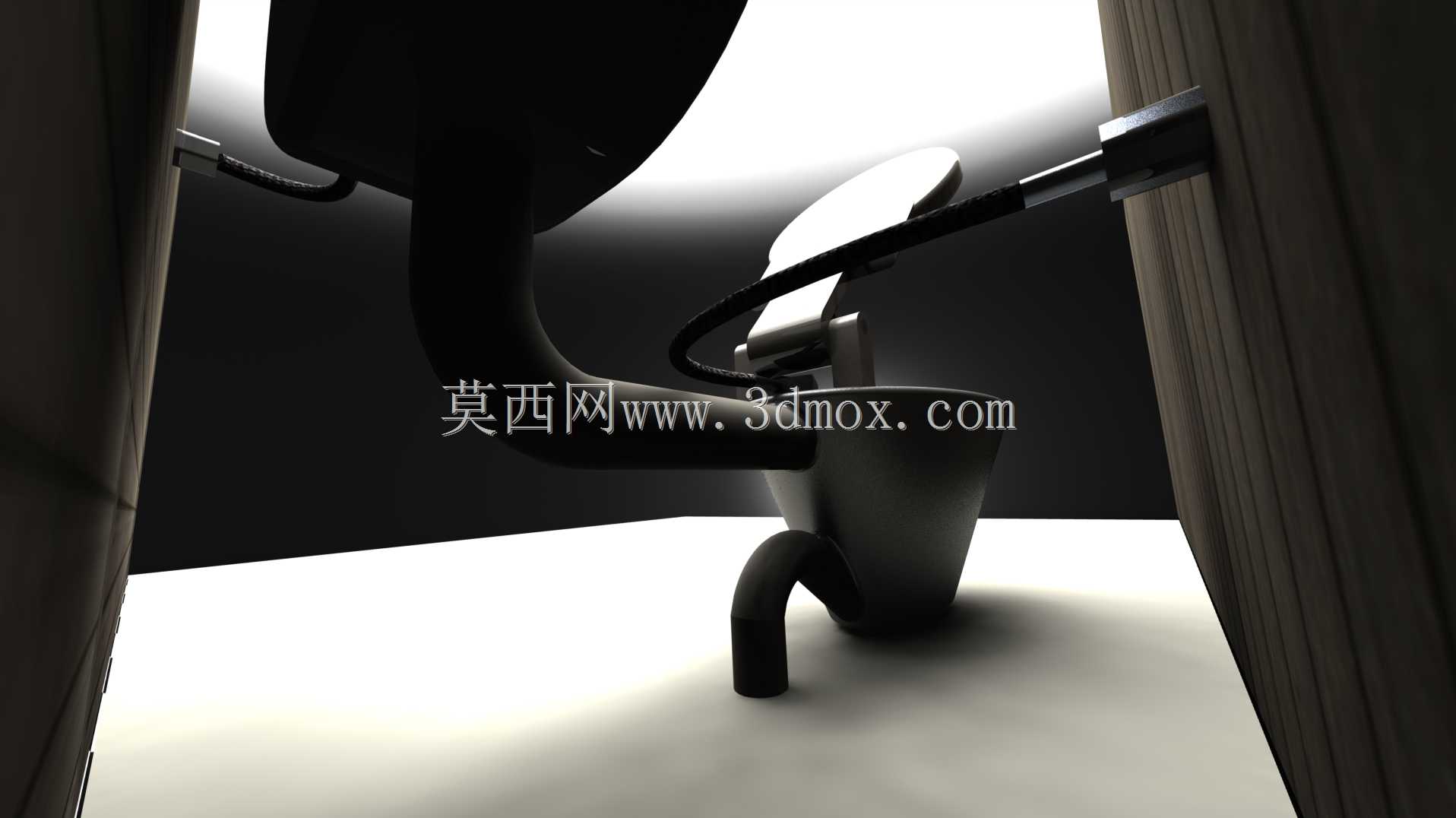

　　冲水箱布置在坐便器后上方，箱体为矩形壁挂结构，正面设有冲水控制部件，侧面或底部预留出水接口。箱体与便盆之间通过短管连接，冲洗时水流由水箱进入盆体上沿，经盆腔内曲面导向形成环向冲刷，最终将污物推入下部水封和排水弯管。模型中水箱与墙面保持贴合安装关系，背部需要预留挂装承重件、进水阀维护空间以及检修口位置。进水软管从水箱侧向接入，沿墙面敷设至给水点，软管弯曲半径不宜过小，端部接头处应保留扳手操作空间，避免安装后与墙面装饰层或水箱壳体干涉。

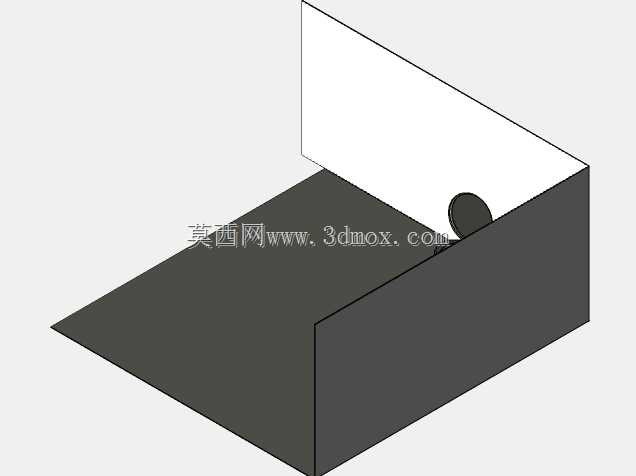

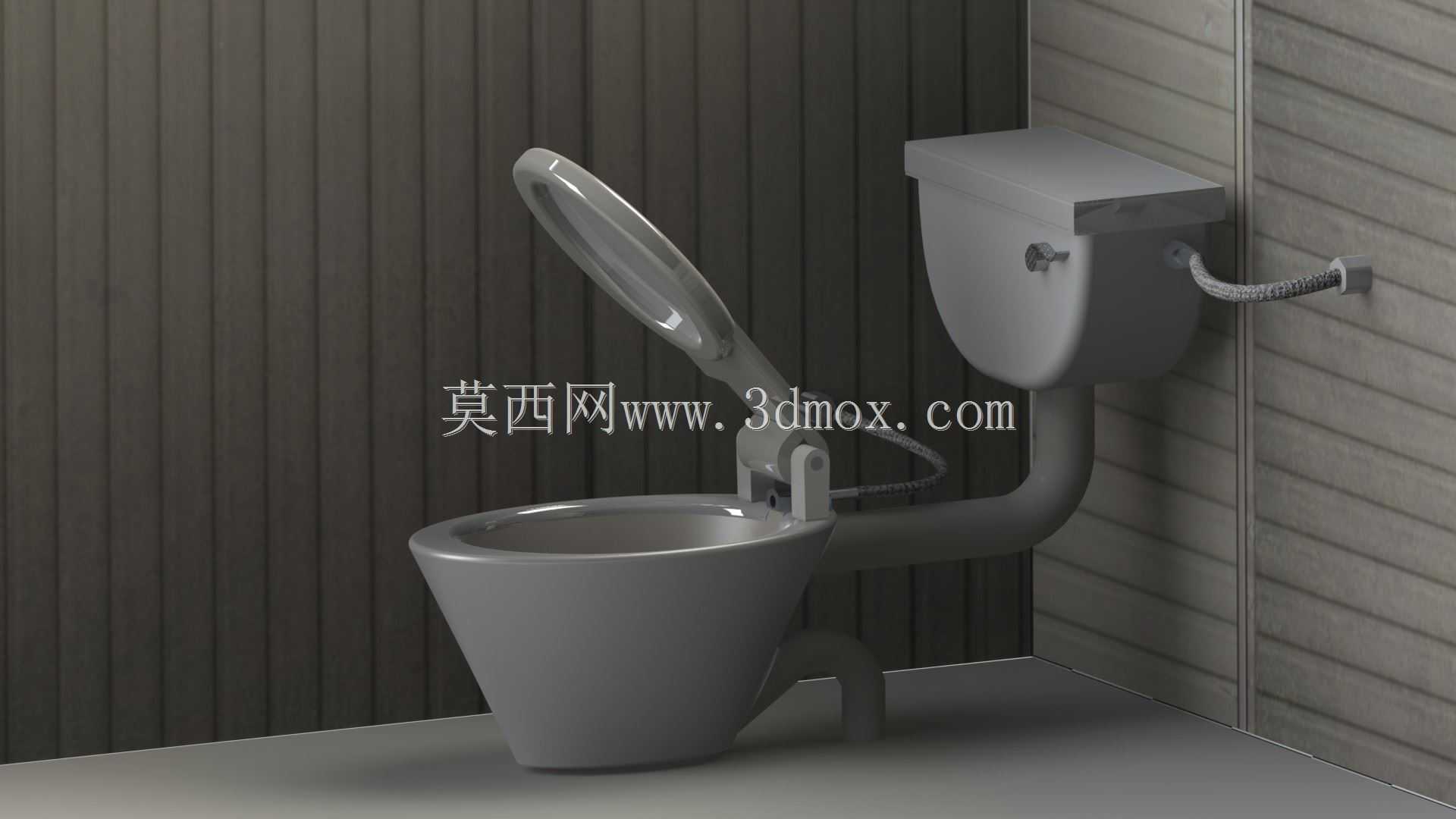

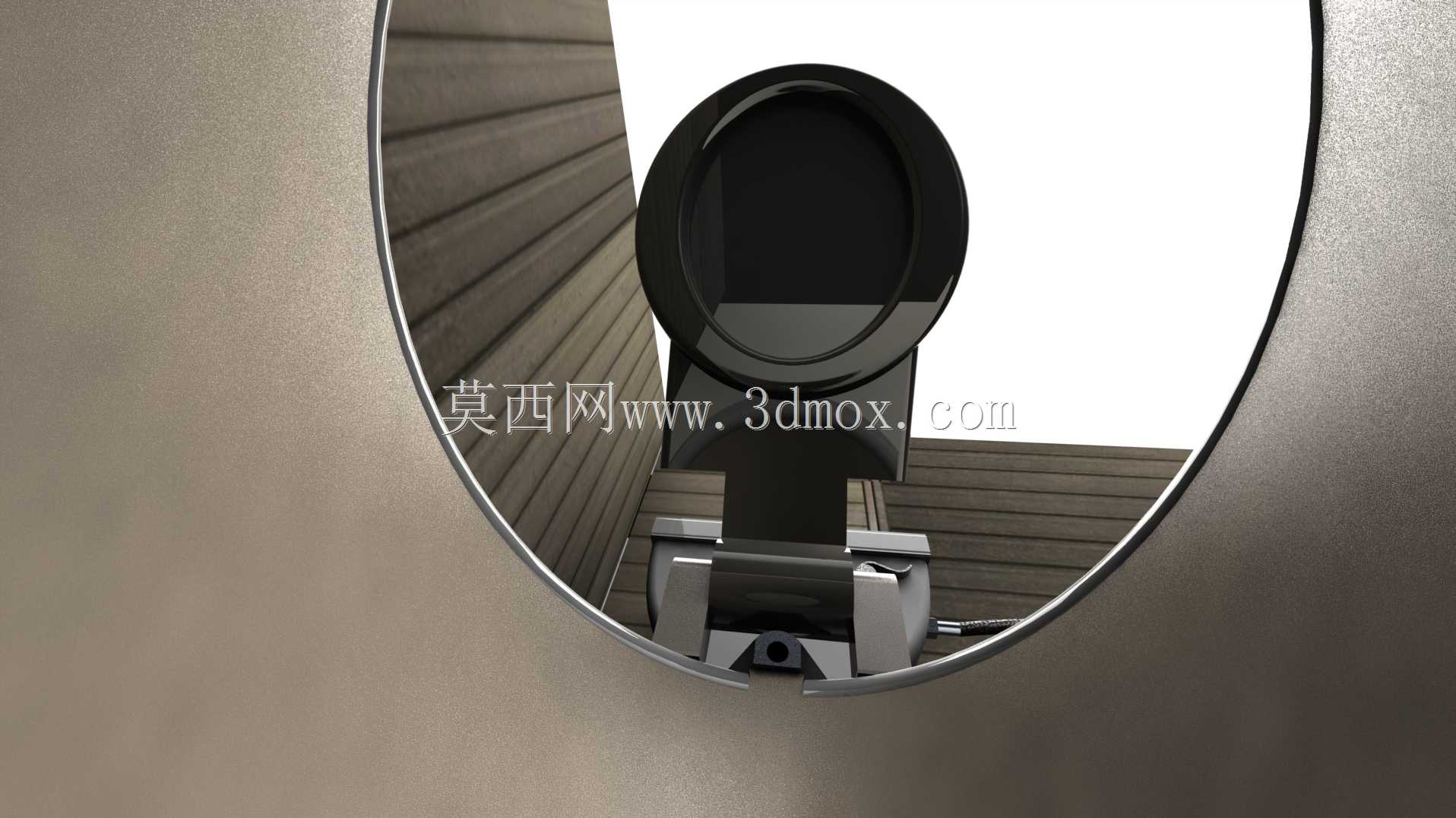

　　座圈和盖板通过后部铰链与便盆连接，盖板可绕铰链轴向上翻开并贴近水箱前方。铰链位置决定了盖板开启角度、落座高度和清洁间隙，设计时需要保证盖板完全打开后不会撞击水箱盖，闭合时座圈能够稳定贴合便盆上沿。便盆两侧应预留人体落座和起身所需的侧边距离，前方则需结合卫生间门开启方向、纸巾盒位置和无障碍扶手布置综合校核。若用于移动厕所或紧凑卫浴单元，墙面、地面和洁具之间的净距往往比常规住宅卫生间更紧张，三维结构可以直接检查门板、扶手、隔断板与坐便器轮廓是否冲突。

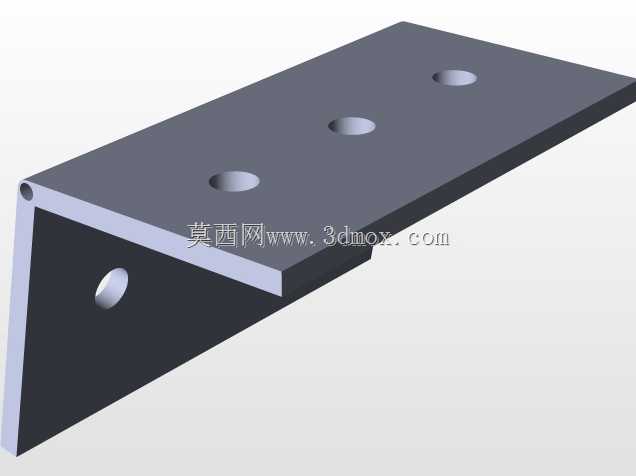

　　从安装边界看，壁挂水箱的受力不能仅依赖装饰面板，背后应设置承重支架或加厚墙体，固定点需承受水箱满载水重、人体操作载荷以及长期振动。便盆排污口中心高度、墙排接口位置、给水角阀高度和水箱固定孔位需要在墙体封板前统一放线。排水弯管应形成可靠水封，管路走向避免出现局部高点或倒坡，以降低返味和堵塞风险。进水软管与冲水箱接头处需便于更换，水箱盖上方不宜被隔板或低吊顶完全封死。

　　在产品设计思路上，该类洁具兼顾卫生清洁、冲水效率和空间利用率。便盆外露表面尽量连续圆滑，减少藏污缝隙；水箱外形规整，便于嵌入轻钢龙骨隔墙或移动厕所墙板。对于临时活动、工地、景区、展会等场景，移动厕所内部通常采用集成化墙板、底盘和洁具组合，坐便器与水箱的相对位置、管路检修口、地面坡度和防水翻边都需要在三维阶段同步确认。模型可用于检查人因尺度：坐面高度影响长时间使用舒适性，水箱高度影响手动冲水操作，前部净空影响轮椅或保洁设备进入，侧边隔断立柱则不能压迫肩部和肘部。

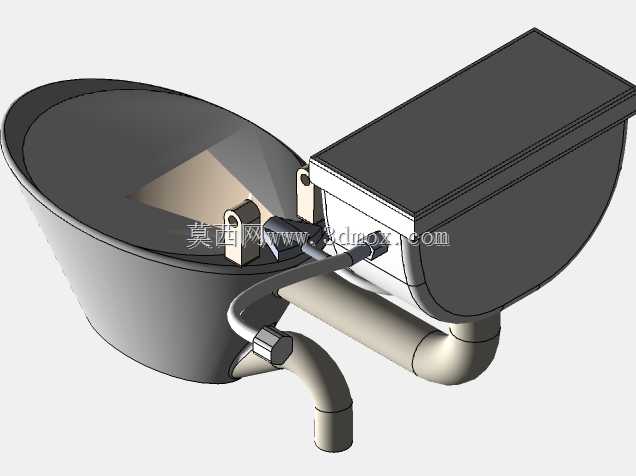

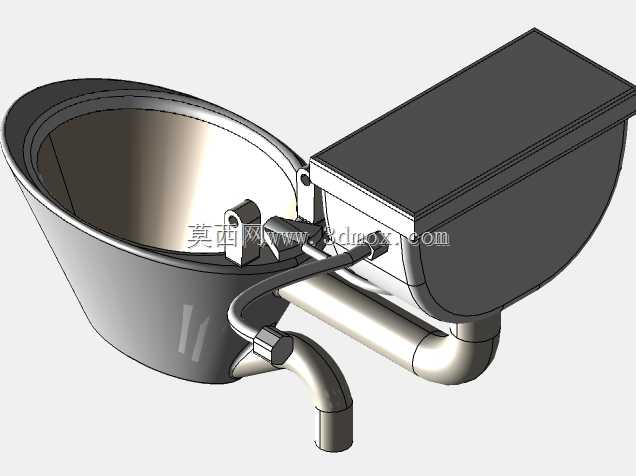

　　结构细化时，陶瓷件壁厚不必在外观装配中过度强调，但盆体安装面、铰链孔、水箱挂孔和管路接口必须位置准确。金属软管应体现自然弯曲状态，而非强行拉直；排污弯管需与便盆出口和墙面接口保持连续，若现场改为地排，应重新核对弯管旋转角度和地面开孔。冲水箱内部虽然在外观模型中可简化，但进水阀、排水阀、溢流管和按钮行程所占用的箱体深度应在选型时预留，否则容易出现箱体过浅、配件无法装入或按钮偏心的问题。整体来看，该模型把洁具外形、墙面安装、给水连接和排水路径集中呈现，能够帮助设计人员在卫浴单元深化、施工交底和设备选型时提前发现尺寸与干涉问题。
