汽车后悬架连接摇臂结构设计

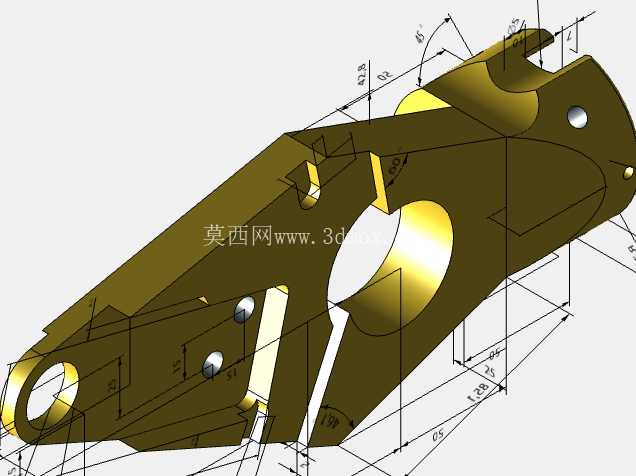

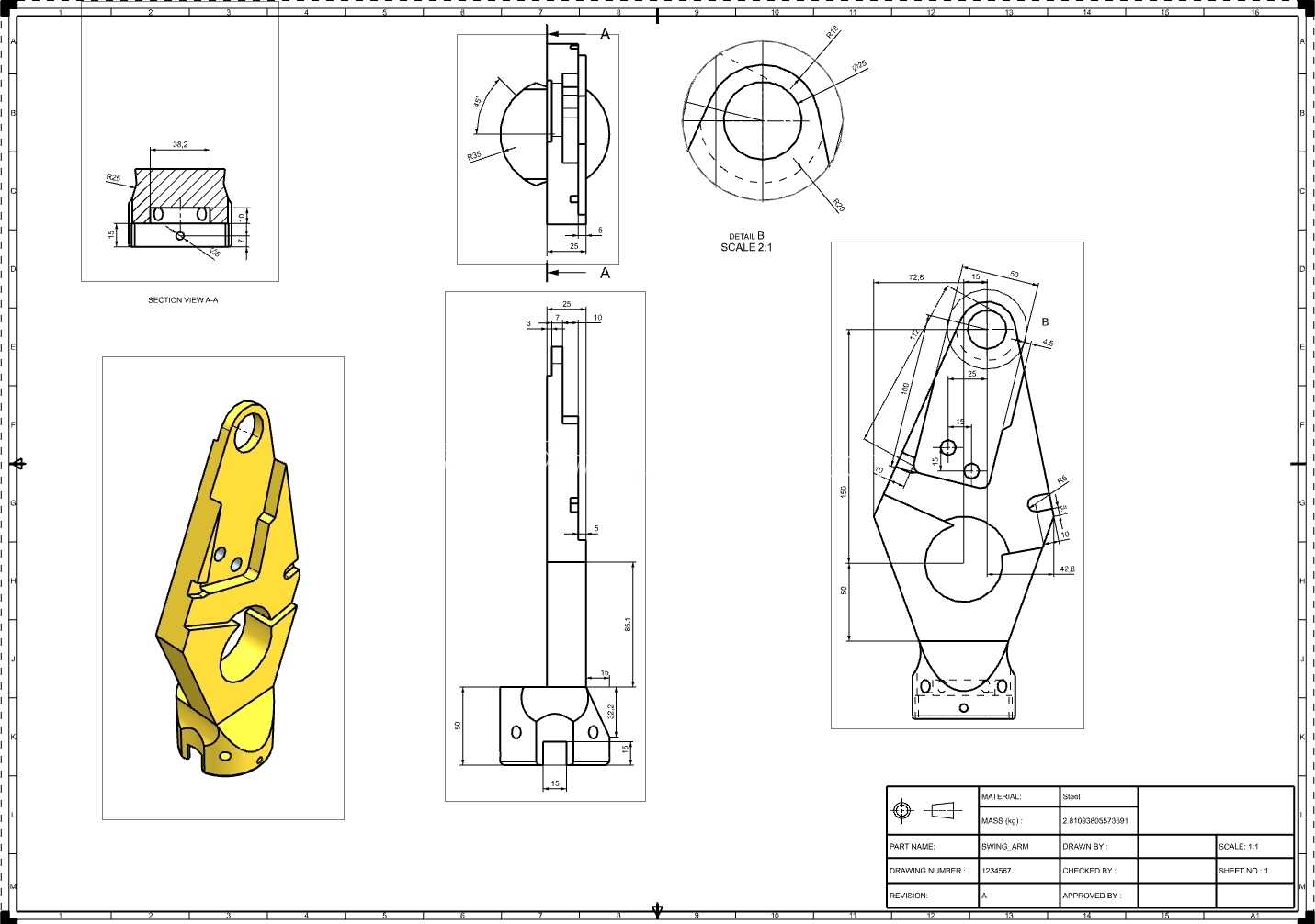

　　在乘用车底盘悬架系统的开发流程中，摇臂作为后轮与副车架之间的核心传力构件，其结构合理性直接决定了后轮定位参数的保持能力、行驶过程中的滤震表现以及激烈驾驶工况下的侧向支撑刚度。不同于麦弗逊前悬架的下摆臂结构，该款后悬摇臂需要同时承担垂直方向的载荷传递、侧向力的导向以及纵向力的缓冲作用，在建模过程中需要优先保证铰接点的位置精度，避免硬点偏差导致的四轮定位参数失准。从结构布局来看，该摇臂采用了变截面的盒体式设计，主体壁厚根据载荷路径的分布做了差异化处理，在与后轮转向节连接的球销安装座位置做了局部加厚，同时预留了螺栓过孔的沉台结构，保证装配时螺栓头不会与周边运动部件发生干涉。

　　中部的大尺寸通孔是为了适配减震器下端的安装空间，同时能够降低零件自身的非簧载质量，对于提升悬架的响应速度有明显帮助，孔位周边的翻边结构有效提升了局部的抗扭刚度，避免车辆经过颠簸路面时孔位发生形变导致减震器工作角度偏移。在摇臂与副车架连接的铰接端，设计了两个同轴的衬套安装孔，衬套压装后能够通过橡胶的形变过滤路面传来的细碎振动，同时两个铰接点的跨距经过反复校核，保证车辆在转向时摇臂的运动轨迹不会与副车架、制动管路以及轮辋发生运动干涉。建模过程中对所有的安装孔位都做了公差带的预留，球销安装孔的同轴度、衬套孔的圆柱度都按照底盘件的通用公差标准做了约束，避免后续加工装配时出现过盈量不足或者压装困难的问题。

　　零件的外形轮廓充分考虑了压铸工艺的成型要求，所有的转角位置都做了适配的圆角过渡，避免压铸过程中出现应力集中导致的零件开裂，同时拔模角度的设置符合量产压铸模具的开模方向，减少后续机加工的工序量。从安装边界来看，该摇臂的最大外轮廓尺寸适配常规紧凑型乘用车的后轮轮腔空间，装配时不需要对轮拱内衬或者副车架做额外的修改，铰接点的中心距与同平台车型的悬架硬点完全匹配，能够直接用于同架构车型的悬架系统适配。

　　在功能实现层面，该摇臂的运动轨迹经过多体动力学仿真验证，在车轮上下跳动的全行程内，前束角与外倾角的变化量都控制在设计目标范围内，不会出现轮胎偏磨或者转向回正力异常的问题，同时零件的强度经过有限元分析校核，在最大侧向加速度工况、冲击载荷工况下的应力值都低于材料的屈服强度，满足整车10年20万公里的耐久使用要求。零件表面的加强筋布局沿着载荷传递的路径布置，既不会额外增加过多的零件重量，又能有效提升摇臂的整体抗弯刚度，避免急加速或者急制动时摇臂发生形变导致的后轮定位参数偏移。在细节设计上，摇臂上预留了ABS轮速传感器线束的固定卡扣安装位，以及制动软管的固定点，避免车辆行驶过程中线束与摇臂发生摩擦破损，所有的锐边位置都做了倒角处理，防止装配过程中划伤操作人员或者损坏周边的橡胶部件。
