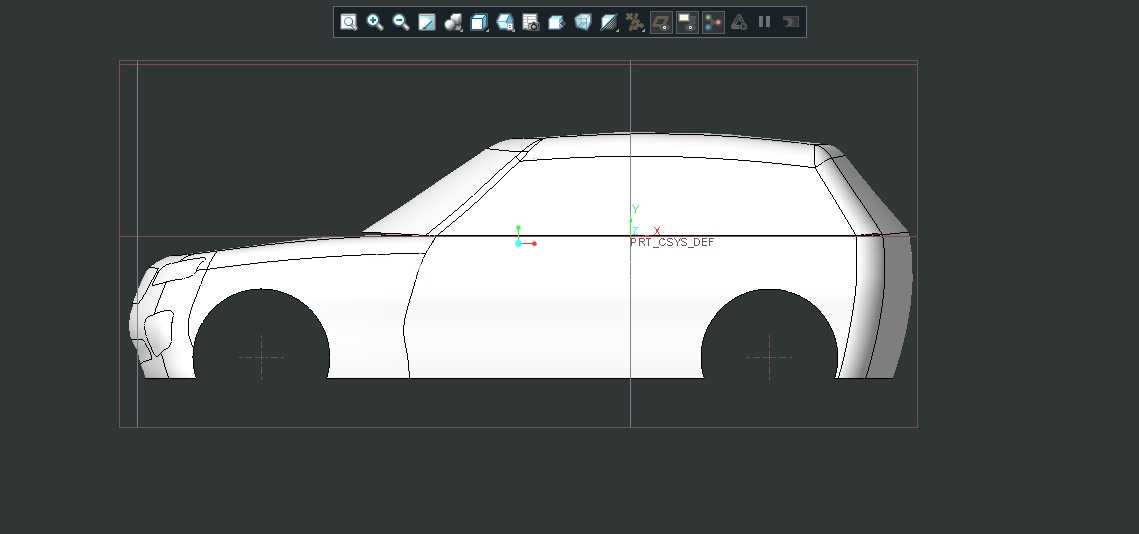

SUV车型外观曲面结构数模设计

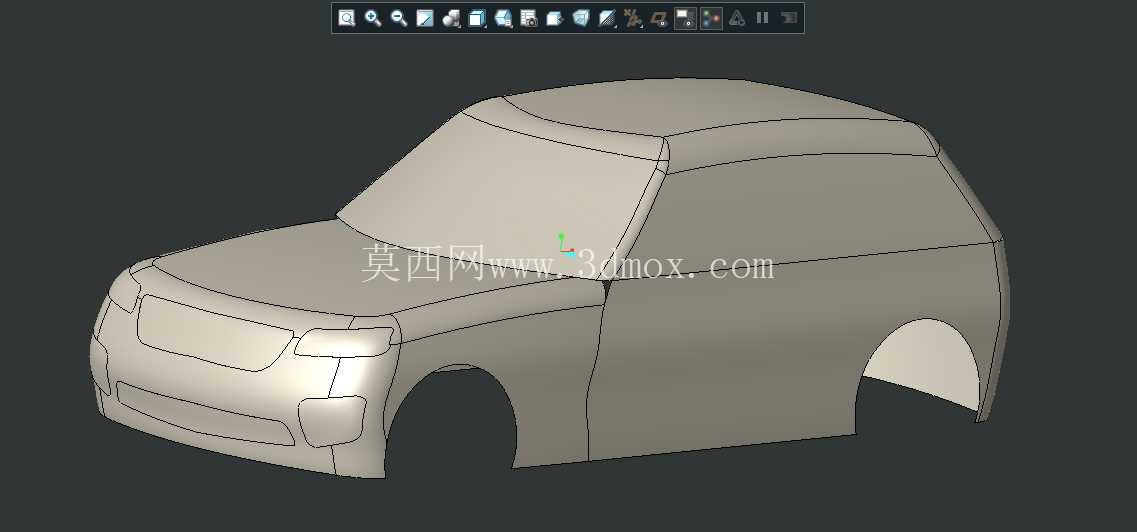

在乘用车正向开发流程里，车身外覆盖件的曲面建模是衔接造型创意与工程落地的核心环节，这套SUV外曲面数模，完全围绕量产阶段的冲压、焊装工艺边界搭建，没有脱离制造实际的艺术化夸张处理。日常项目推进中，造型部门输出的CAS面往往只考虑视觉效果，A面的高光连续性、拔模角度、圆角过渡都达不到工程要求，这套数模在搭建时就提前规避了这类问题，所有外露曲面的G2连续区域都覆盖了用户日常可视范围，引擎盖、翼子板、车门上沿的高光带在不同角度光照下不会出现断差，完全满足量产车型的外观评审标准。

从实际安装边界来看，这套曲面预留了所有外装件的配合公差带：前保险杠区域的曲面内收2.5mm，为后续安装进气格栅、大灯安装座、前雷达探头基座留出了足够的安装空间，轮拱位置的曲面特意做了3mm的外凸余量，适配不同规格的越野轮胎与轮眉装饰件的装配需求，不会出现轮胎转向时与轮拱发生运动干涉的问题。A柱区域的曲面倾斜角度经过反复调整，既保证了驾驶员前方视野满足国标要求，也为前挡风玻璃的安装胶层、玻璃密封条留出了均匀的安装间隙，不会出现装配后密封条外露不均、风噪过大的问题。

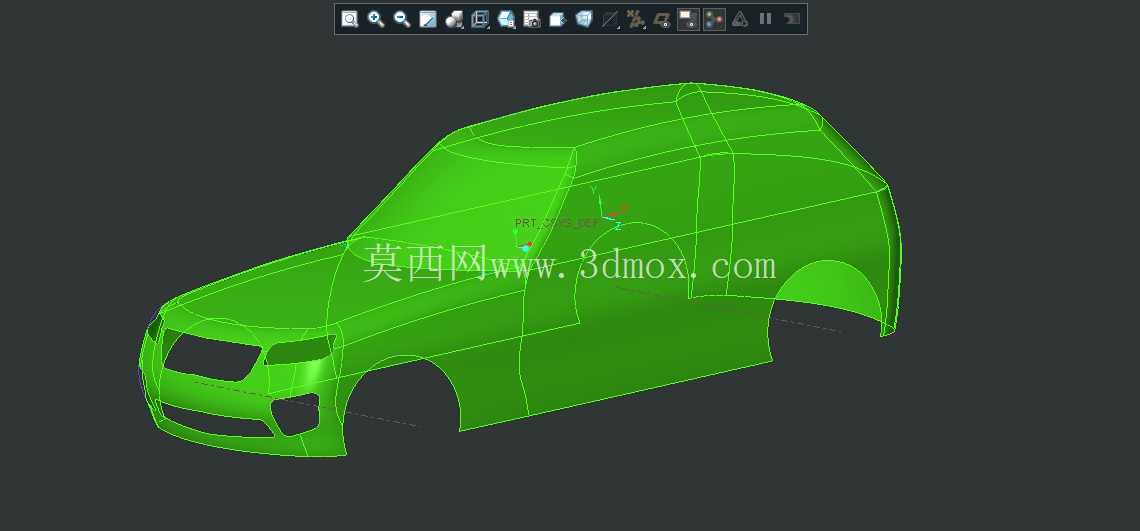

设计思路上，这套数模没有采用整体式曲面拉伸的偷懒做法，而是按照实际冲压工序拆分了独立的曲面分块：引擎盖曲面单独做了冲压方向的拔模校验，所有特征的拔模角度都控制在7度以上，避免冲压成型时出现脱模卡滞、板料拉裂的问题；侧围曲面的腰线特征特意做了圆角渐变处理，靠近车门把手位置的圆角半径放大到R8，靠近前后翼子板的位置收窄到R3，既保留了造型需要的硬朗视觉效果，也避免了冲压时圆角过小导致的应力集中、板料开裂问题。车顶曲面从前往后做了1.2度的微小下倾，既优化了高速行驶时的空气导流效果，降低风阻系数，也为车顶行李架、天窗导轨的安装预留了平直的安装基准面，不需要后续额外做安装面的补面处理。

从行业应用场景来说，这类曲面数模可以直接对接后续的结构设计工作：内饰部门可以基于外曲面的边界搭建仪表板、A柱内饰板的安装结构，焊装部门可以基于曲面分块设计冲压模具的型面、焊装夹具的定位基准，总装部门可以提前校验外饰件的装配路径，避免后期样车试制时出现装配干涉。不同于概念车阶段的纯外观数模，这套曲面所有的特征厚度预留都参考了量产SUV的钢板厚度标准，外覆盖件的板料厚度按0.7mm的冷轧钢板预留间隙，相邻覆盖件之间的分缝间隙统一控制在3.5mm，完全符合量产车型的DTS公差要求，不需要后续做大规模的曲面调整就能直接进入工程化设计阶段。

在细节处理上，前保险杠的进气口曲面、雾灯安装位的凹陷特征都做了曲面顺滑过渡，不会出现气流在车头位置形成乱流的问题，车门下沿的曲面做了内收处理，既可以减少行驶过程中车轮带起的泥水溅到车门侧面，也为侧裙踏板的安装留出了固定空间。尾门区域的曲面弧度经过调整，保证后挡风玻璃的雨刮器摆动范围可以覆盖全部玻璃可视区域，同时为后尾灯、后保险杠的安装留出了平整的贴合面，不会出现装配后缝隙不均的问题。整个曲面建模过程中，所有的特征构建都遵循了参数化设计逻辑，后续如果需要调整车身长度、轴距参数，只需要调整对应的曲面控制线就能快速完成曲面更新，不需要重新搭建整体曲面结构，能够大幅缩短车型改款的开发周期，适配不同级别SUV的衍生车型开发需求。
